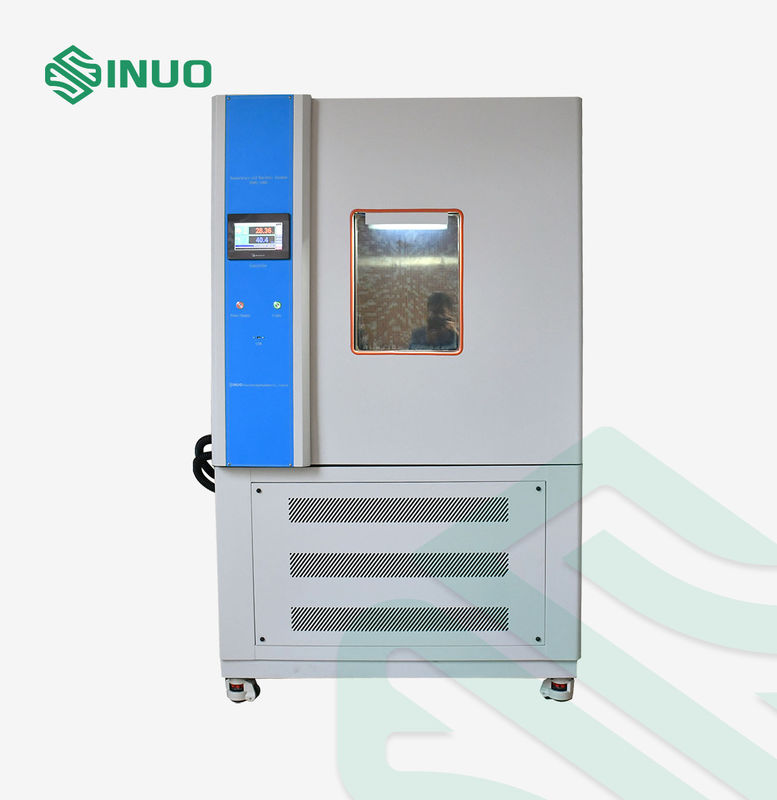

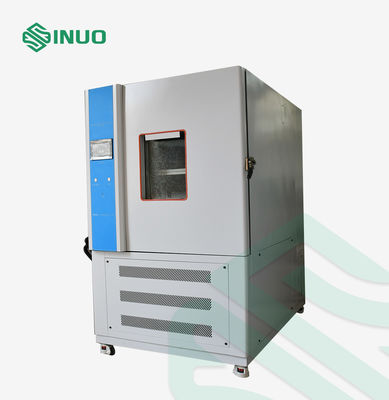

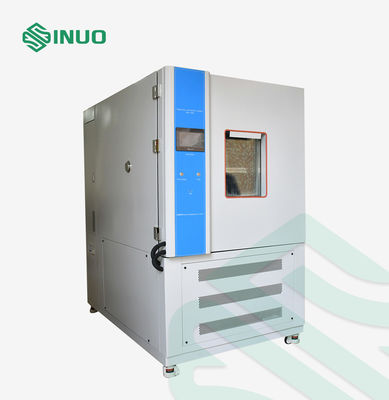

Ruang Uji Suhu Kelembaban IEC 60068 -70°C hingga +150°C Uji Lingkungan

Ruang Uji Suhu Kelembaban IEC 60068 -70°C hingga +150°C Uji Lingkungan

Nama merek:	Sinuo
Nomor Model:	SN881-1000L
MOQ:	1
Harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	10 SET PER BULAN

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Ukuran Dalam:

1000*1000*1000mm

Ukuran Eksternal:

1280*2150*2050mm

Kisaran Suhu:

-70 °C ~+150 °C

Kisaran kelembaban:

20%～98%RH

Tingkat pemanasan:

≧2-3°C/mnt

Laju pendinginan:

≧ 1 ° C/mnt, rata -rata tanpa beban

Kemasan rincian:

Kasus kayu lapis

Menyediakan kemampuan:

10 SET PER BULAN

Menyoroti:

Ruang Uji Kelembaban Suhu -70°C hingga +150°C

20% hingga 98%RH Ruang Uji Lingkungan

Ruang Uji Iklim 1000×1000×1000 mm

Deskripsi Produk

Ruang Uji Kelembaban Suhu IEC 60068 -70°C hingga +150°C Uji Lingkungan

Ruang Uji Kelembaban Suhu dirancang untuk pengujian keandalan lingkungan komponen elektronik, produk listrik, peralatan, plastik, bahan mentah, dan produk industri lainnya.

Ini memberikan kondisi pengujian suhu tinggi, suhu rendah, dan kelembapan yang terkontrol untuk mengevaluasi kinerja dan keandalan produk selama penyimpanan, transportasi, dan paparan lingkungan. Dengan sistem kontrol suhu dan kelembapan yang dapat diprogram, ruangan dapat melakukan pengujian lingkungan secara konstan dan siklik.

Ruang ini cocok untuk aplikasi seperti pengujian dingin, pengujian panas kering, pengujian panas lembab dalam kondisi stabil, dan pengujian panas lembab siklik, menjadikannya solusi praktis untuk pengembangan produk, kontrol kualitas, laboratorium keandalan, dan pengujian kepatuhan.

Ruang Uji Suhu Kelembaban IEC 60068 -70°C hingga +150°C Uji Lingkungan

Fitur Utama

Kisaran suhu yang luas dari -70°C hingga +150°C
Kisaran kontrol kelembaban 20% hingga 98%RH
Ruang kerja 1000 × 1000 × 1000 mm
Layar sentuh berwarna 7 inci dengan kontrol yang dapat diprogram
Mendukung program uji suhu dan kelembaban
Hingga 120 grup program yang dapat diprogram
Hingga 12.000 segmen yang dapat diprogram
Tampilan kurva suhu dan kelembaban waktu nyata
Antarmuka komunikasi RS-232 / RS-485
Penyesuaian kapasitas pendinginan otomatis
Sistem pendingin kompresi mekanis berpendingin udara
Berbagai fungsi perlindungan keselamatan
Kabel berdiameter 50 mm/port lead-through
Posisi dan kuantitas lubang timah yang dapat disesuaikan
Antarmuka operasi bahasa Inggris/Cina

Standar yang Berlaku

Ruang lingkungan dirancang untuk metode pengujian yang ditentukan dalam standar pengujian lingkungan IEC 60068 berikut:

Standar	Metode Tes	Aplikasi
IEC 60068-2-1:2007	Tes A – Dingin	Pengujian lingkungan suhu rendah
IEC 60068-2-2:2007	Tes B – Panas Kering	Pengujian panas kering suhu tinggi
IEC 60068-2-30:2005	Uji Db – Panas Lembab, Siklik	Pengujian suhu dan kelembaban siklik
IEC 60068-2-78:2012	Kabin Uji – Panas Lembab, Kondisi Mantap	Pengujian lingkungan dengan kelembaban konstan

Parameter Teknis

Kontrol & Operasi	PLC dan sistem kontrol cerdas layar sentuh
Ukuran Kamar	Ukuran Dalam	Ukuran Eksternal
	100010001000mm	128021502050mm
Kisaran Suhu	-70 °C ~+150 °C
Kisaran Kelembaban	20%～98%RH (Suhu: 20℃～85℃, lihat diagram rentang suhu dan kelembaban yang dapat dikontrol, tidak ada beban panas aktif)
Fluktuasi suhu	±0,5℃
Fluktuasi kelembaban	≤2,5%
Penyimpangan suhu	≤±2,0℃
Penyimpangan Kelembaban	≤±3%
Tingkat Pemanasan	≧2-3°C/menit
Tingkat Pendinginan	≧1°C/menit, rata-rata tanpa beban
Kondisi beban	Tidak ada
Kebisingan kerja	Tingkat suara≤70dB(A) (Diukur di ruangan kedap suara dengan suhu sekitar 25°C dan gema rendah. Dengan menggunakan pembobotan A, uji rata-rata 9 titik. Setiap titik pengujian berjarak 1 meter dari sumber kebisingan secara horizontal dan 1 meter di atas permukaan tanah.)
Fitur struktural
Struktur penutup isolasi	1. Bahan dinding luar: penyemprotan papan A3. 2. Bahan dinding bagian dalam: pelat baja tahan karat yang disikat SUS﹟304. 3. Bahan isolasi termal ruang: busa poliuretan kaku tahan suhu tinggi 100mm. 4. Bahan insulasi pintu ruang: busa poliuretan kaku tahan suhu tinggi 100mm.
Kekuatan struktur bawah	Kapasitas berat lintasan di bagian bawah ruang uji: ≤100Kg/m² (beban)
Saluran AC	1. Kipas sentrifugal sumbu panjang baja tahan karat: 2 set/90W. 2. Kipas angin, pemanas, evaporator (juga dehumidifier), perangkat drainase, port keseimbangan tekanan, deflektor udara yang dapat disesuaikan, sensor suhu
Konfigurasi standar ruang uji	1. Jendela observasi: kaca tempered vakum 3 lapis 400x600x40mm 2. Pegangan tertanam datar 3. Engsel pintu: engsel impor SUS #304 4. Lampu hemat energi di dalam ruangan 5. Lubang timah: φ50mm 1 buah

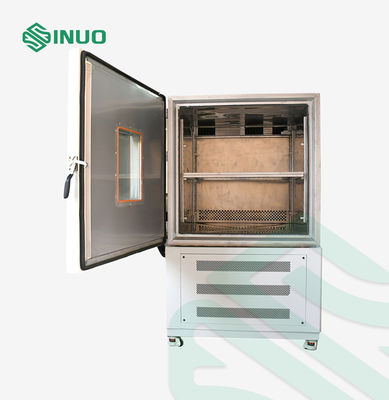

Pintu kamar	1. Pintu satu bagian terbuka ke luar, dengan engsel di kiri dan pegangan di kanan (saat menghadap ke depan kotak). 2. Dilengkapi dengan mekanisme penguncian pintu pengaman (pintu dapat dibuka di ruang ujian), pintu dilengkapi dengan pemanas listrik untuk mencegah pengembunan, dan jangkauan jendela observasi kaca isolasi (W400×H600mm). Kusen pintu dilengkapi dengan alat pemanas listrik anti kondensasi.
Panel kontrol	Pengontrol tampilan layar 7 inci, layar tampilan kontrol suhu (kelembaban), lampu indikator pengoperasian, dan tombol pencahayaan.
Ruang mekanis	Unit pendingin, baki air kompresor, alat pelepas tekanan, alat pemanas
Kabinet distribusi listrik	Papan distribusi, kipas pendingin, saklar daya utama, trafo, relai perantara, relai waktu, relai solid-state, kontaktor AC, pemutus arus
Pemanas	1. Pemanas listrik baja tahan karat berbentuk radiator tipe sirip 2. Metode kontrol pemanasan: SSR (Solid State Relay) modulasi lebar pulsa periode yang sama non-kontak 3. Daya pemanas: sekitar 4KW
Lubang kabel listrik	Terletak di bagian belakang ruangan

Pengujian Lingkungan yang Dapat Diprogram

Pengontrol memungkinkan pengguna membuat profil suhu dan kelembapan yang kompleks untuk pengujian keandalan.

Sistem dapat menampilkan:

Atur suhu dan suhu sebenarnya
Atur kelembapan dan kelembapan sebenarnya
Program dan segmen saat ini
Waktu tes yang tersisa
Nomor siklus
Menjalankan akumulasi waktu
Kurva suhu/kelembaban waktu nyata
Status pengoperasian relai
Informasi kesalahan peralatan

Sistem yang dapat diprogram mendukung siklus pengujian berulang dan kelanjutan otomatis setelah pemulihan daya, membantu menyederhanakanpengujian lingkungan otomatisuntuk laboratorium dan departemen kendali mutu produksi.

Sistem Pendinginan

Ruangan tersebut menggunakan sebuahsistem pendingin kompresi mekanis berpendingin udaradirancang untuk pengujian lingkungan suhu rendah.

Komponen Pendingin	Konfigurasi
Mode Pendinginan	Kompresi mekanis berpendingin udara
Kompresor	Kompresor gulir suhu rendah Hitachi
Konfigurasi Kompresor	3HP×2
Pendingin	R404A
Kondensator	Kondensor sirip aluminium AC&R
Evaporator	Penukar panas yang disesuaikan
Penukar Panas	Desain tipe SWEP efisiensi tinggi
Kontrol Pendinginan	Penyesuaian kapasitas pendinginan otomatis
Sistem Ekspansi	Sistem pendingin yang dikontrol kapasitas
Kondensor Evaporatif	Penukar panas tabung tembaga
Kontrol Tekanan	Katup pengatur tekanan penguapan
Kembalikan Udara	Sirkuit pendingin udara balik kompresor

Sistem pendingin secara otomatis menyesuaikan kapasitas pendinginan sesuai dengan kondisi pengujian yang diprogram. Hal ini membantu menjaga kestabilan kondisi lingkungan sekaligus mengurangi konsumsi energi yang tidak perlu selama pengoperasian.

Sistem Pemanas

Sistem pemanasnya menggunakan pemanas listrik baja tahan karat tipe sirip dengan kontrol solid-state.

Parameter	Spesifikasi
Tipe Pemanas	Pemanas listrik baja tahan karat tipe sirip
Kapasitas Pemanasan	Kira-kira. 4kW
Metode Pengendalian	Modulasi lebar pulsa non-kontak SSR
Kontrol Suhu	Kontrol cerdas berbasis PID

Sistem pemanas dan pendingin bekerja sama dengan sistem kontrol kelembapan untuk memberikan pengendaliansiklus suhu dan kondisi pengujian iklim.

Sistem Sirkulasi Udara

Ruangan ini menggunakan kipas sentrifugal sumbu panjang dari baja tahan karat untuk mengalirkan udara AC ke seluruh ruang kerja. Sistem aliran udara dirancang untuk mendorong distribusi suhu dan kelembapan yang seragam di dalam ruang uji.

Komponen	Spesifikasi
Kipas Sirkulasi	Kipas sentrifugal sumbu panjang dari baja tahan karat
Kuantitas	2 set
Kekuatan Kipas	masing-masing 90 W
Komponen Aliran Udara	Kipas angin, pemanas, evaporator, sistem dehumidifikasi, sistem drainase
Penyesuaian Aliran Udara	Deflektor udara yang dapat disesuaikan
Pemantauan Suhu	Sensor suhu
