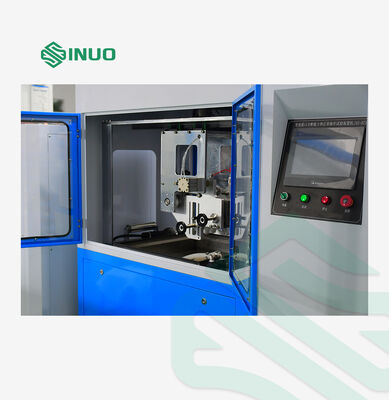

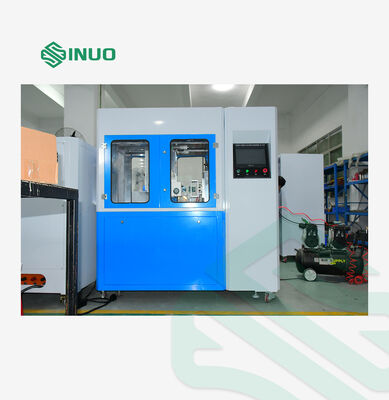

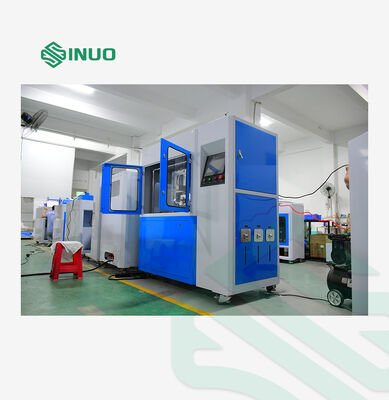

IEC 62196-1 EV Charging Connector Tester, Servo Plug Pull & Breaking Capacity Durability Tester

Isi tes

a) Pemecahan dan kapasitas; b) Operasi normal

Jangkauan sampel uji

Pistol pengisian AC dan DC

Stasiun pengujian

Stasiun tunggal

Metode kontrol listrik

Mitsubishi PLC kontrol terpadu cerdas, 7 inci warna antarmuka sentuhan manusia-mesin operasi

Modus operasi

Operasi manual atau dikendalikan oleh program

Fungsi

Ini memiliki fungsi untuk mensimulasikan operasi normal antarmuka pengisian, yang dapat mewujudkan operasi plug-in dan pull-out antarmuka pengisian,juga memiliki pengaturan yang dapat diprogram kecepatan uji, waktu uji dan waktu uji

Mode drive

Servo motor menggerakkan gerakan plugging dan unplugging dan gerakan rotasi dan cair-lembab,dan tabung bantu menyadari pembukaan dan penutupan mekanisme interlocking switch.

Perlengkapan sampel dan metode penjepit

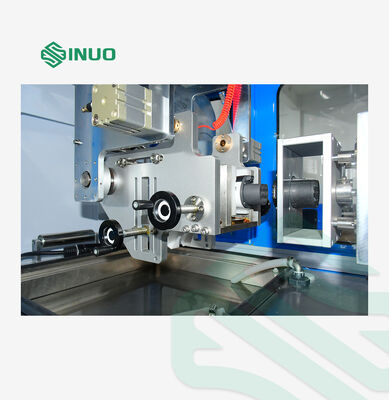

Klem mekanik, Klem X / Y / Z tiga dimensi diatur, posisi titik Klem diatur, Klem universal cocok untuk standar nasional, standar Amerika,Antarmuka pengisian AC/DC standar Eropa


Melengkapi otomatis

Dilengkapi dengan mekanisme membalik otomatis pada penjepit pistol pengisian, yang dapat diputar 90o dan waktu menahan flip dapat diatur secara sewenang-wenang dalam kisaran (0 ~ 600) s,yang dapat mencapai pengujian pencelupan larutan untuk IEC 62196-1:2022 Pasal 23.3.2.

Jumlah uji coba

0~999999 kali, dapat diatur sebelumnya, berhenti secara otomatis ketika hitungan mencapai nilai yang ditetapkan

Waktu konduksi kapasitas pemecahan

1-999.9s, dapat diatur sebelumnya (standar mengharuskan bahwa kontak listrik harus dipertahankan untuk tidak lebih dari 4s dan tidak kurang dari 2s)

Tingkat plug dan tarik kembali

0-10 kali/menit, dapat diatur sebelumnya (3,75 siklus/menit, 7,5 pukulan/menit)

Tekanan uji

0-150mm, dapat diatur sebelumnya (jarak antara colokan uji dan soket uji ≥50mm)

Kecepatan pengujian

0-1100mm/s dapat diatur secara langsung di layar sentuh

Tampilan nilai kekuatan

Dilengkapi dengan sensor gaya 50kg range, yang dapat memantau nilai gaya secara real time, membentuk kurva gaya-waktu, menampilkan kekuatan massal penempatan dan kekuatan ekstraksi,dan menampilkan nilai kekuatan saat ini, rentang nilai kekuatan (0 ~ 500) N

Perangkat pengunci

Ini memiliki fungsi menekan perangkat penguncian mekanis secara otomatis untuk mensimulasikan kondisi operasi normal.

Tangki larutan

Dilengkapi dengan satu tangki larutan, yang dapat menampung IEC 62196-1:2022 klausa 23.3.2 larutan air garam dan debu simulasi, harap dicatat bahwa larutan harus disiapkan oleh pengguna

Persyaratan pencelupan larutan

Jumlah rendam, waktu rendam, waktu pengeringan, waktu plug-in dan penarikan, dan waktu siklus dapat diatur

Beban

Eksternal, dapat bekerja dengan SN2217-480V250A

Fungsi deteksi

Ketika beban dihubungkan, itu dapat menyadari alarm putus sirkuit dan mencatat waktu saat ini.

Perlindungan keselamatan

Perlindungan tanah, perlindungan sirkuit pendek, perlindungan overload
