10kA Short-circuit tahan current Tester IEC 62196-1 sesuai untuk EV pengujian

Name: 10kA Short-circuit tahan current Tester IEC 62196-1 sesuai untuk EV pengujian
Brand: Sinuo Testing Equipment Co. , Limited
SKU: SNQC1020A
Availability: InStock

Nama merek:	Sinuo
Nomor Model:	SNQC1020A
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	10 Set Per Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Rentang tegangan uji:

0~1000Vac

Bentuk gelombang:

Gelombang sinus

Parameter Masukan:

380V ±10%, 50Hz/60Hz, 100kW

Metode Pengendalian:

Kontrol PLC

Tegangan rangkaian terbuka:

≥36V

Akurasi tampilan saat ini:

±1% ±3 pon

Kemasan rincian:

kayu lapis

Menyediakan kemampuan:

10 Set Per Bulan

Menyoroti:

10kA penguji sirkuit pendek

Peralatan pengujian konektor EV

Penguji sesuai IEC 62196-1

Deskripsi Produk

Penguji Arus Tahan Arus Pendek 10kA | Sesuai IEC 62196-1 Untuk Pengujian EV

Ikhtisar Produk

Penguji Arus Tahan Hubungan Pendekadalah perangkat khusus yang dirancang untuk melakukan uji arus pendek pada peralatan listrik seperti senjata pengisi daya EV, pemutus sirkuit, trafo distribusi, unit utama cincin, kotak distribusi kabel, dan konektor.Ini sepenuhnya mematuhi persyaratan uji verifikasi kemampuan menahan arus hubung singkat yang ditentukan dalam klausul terkaitIEC 62196-1:2025.

Sistem ini dilengkapi komputer industri lengkap untuk tampilan dan pengaturan parameter, pengontrol PLC untuk kontrol proses, dan kartu akuisisi data untuk pengukuran bentuk gelombang. Ini memberikan arus uji hingga10 kA.

Catu daya AC mengadopsi sumber daya AC multi-sirkuit magnetik berdaya tinggi dengan loop kontrol arus adaptif. Mode uji tegangan menggunakan superposisi tegangan terisolasi, mendukung tegangan uji maksimum1000V.

Peralatan ini menawarkan pengoperasian yang mudah digunakan, pemasangan produk yang cepat, pengujian otomatis, fungsi penilaian otomatis, serta kecerdasan dan keandalan yang tinggi.

Fitur Teknis

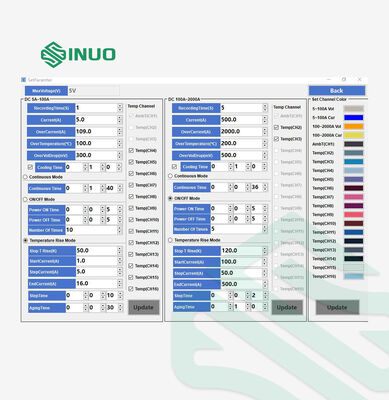

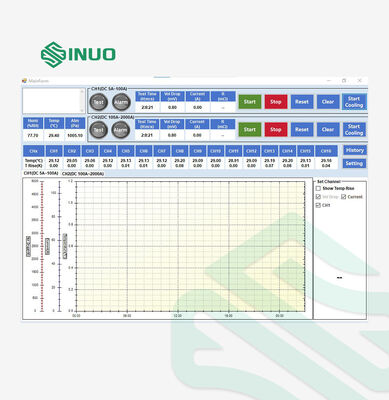

Dilengkapi dengan komputer industri all-in-one untuk tampilan parameter dan visualisasi bentuk gelombang waktu nyata, menawarkan antarmuka yang jelas dan intuitif.
Akuisisi data berkecepatan tinggi memungkinkan pemantauan bentuk gelombang saat ini secara real-time dengan resolusi waktu tingkat mikrodetik (μs).
Sumber arus mengadopsi catu daya AC multi-sirkuit magnetik dengan kontrol digital, memberikan akurasi tinggi dan stabilitas yang sangat baik.
Tegangan menggunakan desain terisolasi, menciptakan perbedaan potensial 1000V dengan rumah peralatan (terminal ground) sekaligus mengurangi konsumsi daya.
Mendukung pengujian arus beban berlebih pada 2.0/2.5/3.0/3.5/4.0/5.0/8.0/10 kali arus pengenal (yaitu, 50~10000A).
Kompatibel dengan pengujian berbagai spesifikasi perangkat.
Mampu mengukur dan mencatat hubungan antara arus dan waktu.
Dilengkapi fungsi perlindungan komprehensif termasuk perlindungan tegangan berlebih dan arus berlebih, yang secara otomatis memutus keluaran dan memicu alarm suara-visual saat dipicu.

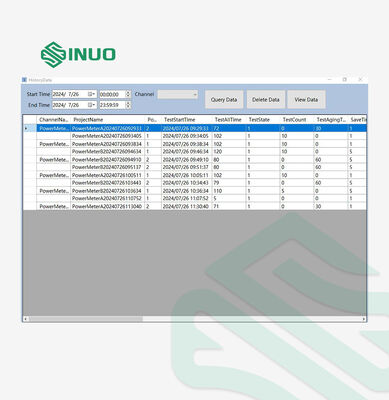

Merekam data pengujian waktu nyata agar mudah ditinjau dan ditelusuri.

Parameter Teknis

Parameter Masukan	380V ±10%, 50Hz/60Hz, 100kW
Rentang Tegangan Uji	0~1000Vac
Resolusi Tampilan Tegangan	1V
Akurasi Tampilan Tegangan	±1% ±2 pon
Uji Rentang Saat Ini	50~10000A; mendukung uji arus hubung singkat pada 2.0/2.5/3.0/3.5/4.0/5.0/8.0/10 kali arus pengenal
Tegangan Sirkuit Terbuka	≥36V
Resolusi Tampilan Saat Ini	1A
Akurasi Tampilan Saat Ini	±1% ±3 pon
Bentuk gelombang	Gelombang sinus
Stasiun Uji	1 stasiun (sampel disediakan oleh pengguna)
Rentang Pengaturan Waktu	0~200mS
Rentang Deteksi Waktu	0~200,0mS
Akurasi Waktu Tes	≤ ±1mS + 0,3%RD (di mana “RD” mengacu pada nilai waktu kerja aktual)
Metode Pengendalian	Kontrol PLC
Prosedur Tes	Pengaturan parameter → Keluaran preset → Keluaran uji
Metode Tampilan	Komputer industri all-in-one 19 inci
Fungsi Lainnya	Fungsi perlindungan kelebihan arus, kelebihan waktu, dan suhu berlebih dengan alarm yang dapat didengar
Fungsi Penyimpanan Data	Tampilan bentuk gelombang dan fungsi penyimpanan data uji

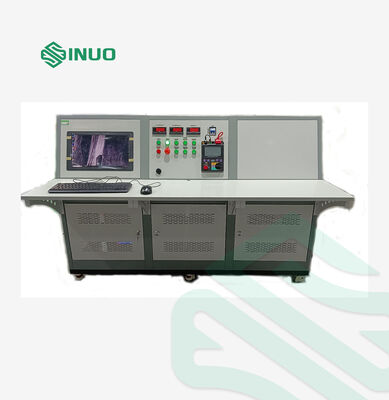

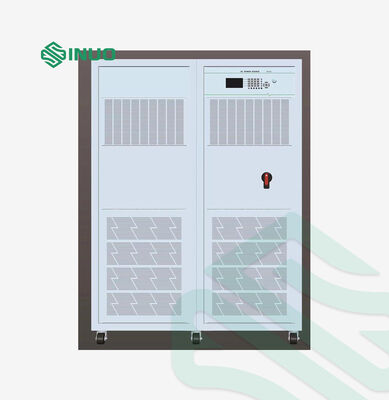

Dimensi Referensi	Unit Daya: 1800mm (L) × 1000mm (D) × 1800mm (T) Konsol Pengoperasian: 1500mm (L) × 800mm (D) × 1400mm (H)

Mengapa konektor pengisian daya EV memerlukan pengujian arus tinggi 10kA?

Selama pengoperasian pengisian daya EV normal, konektor dirancang untuk menangani arus kondisi stabil. Namun, jika terjadi gangguan arus pendek pada kendaraan, stasiun pengisian daya, atau jaringan listrik, konektor pengisian daya EV mungkin terkena arus transien yang sangat tinggi, seringkali mencapai beberapa kiloamper. Uji arus tahan jangka pendek 10kA diperlukan untuk memverifikasi bahwa konektor dapat menahan tekanan termal dan mekanis dari gangguan tersebut tanpa kerusakan, deformasi, peleburan, atau bahaya keselamatan seperti kebakaran atau sengatan listrik.

Pengujian ini tidak hanya penting untuk memenuhi persyaratan sertifikasi IEC 62196-1:2025 untuk konektor EV, namun juga untuk memastikan keamanan dan keandalan produk jangka panjang dalam aplikasi dunia nyata. Tanpa lulus pengujian ini, terdapat risiko kegagalan konektor yang signifikan jika terjadi kesalahan, yang dapat menyebabkan kerusakan peralatan, penghentian sistem, atau bahkan insiden keselamatan. Dengan mensimulasikan kondisi korsleting terburuk, produsen dapat memvalidasi desain, bahan, dan kualitas produksi senjata pengisi daya mereka sebelum mencapai pasar.

Detil Produk

Sinuo Testing Equipment Co., Limited adalah produsen profesional yang berspesialisasi dalam peralatan pengujian EV, termasuk Penguji Arus Tahan Sirkuit Pendek SNQC1020A 10kA. Kami merancang dan memproduksi sistem ini untuk sepenuhnya memenuhi kebutuhan pengujian arus pendek pada senjata pengisi daya, pemutus sirkuit, konektor, dan komponen listrik lainnya. Sebagai produsen, kami menawarkan solusi khusus untuk parameter pengujian, perlengkapan, dan tingkat otomatisasi untuk mendukung proses sertifikasi dan validasi produk Anda.
