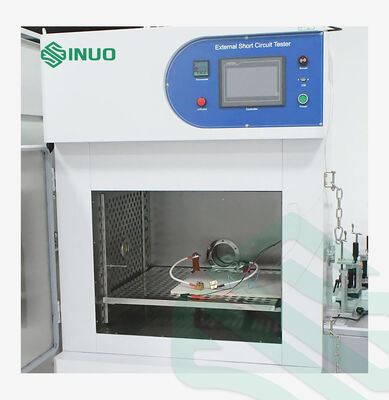

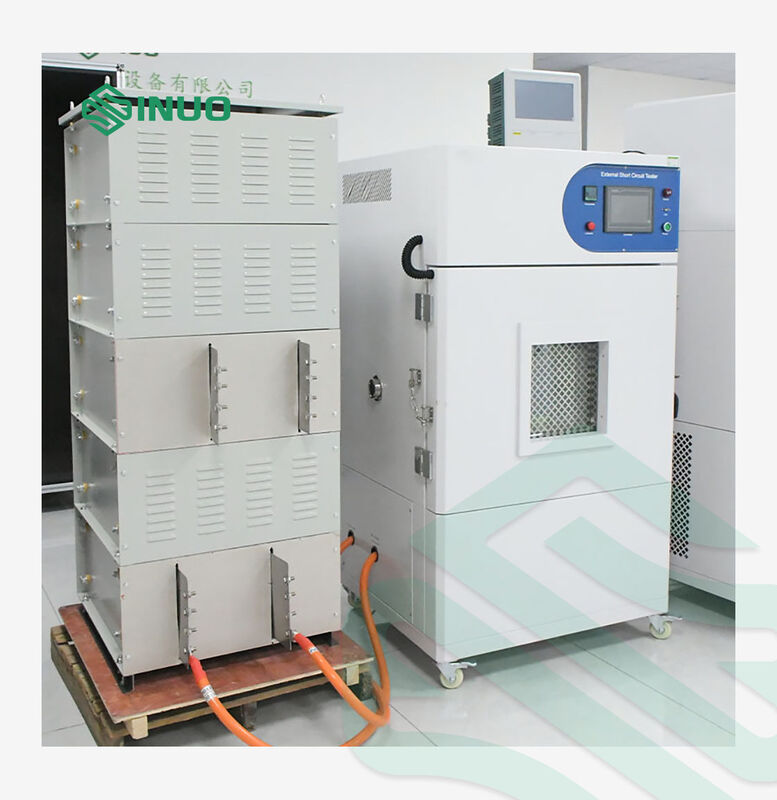

IEC60086-4 Klausa 6.5 Penguji Sirkuit Singkat Eksternal Terkontrol Suhu

IEC60086-4 Klausa 6.5 Penguji Sirkuit Singkat Eksternal Terkontrol Suhu

Nama merek:	Sinuo
Nomor Model:	SN551-408L1000A
MOQ:	1
Harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	10 Set Per Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Arus beban maksimum:

1000A

Waktu Respon DC:

≤5μs

Resistor bawaan:

20mΩ

Kisaran Suhu:

RT+10°C hingga 100°C

Suhu permukaan baterai:

-20 hingga 800°C

Akurasi Akuisisi Saat Ini:

± 0,5% FS

Akurasi Akuisisi Tegangan:

± 0,2% FS

Ukuran Ruang Dalam:

L700*700T*D600mm

Kemasan rincian:

kasus kayu lapis

Menyediakan kemampuan:

10 Set Per Bulan

Menyoroti:

Penguji Keamanan Baterai Lithium 1000A

Penguji Sirkuit Pendek Baterai ≤5μs

IEC 60335-1:2021 Lampiran B Penguji Hubung Singkat Eksternal Terkendali Suhu

Deskripsi Produk

Penguji Hubung Singkat Eksternal Terkontrol Suhu IEC60086-4 Klausul 6.5 Lampiran B

Ikhtisar Produk:

Penguji Hubung Singkat Eksternal Terkontrol Suhu dirancang untuk pengujian keselamatan baterai lithium, pengujian penyalahgunaan sel baterai, dan pengujian hubung singkat eksternal.

Dengan arus beban maksimum 1000A, resistor bawaan 20mΩ, dan waktu respons DC ≤5μs, sistem ini menyediakan lingkungan pengujian hubung singkat arus tinggi yang terkontrol dan dapat diulang.

Ruang terkontrol suhu terintegrasi, pemantauan suhu permukaan baterai, kontrol PLC otomatis, pembuangan asap, dan perlindungan tahan ledakan membuatnya cocok untuk laboratorium R&D baterai, laboratorium pengujian keselamatan, dan aplikasi kontrol kualitas.

IEC60086-4 Klausa 6.5 Penguji Sirkuit Singkat Eksternal Terkontrol Suhu

Standar yang berlaku:

Mematuhi standar UN38.3 klausul 4.5 Uji T.5, UL 1642, IEC 62619:2017 klausul 7.2.1, IEC62133-1:2017 klausul 7.3.2, IEC62133-2:2017 klausul 7.3.1 dan 7.3.2, IEC62133:2014 klausul 7.3.2, 8.3.1, 8.3.2, IEC60086-4 klausul 6.5.1, IEC60086-4 klausul 6.5.8 6.5.9, dan seterusnya.

Fitur Utama

Arus beban maksimum 1000A untuk pengujian hubung singkat baterai arus tinggi
Waktu respons DC ≤5μs untuk respons hubung singkat yang cepat
Resistor bawaan 20mΩ untuk pengujian hubung singkat eksternal yang terkontrol
Rentang suhu: RT+10°C hingga 100°C
Pemantauan suhu permukaan baterai 2 saluran, rentang -20 hingga 800°C
Kontrol PLC + layar sentuh untuk operasi pengujian otomatis
Akuisisi arus DC 0–1000A dengan akurasi ±0,5% F.S.
Pembuangan asap terintegrasi, pelepas tekanan, dan perlindungan keselamatan tahan ledakan

Kinerja Dasar:

Operasi dan kontrol sederhana: antarmuka manusia-mesin layar sentuh, kontrol pengeditan sentuh; baterai ditempatkan di rak termostat. Tutup pintu dan tekan tombol uji layar sentuh untuk menyelesaikan pengujian secara otomatis.
Keselamatan dan tahan ledakan: Kotak bagian dalam dan luar telah diperkuat dalam desain.
Desain estetika keseluruhan: tampilan yang indah dan elegan.
Nyaman dipindahkan ke posisi: Bagian bawah peralatan dirancang dengan roda universal dan kaki perata untuk memudahkan pergerakan dan fiksasi peralatan.

Persyaratan dan langkah-langkah pengujian:

Setelah peralatan masuk ke laboratorium, sesuaikan jarak antara depan, belakang, kiri, dan kanan peralatan, sesuaikan kaki perata agar alasnya rata, dan pasang cangkir kastor.
Sambungkan kabel daya ke perangkat dan uji mesin. Hanya jika tidak ada masalah, Anda dapat memasuki pengujian produk.

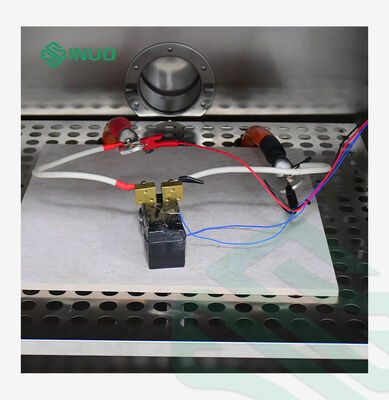

Atur parameter pengujian, letakkan baterai di rak kotak uji bagian dalam, tutup pintu, dan mulai pengujian.
Selama pengujian, pintu tidak boleh dibuka sembarangan sampai pengujian selesai. Setelah waktu pengamatan berakhir, pintu dapat dibuka untuk memeriksa baterai.

Parameter Teknis:

Nama	Parameter
Model	SN551-408L1000A
Arus beban maks.	1000A
Waktu respons DC	≤5μs
Resistor bawaan	20mΩ
Ukuran ruang bagian dalam	P700T700L600mm
Metode kontrol	PLC dan Layar Sentuh
Bahan kotak bagian dalam	Baja tahan karat
Strip penyegel	Silikon tahan korosi.
Kontrol suhu	Suhu normal RT+10°C~100°C (dapat diatur sebelumnya) Tingkat kenaikan suhu 3±1°C/menit Dial suhu 0,5°C Keseragaman suhu: ±2°C
Kondisi berhenti uji	1) Suhu baterai turun 20% lebih rendah dari puncak; 2) Waktu hubung singkat
Suhu permukaan baterai	Dapat memantau perubahan suhu selama pengujian permukaan baterai
Desain keamanan panel kontrol	Panel kontrol terintegrasi, dan layar sentuh serta tombol tidak akan salah ditekan atau tertabrak oleh benda eksternal atau tubuh. Lebih aman.
Jendela kaca tempered	Pintu ruang uji dilengkapi dengan jendela kaca tempered berlapis ganda berukuran 300*300mm, yang dapat dengan jelas mengamati kondisi pengujian di dalam ruang uji.
Desain bawah	Terdapat 4 kastor universal untuk memudahkan pergerakan dan transportasi. Juga dilengkapi dengan 4 kaki penyangga untuk penentuan posisi dan fiksasi peralatan yang nyaman.
Desain pencahayaan tahan ledakan	Pintu dirancang dengan lampu LED tahan ledakan berintensitas tinggi untuk menerangi seluruh ruang pengujian.
Saluran akuisisi arus	1 saluran
Rentang pengumpulan arus	0-1000A DC;
Akurasi akuisisi arus	±0,5%F.S
Tingkat akuisisi arus	1 kali/S
Saluran akuisisi tegangan	1 saluran
Rentang pengumpulan tegangan	0~100V
Akurasi akuisisi tegangan	±0,2%FS
Tingkat akuisisi tegangan	1 kali/S
Saluran akuisisi suhu	1 saluran
Rentang pengumpulan suhu	RT~100°C
Akurasi akuisisi suhu	±2°C
Tingkat akuisisi suhu	1 kali/S
Saluran pengumpulan suhu permukaan baterai	2 saluran -20-800°C
Hubung singkat kontrol jarak jauh	Dapat dicapai kontrol jarak jauh uji hubung singkat
Dimensi eksternal ruang	Perkiraan P950 X L950 X T1700mm (Tergantung desain)
Berat ruang	Perkiraan 300kg
Tegangan dan frekuensi	AC 220V, 50Hz
Daya total	3 KW
Monitor

Kontrol antarmuka manusia-mesin	PLC digunakan untuk mengontrol seluruh tindakan pengujian; layar sentuh menampilkan dan parameter kontrol dapat diedit melalui sentuhan. Seluruh data pengujian dan layar pengujian dapat disalin melalui flash drive USB. Format data adalah CSV dan format gambar adalah JPG. PLC: Pendahuluan (1) Pengontrol mikro yang dapat diprogram (2) Memori RAM berkapasitas besar bawaan hingga 64K (3) Pemrosesan berkecepatan tinggi tingkat tertinggi industri bawaan 0,065μS/instruksi dasar (4) Skala kontrol: 16~384 (termasuk titik I/O CC-LINK) (5) Fungsi pemosisian 100kHz 3-sumbu independen bawaan (tipe output transistor) (6) Adaptor yang kuat dan mudah digunakan dapat dihubungkan ke sisi kiri unit dasar Layar Sentuh (1) Monitor: TFT 7 inci (2) Resolusi: 800*480 titik (3) Kecerahan: 300 (4) Rasio kontras: 500:1 (5) Tipe lampu latar: LED (6) Masa pakai lampu latar: lebih dari 30.000 jam (7) Warna: 16,7M (8) Sudut pandang LCD (T/B/L/R): 70/50/70/70
Komposisi utama	1: Kontrol Kontrol PLC + layar sentuh 2: Sistem pemanas Kawat pemanas keramik menghasilkan panas dan memaksa sirkulasi udara horizontal melalui roda angin motor sirkulasi. Udara panas mencapai keseragaman selama sirkulasi. Memiliki perlindungan suhu berlebih dan fungsi mati daya otomatis saat kelebihan beban. 3: Fungsi tambahan meliputi jendela kaca tahan ledakan visual; pencahayaan; pembuangan asap; pelepas tekanan dan tahan ledakan; serta fungsi pergerakan dan fiksasi peralatan.
Kondisi catu daya Catu daya Kapasitas Arus maksimum Sakelar	AC220V fase tunggal dua kawat + kabel ground pelindung Rentang fluktuasi tegangan yang diizinkan: AC (220±20) V Rentang fluktuasi frekuensi yang diizinkan: (50±0,5) Hz Sekitar 3,0kW 16A 25A
Fungsi pembuangan asap	Blower pembuangan asap tekanan negatif yang kuat dipasang di bagian atas kotak uji: volume pembuangan asap adalah 2,2m³/menit. Pipa pembuangan blower berada di bagian atas belakang kotak luar: pipa pembuangan baja tahan karat SUS201 berdiameter φ60mm.
Keselamatan dan tahan ledakan	Pintu dilengkapi dengan kaca tahan ledakan tempered setebal 20mm dan kisi-kisi baja tahan karat tahan ledakan.
	Rusuk penguat dilas di dalam pintu agar pintu lebih kuat dan meningkatkan kekuatan.
	Kunci pintu engsel sambungan eksternal menggunakan aksesori standar berkekuatan tinggi. Aman dan mudah dipasang serta diganti.
