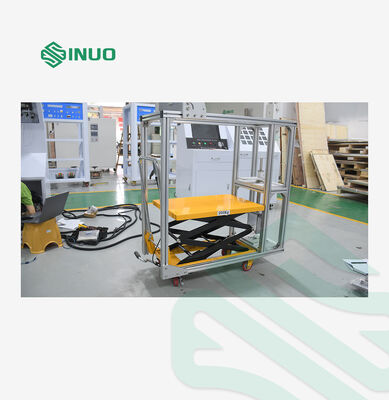

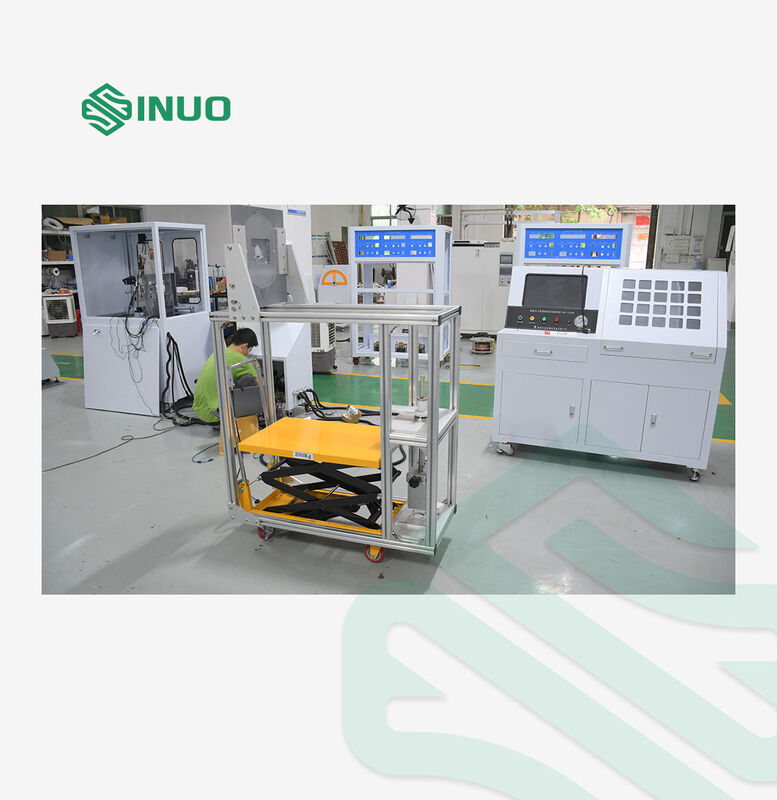

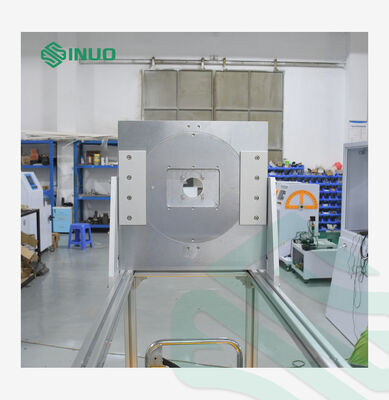

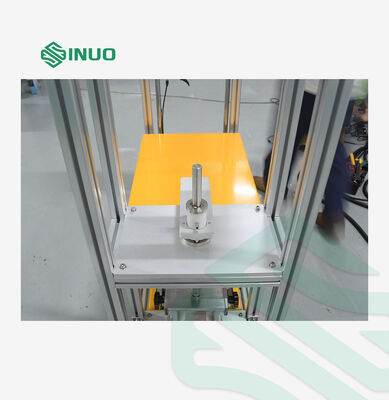

Alat Uji Beban Mekanis Konektor Pengisian Daya IEC 62196-1 EV

Pembatasan sampel uji:Konektor pengisian

Tujuan pengujian:Konektor pengisian harus dirancang untuk mudah memasukkan dan mengeluarkan pistol pengisian, dan harus mencegah pistol melepaskan diri dari soket dalam operasi normal.Uji ini memverifikasi apakah kekuatan maksimum yang diperlukan untuk menarik pistol pengisian keluar dari soket sesuai dengan batas standar yang ditentukan.

Prinsip pengujian:Kekuatan tarik maksimum soket: Terapkan kekuatan total gabungan dari berat yang ditentukan standar (berat utama, berat tambahan,Hooks & clamping fixtures) dan pemasangan colokan uji ke colokan uji; colokan harus dipisahkan dari soket.

Lingkungan Operasi:Suhu operasi: 5~35°C; Kelembaban: 30%~90%RH

Stasiun Uji	Stasiun tunggal
Konfigurasi Gauge	Dibuat dari baja S136. Pengukur pin diproduksi dengan dimensi standar minimum dengan toleransi +0,01 / 0 mm, toleransi jarak pusat ±0,05 mm, dan kekasaran permukaan Ra 0,8 μm. Gauge adalah aksesori opsional.
Titik Uji	7.11.8: Uji beban mekanik untuk konektor pengisian / Pasal 14.1.6 (IEC 62196) 7.15.1.1: Uji perangkat penguncian / Pasal 14.1.5 (IEC 62196) 7.17.1 d) e) f): Uji kekuatan tarik / Pasal 14.1.5 (IEC 62196)
Parameter teknis utama penguji beban mekanik konektor pengisian
Diagram Pengaturan Tes
Durasi penahanan	60 detik. direalisasikan oleh silinder hidrolik yang mendorong nampan untuk mengangkat beban; waktu dikendalikan secara manual.
Siklus pengujian	4 kali, satu tes pada setiap interval 90° di sekitar sumbu horizontal, operasi manual.
Konfigurasi berat beban mekanik	165N: 1 bagian berat utama 148,5N + 1 bagian berat tambahan 16,5N 300N: 1 potongan berat utama 270N + 1 potongan berat tambahan 30N 440N: 1 bagian dari berat utama 396N + 1 bagian dari berat tambahan 44N 660N: 1 bagian dari berat utama 594N + 1 bagian dari berat tambahan 66N 750N: 1 bagian berat utama 675N + 1 bagian berat tambahan 75N Catatan: Berat beban utama termasuk massa kail; kekuatan beban target dicapai dengan menumpuk dan menggabungkan beban yang berbeda.
Parameter teknis utama pengujian perangkat pengunci
Diagram Pengaturan Tes
Waktu Penangguhan Uji	60 detik. Berat diangkat dan diturunkan oleh nampan hidraulik silinder-driven; waktu dikendalikan secara manual.
Pemilihan beban uji	Lihat Tabel 7
Persyaratan pengujian	Perangkat penguncian harus dibuka selama pengujian.
Konfigurasi berat gaya tarik	Pistol pengisian AC: 100N (90N + 10N) Pistol pengisian DC: 140N (126N + 14N)

• Kesesuaian penuh dengan IEC 62196
  Mendukung kekuatan tarik, perangkat penguncian & tes beban mekanik; data pengujian diterima oleh SGS/TÜV untuk sertifikasi global.
• Solusi Uji AC/DC All-in-One
  Stasiun tunggal mencakup senjata pengisian AC & DC dengan berat multi-range (100N ¢ 750N), mengurangi biaya peralatan tambahan & ruang laboratorium.
• Gauge S136 Opsional Presisi Tinggi
  Gauge pin baja anti karat S136 dengan toleransi yang ketat memastikan hasil tes yang dapat diulang dan akurat.
• Operasi manual yang mudah & stabil
  Pengangkatan berat hidraulik dengan waktu tahan 60s yang dapat disesuaikan; pengujian horizontal 4 arah 90°, didukung oleh manual operasi & bimbingan video jarak jauh.
• Adaptasi Kondisi Kerja yang luas
  Kinerja yang stabil pada 5°35°C, 30%~90%RH; tidak ada daya tambahan yang diperlukan untuk beban berat.
