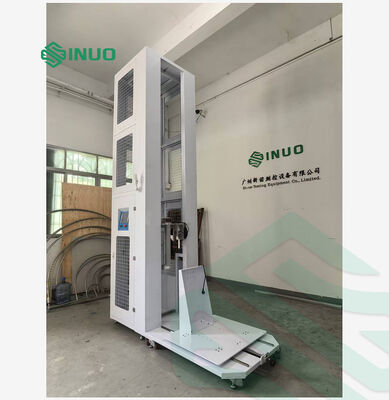

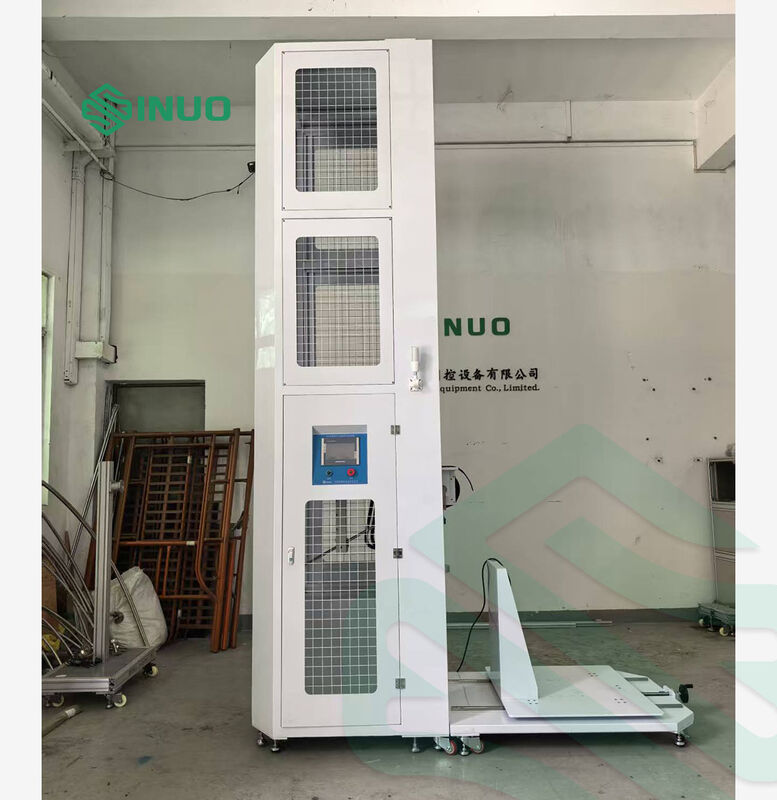

EV Charging Pile Pendulum Drop Hammer Impact Test Apparatus Untuk IEC 61851 IK Test

Alat Uji Dampak Pendulum Tiang Pengisian ini khusus dikembangkan untuk melakukan uji kekuatan mekanis pada tiang pengisian kendaraan listrik dan lemari distribusi daya. Ini mendukung dua mode uji dampak standar: dampak pendulum dan dampak palu jatuh vertikal. Dengan mengubah energi potensial gravitasi menjadi energi kinetik, teknologi ini secara akurat menyimulasikan dampak tumbukan mekanis eksternal pada rumah peralatan. Dilengkapi dengan antarmuka pengoperasian sentuh yang intuitif dan fungsi pengereman benturan anti-sekunder yang andal, alat berat ini memberikan hasil pengujian yang stabil dan dapat diulang untuk memverifikasi ketahanan struktural tumpukan pengisian daya kendaraan listrik.

1.IEC 61851-1:2017 Sistem pengisian konduktif kendaraan listrik – Bagian 1: Persyaratan umum, Klausul 12.11

2.IEC 60068-2-75:2014 Pengujian lingkungan – Bagian 2-75: Pengujian – Uji Eh: Uji palu

3.IEC 62262:2021 Tingkat perlindungan yang diberikan oleh selungkup peralatan listrik terhadap pengaruh mekanis eksternal (kode IK)

4.IEC 62477-1:2022 Persyaratan keselamatan untuk sistem dan peralatan konverter elektronika daya – Bagian 1: Umum, Klausul 5.2.2.4.3

5.IEC 62439-7:2022 Jaringan komunikasi industri – Jaringan otomasi ketersediaan tinggi – Bagian 7: Protokol redundansi dering, Klausul 10.2.701.2

Peralatan ini dirancang untuk melakukan uji kekuatan mekanik pada tumpukan pengisian daya kendaraan listrik dan lemari distribusi daya untuk sistem pengisian kendaraan listrik.

Uji Eha (Pendulum Impact): Beban tumbukan dilepaskan secara bebas dari ketinggian yang telah ditentukan sepanjang lengan pendulum sepanjang 1 meter. Ini menyerang spesimen secara horizontal pada titik vertikal terendah. Energi potensial gravitasi diubah menjadi energi kinetik untuk menyelesaikan uji tumbukan pada sampel.

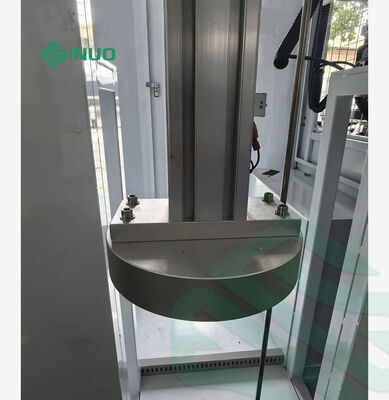

Test Ehc (Vertical Drop Hammer Impact): Berat tumbukan jatuh secara vertikal dari keadaan diam pada ketinggian tertentu sepanjang tabung pemandu ke permukaan horizontal benda uji. Konversi energi potensial gravitasi menjadi energi kinetik mewujudkan pengujian dampak spesimen.

Diagram strukturnya sebagai berikut:

• Mode uji ganda terintegrasi
Ini menggabungkan tumbukan samping pendulum dan tumbukan atas palu jatuh vertikal dalam satu mesin, menyimulasikan tumbukan nyata dan hantaman benda jatuh pada tumpukan pengisi daya. Tidak perlu membeli dua perangkat terpisah, menghemat ruang dan biaya pengadaan.

• Energi tumbukan yang memenuhi standar
Mendukung nilai IK08 dan IK10 yang cocok dengan energi benturan 5J dan 20J, sepenuhnya memenuhi standar pengujian IEC. Data pengujian dapat langsung digunakan untuk sertifikasi produk.

• Fungsi anti dampak sekunder
Secara otomatis mengunci pendulum pantulan setelah satu pukulan untuk menghindari pukulan berulang pada sampel, memastikan hasil pengujian yang akurat dan berulang.

• Kontrol sentuh PLC yang cerdas dengan pengoperasian jarak jauh
Semua parameter seperti tinggi benturan dan penundaan rem diatur pada layar sentuh. Remote control inframerah tersedia untuk pengoperasian di luar lokasi yang lebih aman. Ia juga memiliki penghentian darurat, kelebihan beban motor, dan perlindungan kebocoran.

• Rentang pengujian lebar yang dapat disesuaikan
Ketinggian benturan dapat diatur secara elektrik dari 300 mm hingga 2000 mm. Platform sampel berukuran 1,0 m × 1,2 m cocok untuk sebagian besar tiang pengisi daya AC/DC yang dipasang di dinding dan di lantai.

• Struktur fleksibel dan stabil
Dilengkapi dengan roda yang dapat dikunci dan kaki penyangga, seluruh unit dapat dipindahkan ke stasiun kerja yang berbeda dan dipasang dengan kuat selama pengujian. Platform ini mendukung pembongkaran cepat untuk lemari pengisi daya besar.

• Aksesoris standar lengkap

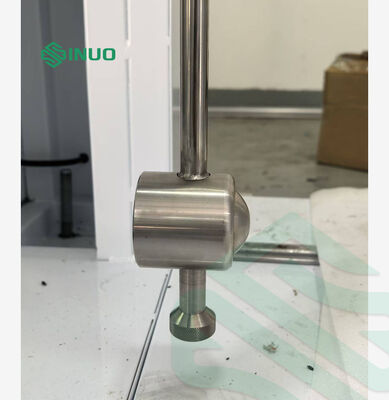

Dilengkapi dengan lengan pendulum standar, beberapa kepala palu dan selongsong untuk pengujian 5J dan 20J, siap digunakan segera setelah pengiriman.
