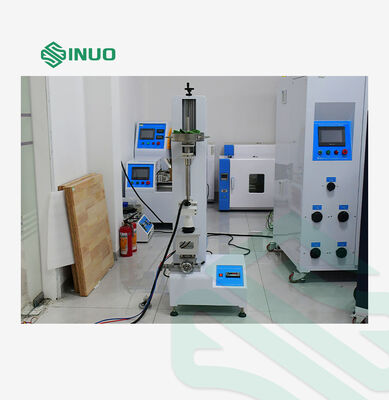

Alat Uji Kekuatan Tarikan Untuk Konektor Pengisian EV 0.8kg Drop Insertion Tester IEC62196

Dirancang sesuai dengan IEC 62196‑3:2026 Klausul 16.16, penguji gaya penarikan ini diterapkan secara khusus untuk memverifikasi gaya penyisipan antarmuka pengisian daya EV. Ia memeriksa apakah gaya plug-in maksimum antara pistol pengisi daya dan saluran masuk kendaraan memenuhi persyaratan standar: pasang pistol pengisi daya secara vertikal, muat beban utama standar di atasnya, lalu biarkan beban seberat 0,8kg jatuh bebas dari ketinggian 5cm untuk mengenai beban utama, dan pistol pengisi daya harus dimasukkan sepenuhnya ke dalam saluran masuk ke posisi kontak yang ditentukan setelah benturan.

Stasiun uji	Stasiun tunggal
Metode pengendalian	Manual, instrumen menampilkan data kekuatan secara real time
Metode pengangkatan	petunjuk
Metode penurunan berat badan tambahan	petunjuk

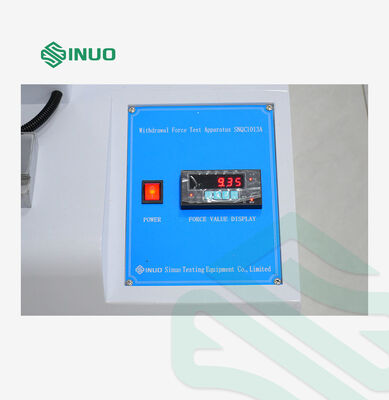

Memaksa pemantauan nilai	Sensor tekanan pulsa + tampilan instrumen

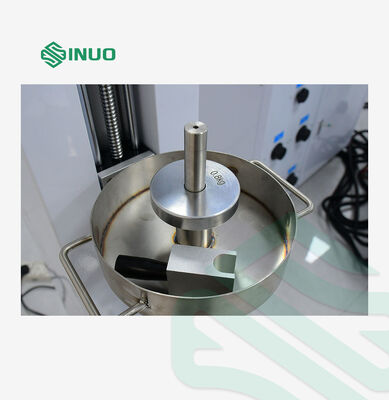

Konfigurasi berat	Berat utama pistol pengisi daya AC: 9.2kg Berat utama pistol pengisi daya DC: 13,2kg Berat tambahan: 0,8kg Catatan: Berat beban utama meliputi berat penjepit, batang pemandu, baskom bola baja, dan sampel pistol pengisi daya. Berat berat utama tidak termasuk sampel adalah sekitar 4kg. Selain itu, bola baja 10kg dikonfigurasi untuk menyempurnakan bobot sehingga bobot seluruh bobot utama memenuhi persyaratan gaya penyisipan senjata AC atau DC.
Ketinggian penurunan berat badan tambahan	5cm
Masukkan posisi awal	Geser presisi dan posisi bantalan panduan linier panjang.

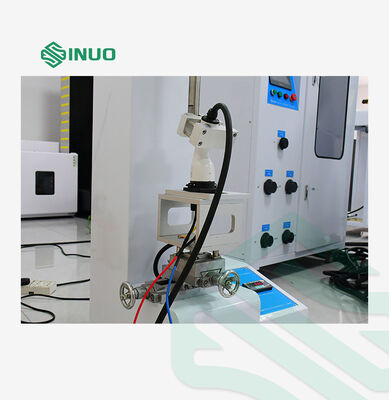

Perlengkapan pengisian senjata	Pegangan penjepit, arahnya dapat disesuaikan, sehingga kepala pistol vertikal ke bawah.

Jatuh bebas beban seberat 0,8 kg dari ketinggian 5 cm ditentukan oleh IEC 62196‑3:2026 Klausul 16.16 untuk pemeriksaan dampak penyisipan saluran masuk pengisian daya EV, dan SNQC1013A adalah penguji khusus untuk menerapkan pengujian standar ini. Bobot yang turun menyimulasikan dampak inersia saat pengguna mencolokkan senjata pengisi daya, memverifikasi apakah senjata pengisi daya dapat mengunci ke posisi kontak penuh setelah benturan. Mengabaikan uji jatuh standar ini akan menyebabkan ketahanan plug-in yang tidak merata, kontak yang buruk, dan risiko termal selama pengisian daya, menyebabkan kegagalan sertifikasi dan masalah keselamatan purna jual, sehingga SNQC1013A adalah peralatan kontrol kualitas yang sangat diperlukan untuk memverifikasi properti penyisipan saluran masuk pengisian daya.
