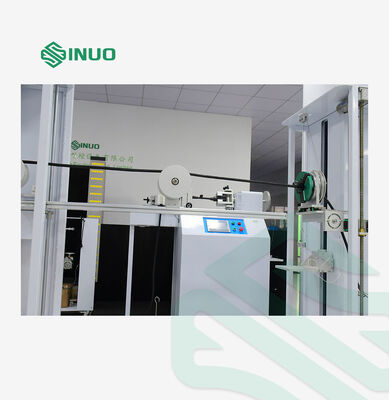

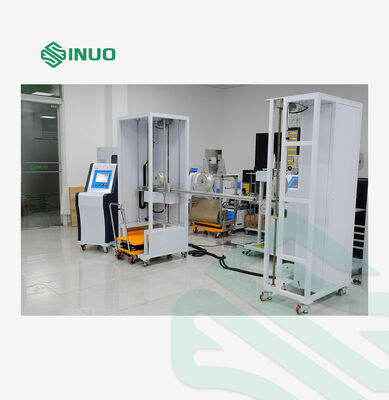

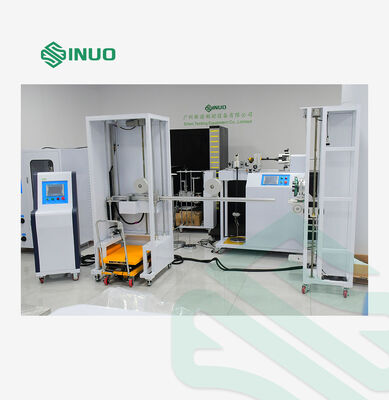

IEC 61851-23 Kabel Anchorage Pull Force And Torque Test Apparatus untuk EV AC/DC Charging Stations

Peralatan ini adalahkhusus digunakan untuk melakukan uji gaya tarik dan torsi jangkar kabel pada stasiun pengisian AC dan DC kendaraan listrik, untuk memverifikasi dan mengevaluasi apakah jangkar kabel atau perangkat pemasangan kabel pada stasiun pengisian dapat secara efektif melepaskan konduktor di terminal dari gaya tarik dan torsi, dan untuk memeriksa kemampuannya dalam menahan gaya tarik dan torsi yang ditentukan seperti yang disyaratkan oleh standar. Peralatan ini mengadopsi kontrol otomatis PLC dan penggerak motor, dengan kinerja stabil dan akurasi pengujian tinggi, sepenuhnya memenuhi persyaratan pengujian standar untuk pengujian keandalan jangkar kabel stasiun pengisian EV.

Ini dirancang dan diproduksi sesuai dengan IEC 61851-23:2023 Klausul 11.6.102, Gambar 110, Gambar 111 dan Tabel 114.

Uji konten	Uji Tarik dan Torsi Kabel Stasiun Pengisian EV

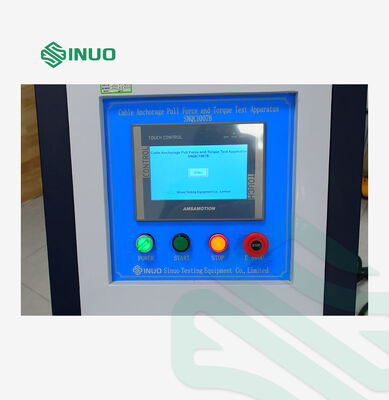

Mode operasi kontrol	Kontrol otomatis PLC, pengoperasian layar sentuh
Modus berkendara	Listrik
Tarik terapkan	Memenuhi spesifikasi 160N, 200N, 240N, 250N, 500N, diwujudkan dengan superposisi bobot
Torsi berlaku	Memenuhi spesifikasi 0,6N·m, 0,7N·m, 1,4N·m, 2,7N·m, 5,4N·m, 11,0N·m, 16,3N·m, yang diwujudkan melalui superposisi bobot
Roda torsi	R100mm(Ф200mm) ±0,5mm
Frekuensi tarik	1 kali/s, waktu tarikan sebenarnya terdeteksi oleh sinyal listrik
Tarik siklus	1-999999 siklus, dapat diatur sebelumnya, defaultnya adalah 100±1 siklus
Waktu penerapan torsi	0-99H59M59S, dapat diatur sebelumnya
Perlindungan kegagalan daya	Dengan fungsi memori penyimpanan data matikan
Perlengkapan	Penjepit universal, satu set
Tabel pemilihan pencocokan berat badan
Konfigurasi tambahan	Peralatan ini dilengkapi ketinggian perlengkapan yang dapat disesuaikan mulai dari 500 hingga 1200 mm (yaitu, posisi stopkontak kabel), sehingga memungkinkannya memenuhi persyaratan pengujian stasiun pengisian daya dengan posisi stopkontak kabel yang berbeda.

• Kontrol PLC + penggerak motor
• Kekuatan tarikan yang stabil melalui beban; torsi melalui kombinasi beban + lengan torsi
• Siklus penarikan dan durasi uji torsi yang dapat diatur; berhenti otomatis setelah selesai
• Perpindahan kabel konektor pengisian daya EV maksimum yang diijinkan pasca pengujian mematuhi batas standar
• Kompatibel dengan sampel stasiun pengisian daya yang dilengkapi dengan kabel pengisi daya dengan panjang berbeda

• Catu daya: AC220V±10% / 50–60Hz, 1kW
• Suhu kerja: 0–40℃
• Kelembapan: 30%–90%RH
• Dimensi: kira-kira. L4000×D600×T1850mm
• Berat: kira-kira. 300kg
