Sistem Uji Ketat Udara Pistol Pengisian Daya & Pipa Air Sesuai IEC 62196-3-1

Sistem Uji Ketat Udara Pistol Pengisian Daya & Pipa Air Sesuai IEC 62196-3-1

Nama merek:	Sinuo
Nomor Model:	SNQC1017A
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	10 Set Per Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Akurasi sensor:

0.055%

Mode kontrol listrik:

Kontrol cerdas PLC

Tekanan Udara Operasi:

0,6-0,8MPa

Parameter Saluran:

64 saluran (1~64)

Pengaturan siklus pengujian:

0-999S

Ketahanan Tekanan:

ABEC-5

Kemasan rincian:

kayu lapis

Menyediakan kemampuan:

10 Set Per Bulan

Menyoroti:

Pistol pengisian EV sesuai IEC 62196-3-1

Sistem uji kedap udara konektor EV

Peralatan pengujian senapan pengisian pipa air

Deskripsi Produk

IEC 62196-3-1 Sistem Uji Kekakuan Udara Pistol Pengisian & Pipa Air yang Sesuai

Standar & Ketentuan yang Dipenuhi

IEC 62196-3-1 Pasal 101.6 (Pengujian Tekanan Tinggi)
GB/T20234.1-2023
Uji tingkat IPX7 GB/T4208-2017

Informasi produk

Spesies & Batasan

Pistol pengisian dengan sistem pendinginan cair, dan pistol pengisian dengan peringkat perlindungan IP setara dengan IPX7.

Tujuan Uji

Mesin ini terutama digunakan untuk melakukan pengujian tekanan dan kebocoran untuk memverifikasi kinerja penyegelan pistol pengisian yang didinginkan cair dan yang memiliki peringkat perlindungan IP lebih tinggi dari IPX4.

Prinsip pengujian

Tes tekanan positif (tekanan langsung):

Menggunakan sistem kontrol PLC, sensor tekanan presisi tinggi mengumpulkan data tekanan secara real time dari saluran gas yang terhubung ke komponen penyegelan sampel.Sistem melalui tekanan → tekanan memegang → tekanan relief siklusSelama fase penyimpanan, ia memverifikasi apakah penurunan tekanan yang terdeteksi oleh sensor memenuhi kriteria uji, sehingga memvalidasi kinerja penyegelan pipa sampel.
Uji tekanan diferensial (tekanan diferensial):

Menggunakan sistem kontrol PLC, sensor tekanan presisi tinggi mengumpulkan data tekanan secara real time dari saluran gas yang terhubung ke ruang tertutup tekanan, mensimulasikan tekanan nominal IPX7 (150 kPa).Sistem melalui tekanan → tekanan memegang → tekanan relief siklus. Selama fase menunggu, ia memverifikasi apakah penurunan tekanan yang terdeteksi oleh sensor memenuhi kriteria uji,dengan demikian memvalidasi nilai perlindungan dan kinerja penyegelan dari perumahan sampel (dengan menggunakan perlengkapan bantu khusus untuk memastikan interior perumahan terbuka terhadap lingkungan luar).

Parameter teknis

Stasiun Uji	Stasiun tunggal (dua saluran)

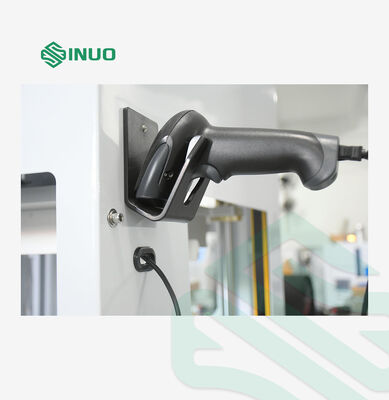

Mode Kontrol Listrik	Kontrol PLC cerdas dengan antarmuka layar sentuh berwarna 7 inci. Fitur akuisisi dan rekaman data 32-bit, scanner barcode, tampilan kurva tekanan-waktu, generasi laporan tes,dan fungsi pencetakan.
Spesifikasi Tekanan Uji	Saluran tekanan positif: 0-600 kPa, rasio resolusi: 0,001 kPa (0-4 desimal dapat dikonfigurasi); sensor menahan tekanan: 3 × skala penuh. Saluran tekanan diferensial: 0 ‰ 2000 Pa, rasio resolusi: 0,1 Pa (0 ‰ 4 tempat desimal dapat dikonfigurasi); sensor menahan tekanan: 13,8 MPa. Perangkat dihubungkan ke kompresor udara eksternal. Tekanan diatur sebelumnya melalui regulator tekanan pada panel peralatan (ke nilai yang lebih tinggi dari tekanan uji),kemudian dikendalikan dengan tepat oleh katup tekanan proporsional built-in untuk mengatur tekanan masuk ke produk, dengan parameter yang dapat dikonfigurasi melalui layar sentuh.
Keakuratan Sensor	0.055%
Satuan Tekanan Tersedia	kPa, kg/cm2, PSI, mbar, bar, Torr, mmH2O, mmHg
Unit kebocoran yang tersedia	Pa, Pa/s, mL/s, mL/min, L/min, Pa·m3/s

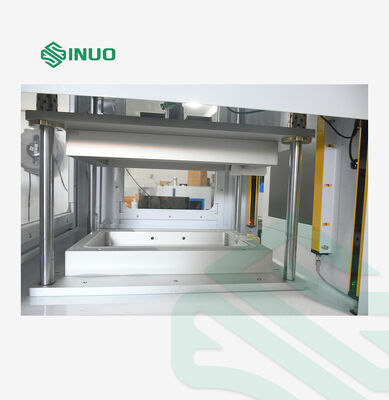

Modus Uji	1. Tes tekanan positif untuk tabung pendingin cair: Sambungkan perlengkapan yang dipasang ke perlengkapan tabung sampel. Tekanan tabung; setelah tekanan target tercapai,Tutup katup dan tahan tekanan. Memantau penurunan tekanan selama periode yang ditetapkan. Alarm diaktifkan jika penurunan melebihi batas yang diizinkan; tekan reset untuk melepaskan tekanan. Jika tes lulus, tekanan dilepaskan secara otomatis. 2. Percobaan IP Rating Housing: Letakkan sampel dalam cetakan atas dan bawah khusus. Tekan start untuk memulai tes; silinder pneumatik secara otomatis menekan ke bawah untuk membentuk ruang tertutup.Menerapkan tekanan positif ke celah antara cetakan dan sampel pistol pengisianSetelah tekanan target tercapai, tutup katup dan tahan tekanan.Alarm diaktifkan jika penurunan melebihi batas yang diizinkanJika tes berhasil, tekanan akan dilepaskan secara otomatis.
Medium pengujian	Udara kering, disuplai oleh kompresor udara dengan tekanan 0,6~0,8 MPa.
Metode Kontrol Tekanan	Dikendalikan oleh katup tekanan proporsional.
Waktu menahan tekanan	Disesuaikan dari 0999.9 s (dalam detik), ditampilkan pada layar sentuh.
Proses pengujian	Tekanan → Penanganan Tekanan → Pengurangan Tekanan. tes satu sentuhan dimulai setelah pemindaian barcode; hasil tes dicatat di komputer.
Operating Air Pressure	00,8 MPa
Perlengkapan Sampel	Termasuk satu set cetakan khusus profil, ditempatkan di ruang vakum besar (dihapus).
Konektor penyegelan	Dapat disesuaikan
Perlengkapan Bantuan Kebocoran Tinggi	Satu set, dirancang untuk memungkinkan bagian dalam rumah pistol pengisian untuk berkomunikasi dengan lingkungan luar.
Saluran Parameter	Hingga 64 kelompok (1 ~ 64) dari parameter uji dapat disimpan
Pengaturan Siklus Uji	Disesuaikan dari 0 sampai 999 detik.
Tampilan kurva tekanan-waktu	Tampilan real-time melalui perangkat lunak pengumpulan data pada layar sentuh
Gambar referensi
Penyimpanan Data Uji	Diekspor melalui antarmuka USB
