IEC 62196 Sistem Uji arus dan peningkatan suhu uji waktu pendek untuk konektor EV

Gambaran keseluruhan produk:

Sistem pengujian ini memenuhi persyaratan standar IEC 62196-1Ed.4CDV 2020 klausa 12.3, Pasal 24, Tabel 10, Pasal 34.2, 34.4 dan 35.4., IEC 62196-2, IEC 62196-3, dll.

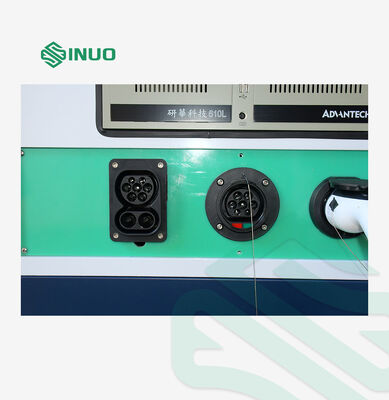

Ini cocok untuk mendeteksi tes kenaikan suhu setelah colokan dan soket EV melewati arus nominal,dan menilai pemanasan permukaan aksesoris listrik ketika arus beban dihubungkan, dan apakah kenaikan suhu terminal memenuhi persyaratan standar.

Fitur Peralatan

Sistem ini menggunakan perangkat lunak yang diprogram sendiri yang dikendalikan oleh komputer.Ini digunakan untuk menilai pemanasan permukaan dan kenaikan suhu elektroda dari antarmuka pengisian dan aksesori listrik ketika terhubung ke arus beban, dan untuk memeriksa apakah kenaikan suhu memenuhi persyaratan standar.

Parameter teknis utama

1. Output Workstation: 1 stasiun output DC

•Tegangan Keluar Maksimal: DC kurang dari DC 15V

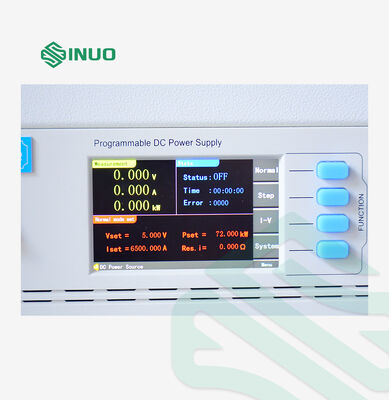

•Output arus uji yang dapat disesuaikan secara konstan: DC 200 ∼6500A

•Keakuratan Tampilan Saat Ini: ± (0,25% dari pembacaan + 0,25% dari kisaran), resolusi 1A

•Keakuratan Tampilan Tegangan: ± ((0,25% dari pembacaan + 0,25% dari kisaran), resolusi 0,01V

• Stabilitas arus uji: ± ((1% dari nilai yang ditetapkan + 0.5A), waktu respons sekitar 1 s

2.Sumber Daya Kontak Kontrol: kisaran arus AC (0 ̊2) A

3.Mode operasi: Mode terus menerus, mode On/Off, mode kontrol suhu otomatis

• Mode On/Off terus menerus:
  • Waktu pengujian modus terus menerus: 0,01 ‰ 99,99 jam
  • Mode ON/OFF Daya ON/OFF Waktu: 0,01 ¢ 99,99 jam
  • On/Off Count: 1 ¢9999 kali, berhenti secara otomatis ketika hitungan tercapai
  • Pengaturan arus: Pengaturan kontrol yang dapat diprogram (bisa dikonfigurasi sesuai dengan IEC62196, dengan kombinasi waktu dan arus seperti yang ditunjukkan dalam tabel di bawah ini)


Mode Kontrol Suhu Otomatis:
Sistem dapat mengatur nilai kenaikan suhu yang stabil dan secara otomatis menemukan nilai arus yang sesuai.

•Rentang pengaturan kenaikan suhu: 0-100°C

•Keakuratan stabilitas: ± 0,5°C

•Automatis menghitung arus yang dibutuhkan untuk kenaikan suhu yang diinginkan

4.Pengujian Peningkatan Suhu (Penggunaan Perangkat Pemeriksaan Suhu Terbina):

•Rentang Pengukuran Suhu: 0~260°C, Keakuratan: ±0,3% dari pembacaan + 1°C; Resolusi: 0,1°C

• Titik Pengukuran Suhu: 16 saluran (termasuk 1 titik untuk mengukur suhu lingkungan)

•Tipe termokopel yang didukung: Instrumen ini mendukung tipe termokopel J, K, T, E, S, N, B, R.

•Termokopel yang Digunakan untuk Pengukuran: Amerika Serikat Ω Perusahaan K-tipe 30AWG termokopel kawat halus, panjang 2 meter, total 20 buah.

•Sonde Suhu: Sonde Suhu dapat melakukan pengujian langsung tanpa merusak instrumen.

•Kecepatan Pemindaian Suhu & Interval Rekaman: 0.1~1800 detik untuk semua saluran.

•Perekaman Data Suhu: Diisi secara otomatis oleh komputer, dengan konfigurasi untuk perangkat lunak uji komputer.

•Perangkat lunak dapat mengatur saluran suhu lingkungan, dan secara otomatis mengurangi suhu lingkungan selama pengumpulan data.

5.Fungsi pengujian penurunan tegangan dan resistensi:
Peralatan ini dikonfigurasi dengan meter mV yang dapat mendeteksi penurunan tegangan di seluruh konektor dan menghitung nilai resistensi yang sesuai.

6.Konfigurasi Komputer Kontrol Industri Terintegrasi Layar Sentuh:
Sistem ini mencakup satu komputer kontrol industri terintegrasi dengan spesifikasi berikut:

• • CPU: Pentium 4/1.8G atau lebih tinggi
  • Memori: 4GB
  • Storage: 64GB Solid State Drive
  • Tampilan: layar LCD 15 inci
  • Sistem operasi: XP versi bahasa Inggris
  • Perangkat lunak: Perangkat lunak pengolahan kantor

A. Pengaturan daya:

· Pengaturan yang dapat diprogram memungkinkan konfigurasi tidak kurang dari 10 segmen arus, memungkinkan implementasi terus menerus dari nilai arus yang berbeda.

· Fitur fungsi switch berbasis jam, pengaturan antarmuka yang dapat disesuaikan, penyesuaian otomatis, dan reset otomatis.

B. Multiple mode operasi:

· Mode terus menerus, mode ON/OFF, mode kontrol suhu otomatis.

C. Tampilan data:

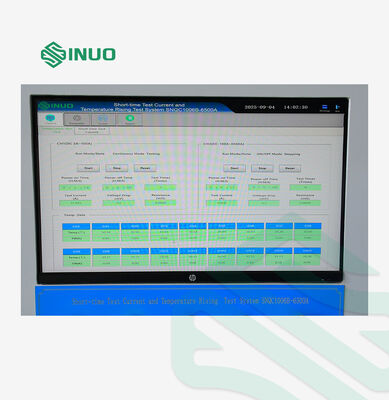

· Tampilan waktu nyata dari nilai suhu, nilai arus, dan kurva sumbu waktu untuk setiap saluran.

· Frekuensi pengambilan sampel: 100ms hingga 1800s disesuaikan.

· Interval rekaman data: 100ms ke 1800s disesuaikan.

D. Penyimpanan data:

· Mampu menyimpan data uji secara otomatis atau manual dengan ruang penyimpanan setidaknya 8 GB.

E. Ekspor data:

· Mendukung ekspor data USB dalam CSV, XLSX, dan format lainnya.

F. Pengaturan daya (Tambahan):

· Pengaturan yang dapat diprogram untuk mengkonfigurasi tidak kurang dari 10 program output arus, aplikasi terus menerus dari nilai arus yang berbeda, fungsi switch jam, antarmuka operasi yang dapat disesuaikan,penyesuaian otomatis, dan reset otomatis.

7Sumber Daya:

· AC 220V ± 10%, 50/60Hz, 50KVA

8Dimensi:

· Sekitar 1000mm (W) × 1300mm (D) × 1800mm (H), Berat: Sekitar 400kg

· Dilengkapi dengan roller tugas berat dengan rem untuk gerakan mudah dan fiksasi.

9. Overload dan Overcurrent Perlindungan:

· Perangkat secara otomatis mematikan output saat berhenti.

· Perangkat dapat bekerja terus menerus untuk jangka waktu yang lama, stabil dan dapat diandalkan.

10. Konfigurasi perlengkapan pengujian kenaikan suhu:

· Dimensi: 800*400*400mm

· Penutup transparan akrilik

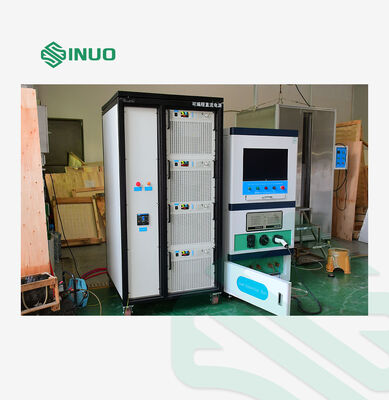

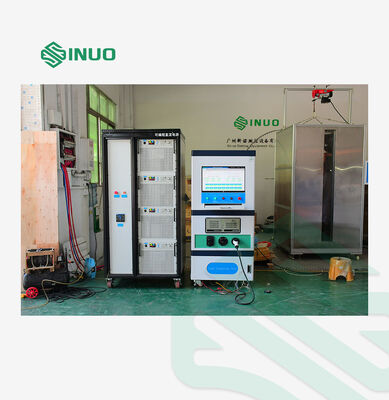

11Diagram Peralatan Umum (Gambar termasuk pengaturan komputer):
