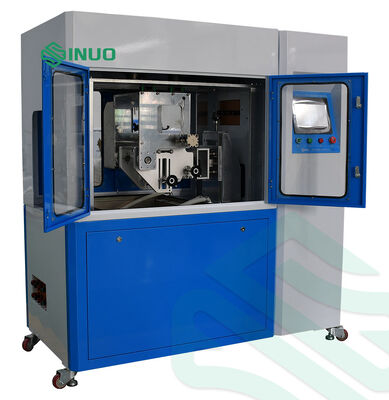

IEC 62196-3 Peralatan Pengisian EV dan Peralatan Uji Ketahanan Kopling Industri

IEC 62196-3 Peralatan Pengisian EV dan Peralatan Uji Ketahanan Kopling Industri

Nama merek:	Sinuo
Nomor Model:	SNQC1005A
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	5 set per Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Rentang sampel uji:

AC dan DC Pengisian Senjata

Metode pengendalian:

Kontrol terintegrasi cerdas Mitsubishi PLC, pengoperasian antarmuka sentuh manusia-mesin berwarna 7

Modus Operasi:

Operasi manual atau yang dikendalikan program

Kecepatan Tes:

0-1100mm/s dapat diatur langsung di layar sentuh

Test Stroke:

0-150mm, dapat diatur sebelumnya (jarak antara steker uji dan soket uji adalah ≥50mm)

Memuat:

Eksternal, dapat bekerja dengan SN2217-480V250A

Kemasan rincian:

kayu lapis

Menyediakan kemampuan:

5 set per Bulan

Menyoroti:

Peralatan uji pengisian IEC 62196-3 EV

penguji daya tahan kopling industri

Peralatan pengujian konektor EV dengan garansi

Deskripsi Produk

IEC 62196-3 Peralatan Pengisian EV dan Peralatan Uji Ketahanan Kopling Industri

Informasi produk:

Standar: Peralatan pengujian ini memenuhi persyaratan IEC 62196-3: 2020 klausul 22 dan 23, IEC 62196-1: 2020 klausul 22 dan klausul 23, IEC 60309-1: 2012 klausul 20 dan klausul 21, dll.

Hal ini digunakan untuk memverifikasi apakah aksesori listrik seperti antarmuka pengisian kendaraan listrik, colokan industri, outlet dan kopling dapat menahan mekanik,tegangan listrik dan termal yang terjadi selama operasi normal tanpa keausan yang berlebihan atau efek berbahaya lainnya.

Servo motor menggerakkan mekanisme untuk membuat sampel uji mengulangi tindakan penyisipan dan penarikan. Beban eksternal dapat digunakan untuk tes kapasitas pemecahan.,stroke, dan sudut semua dapat diatur di layar sentuh.

Luas sampel, penggunaan, prinsip, struktur dan lingkungan penggunaan:

Sampel dan batasan	Antarmuka pengisian kendaraan listrik, colokan industri, soket dan kopling
Penggunaan uji	Hal ini digunakan untuk menguji apakah aksesoris listrik seperti antarmuka pengisian kendaraan listrik, colokan dan soket industri, dan kopling dapat menahan tegangan mekanik,tegangan listrik dan tegangan termal yang terjadi selama penggunaan normal tanpa keausan yang berlebihan atau efek berbahaya lainnya, dengan tujuan untuk memverifikasi keandalan mereka.
Prinsip pengujian	Mekanisme servo motor drive digunakan untuk melakukan aksi linear plug-and-pull berulang pada sampel, dan beban eksternal dapat terhubung untuk uji on-off.stroke, dan sudut semua dapat diatur melalui layar sentuh.

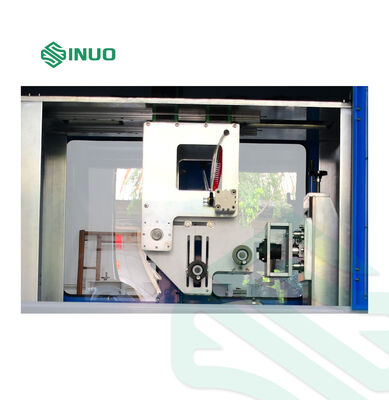

Struktur dan fitur	Ini mengadopsi bingkai terintegrasi, digerakkan oleh servo motor, sekrup bola presisi dan transmisi sabuk sinkron, operasi layar sentuh warna dan fungsi tampilan digital yang kuat,Sistem kontrol cerdas PLC; ia juga menggunakan tiga sumbu pengikat diatur, cocok untuk pengisian senjata antarmuka uji jangka hidup.
Lingkungan penggunaan	Sumber daya: AC220V±10%/50-60Hz, 2Kw, suhu kerja 0-40°C, kelembaban 30%-90%; Dimensi keseluruhan: sekitar W1000D750H1200mm; berat: sekitar 150kg

Parameter teknis:

Isi tes	a) Pemecahan dan kapasitas; b) Operasi normal
Jangkauan sampel uji	Pistol pengisian AC dan DC
Stasiun pengujian	Stasiun tunggal
Metode kontrol listrik	Mitsubishi PLC kontrol terpadu cerdas, 7 inci warna antarmuka sentuhan manusia-mesin operasi
Modus operasi	Operasi manual atau dikendalikan oleh program
Fungsi	Ini memiliki fungsi untuk mensimulasikan operasi normal antarmuka pengisian, yang dapat mewujudkan operasi plug-in dan pull-out antarmuka pengisian,juga memiliki pengaturan yang dapat diprogram kecepatan uji, waktu uji dan waktu uji
Mode drive	Servo motor menggerakkan gerakan plugging dan unplugging dan gerakan rotasi dan cair-lembab,dan tabung bantu menyadari pembukaan dan penutupan mekanisme interlocking switch.
Perlengkapan sampel dan metode penjepit	Klem mekanik, Klem X / Y / Z tiga dimensi diatur, posisi titik Klem diatur, Klem universal cocok untuk standar nasional, standar Amerika,Antarmuka pengisian AC/DC standar Eropa
Melengkapi otomatis	Dilengkapi dengan mekanisme membalik otomatis pada penjepit pistol pengisian, yang dapat diputar 90o dan waktu menahan flip dapat diatur secara sewenang-wenang dalam kisaran (0 ~ 600) s,yang dapat mencapai pengujian pencelupan larutan untuk IEC 62196-1:2022 Pasal 23.3.2.
Jumlah uji coba	0~999999 kali, dapat diatur sebelumnya, berhenti secara otomatis ketika hitungan mencapai nilai yang ditetapkan
Waktu konduksi kapasitas pemecahan	1-999.9s, dapat diatur sebelumnya (standar mengharuskan bahwa kontak listrik harus dipertahankan untuk tidak lebih dari 4s dan tidak kurang dari 2s)
Tingkat plug dan tarik kembali	0-10 kali/menit, dapat diatur sebelumnya (3,75 siklus/menit, 7,5 pukulan/menit)
Tekanan uji	0-150mm, dapat diatur sebelumnya (jarak antara colokan uji dan soket uji ≥50mm)
Kecepatan pengujian	0-1100mm/s dapat diatur secara langsung di layar sentuh
Tampilan nilai kekuatan	Dilengkapi dengan sensor gaya 50kg range, yang dapat memantau nilai gaya secara real time, membentuk kurva gaya-waktu, menampilkan kekuatan massal penempatan dan kekuatan ekstraksi,dan menampilkan nilai kekuatan saat ini, rentang nilai kekuatan (0 ~ 500) N
Perangkat pengunci	Ini memiliki fungsi menekan perangkat penguncian mekanis secara otomatis untuk mensimulasikan kondisi operasi normal.
Tangki larutan	Dilengkapi dengan satu tangki larutan, yang dapat menampung IEC 62196-1:2022 klausa 23.3.2 larutan air garam dan debu simulasi, harap dicatat bahwa larutan harus disiapkan oleh pengguna
Persyaratan pencelupan larutan	Jumlah rendam, waktu rendam, waktu pengeringan, waktu plug-in dan penarikan, dan waktu siklus dapat diatur
Beban	Eksternal, dapat bekerja dengan SN2217-480V250A
Fungsi deteksi	Ketika beban dihubungkan, itu dapat menyadari alarm putus sirkuit dan mencatat waktu saat ini.
Perlindungan keselamatan	Perlindungan tanah, perlindungan sirkuit pendek, perlindungan overload

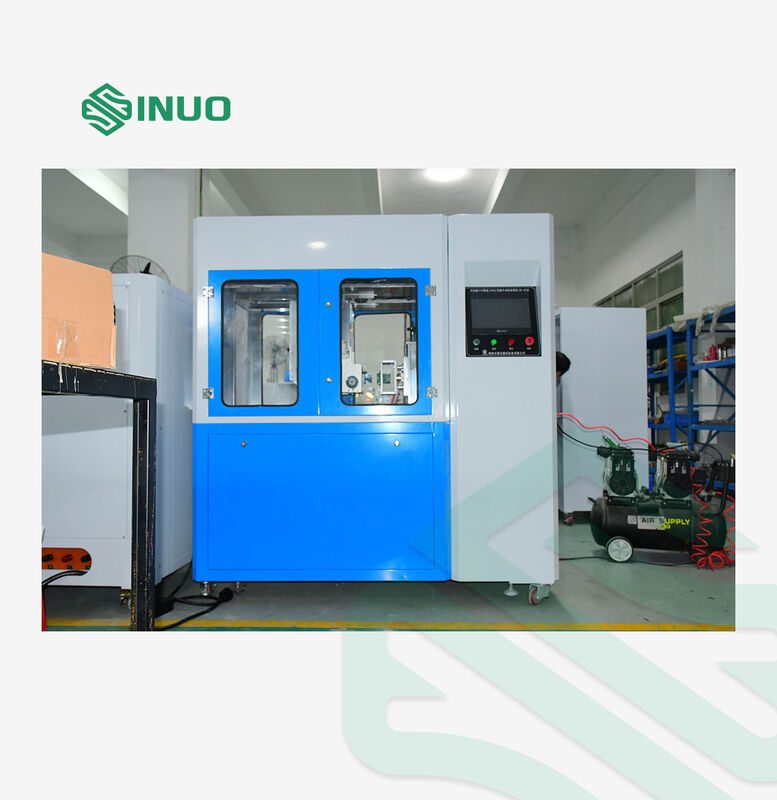

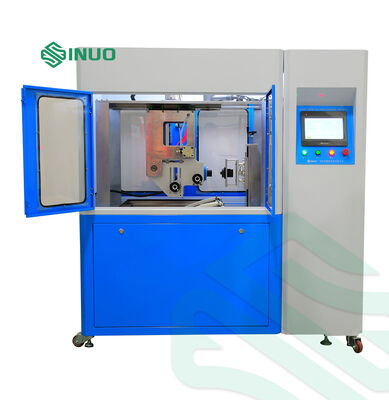

Rincian produk

IEC 62196-3 Peralatan Pengisian EV dan Peralatan Uji Ketahanan Kopling Industri 2
