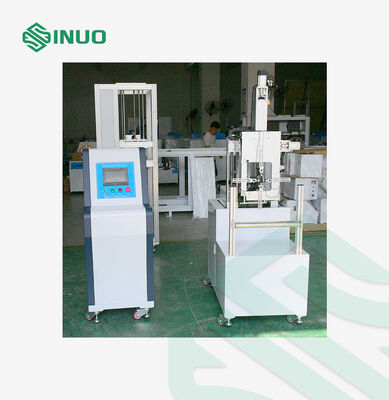

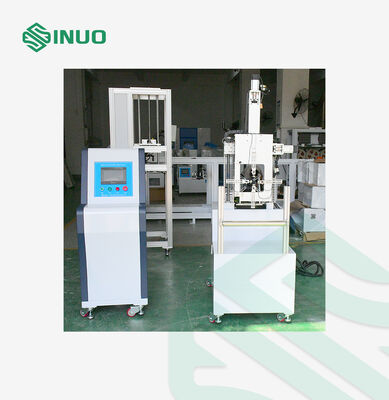

Peralatan pengujian konektor EV dengan kekuatan 500N yang diterapkan dan aplikasi kekuatan empat arah untuk uji kesalahan keselarasan ofset

Nama merek:	Sinuo
Nomor Model:	SNQC1017
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	30 set/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Waktu aplikasi memaksa:

0 ～ 999 .9s

Nilai gaya yang diterapkan:

0-500N

Jumlah percobaan:

0-999999 kali

Waktu interval:

0～999,9 detik

Perkiraan berat peralatan:

200 kg

Platform Dukungan Aktuator:

1200 × 800 × 1500 mm (W × D × H);

stasiun:

Stasiun tunggal

Kabinet:

500 × 400 × 1400 mm (W × D × H);

Kemasan rincian:

Kasus kayu lapis

Menyediakan kemampuan:

30 set/bulan

Menyoroti:

Peralatan Pengujian Konektor EV Kekuatan Terapan 500N

Perangkat Uji Kesalahan Penyusunan Offset dengan Aplikasi Kekuatan Empat Arah

PLC Control and Touchscreen Operation EV Charging Interface Misalignment Tester

Deskripsi Produk

Peralatan pengujian konektor EV

Perangkat khusus untuk mensimulasikan gaya offset operasional dan menguji kekuatan kompresi konektor EV selama skenario salah selaras antarmuka pengisian.

Standar Kepatuhan

Peralatan pengujian ini sesuai dengan UL2552-2022, klausul 54C.3 dan Gambar 54C.2, IEC62196-1.

Gambaran Umum Peralatan

Sampel dan Pembatasan:Antarmuka pengisian
Aplikasi:Menerapkan kekuatan ke atas, ke bawah, kiri, dan kanan ke titik pegangan pistol pengisian untuk mensimulasikan operasi offset selama penggunaan normal dan memverifikasi kekuatan kompresi di semua arah
Prinsip pengujian:Servo motor mendorong manipulator untuk menerapkan kekuatan dalam empat arah (-X, +X, -Y, +Y) dengan nilai kekuatan dan waktu interval sesuai dengan persyaratan standar

Struktur dan Karakteristik Peralatan

Sistem kontrol PLC dengan operasi layar sentuh dan sensor kekuatan empat arah untuk pemantauan
Satu stasiun kerja independen untuk menguji satu sampel dalam empat arah
Desain kabinet kontrol yang terpisah dan aktuator memungkinkan penempatan platform pendukung aktuator di ruang suhu konstan

Spesifikasi Fisik

Platform Dukungan Aktuator:1200 * 800 * 1500 mm (W * D * H)
Kabinet kontrol:500 * 400 * 1400 mm (W * D * H)
Berat sekitar:200 kg.

Lingkungan Penggunaan

Sumber Daya:AC220V ± 10%/50-60Hz
Suhu operasi:5-35°C
Kelembaban:30%-90%

Parameter teknis

Parameter	Spesifikasi
Metode Kontrol dan Operasi	Kontrol PLC, operasi layar sentuh
Konfigurasi Stasiun	SNQC1016A-1 Stasiun tunggal
Arahan kekuatan	+X, -X, +Y, -Y diterapkan secara berurutan (program disesuaikan)
Mekanisme Penggunaan Kekuatan	sumbu YZ sumbu vertikal manipulator otomatis, sumbu X diatur

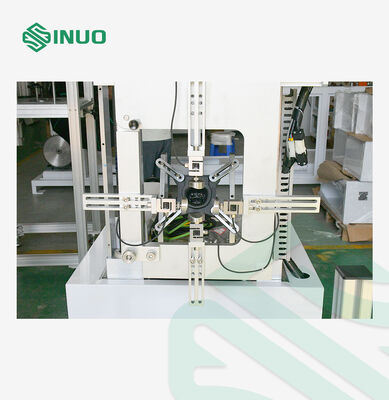

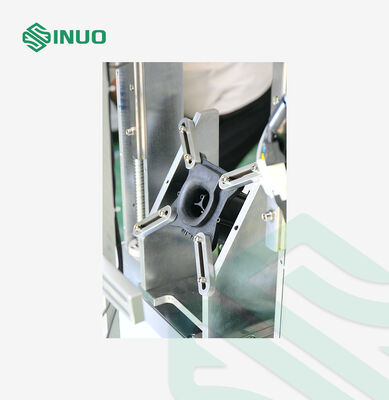

Perlengkapan spesimen	Klem bentuk busur universal untuk sebagian besar senjata pengisian, Klem bentuk V diatur 200mm kiri / kanan
Nilai kekuatan yang diterapkan	0-500N, preset dengan pemantauan sensor gaya dan kontrol sistem otomatis
Waktu Interval	0-999.9s, preset
Waktu penerapan kekuatan	0-999.9s, preset
Jumlah Percobaan	0-999999 kali, preset
Jarak pusat soket ke tanah	1m, lempeng pemasangan miring 30° (dari arah vertikal)
Fitur Perlindungan	Perlindungan overload, perlindungan kebocoran, perlindungan sirkuit pendek
