Peralatan Uji Pengeluaran Konektor Pengisian Kendaraan Listrik Mesin Uji Pengeluaran Steker EV

Peralatan Uji Pengeluaran Konektor Pengisian Kendaraan Listrik Mesin Uji Pengeluaran Steker EV

Nama merek:	Sinuo
Nomor Model:	SNQC1013
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	30 set/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Tabel Terapan:

Tabel 5

Angka Terapan:

Gbr13, gbr14

Standar Terapan:

IEC 62196-1

Klausul Terapan:

Klausul 14.1.5, 14.1.6

Konfigurasi Berat:

165-750N

Metode Operasi:

Operasi manual

Stasiun Uji:

Stasiun tunggal

Colokan Uji:

Disesuaikan

Kemasan rincian:

kasus kayu lapis

Menyediakan kemampuan:

30 set/bulan

Menyoroti:

Peralatan Pengujian Konektor EV Pengoperasian Manual

165-750N Konfigurasi Berat Penguji Konektor Pengisian Kendaraan Listrik

Alat Uji Stasiun Tunggal IEC 62196-1

Deskripsi Produk

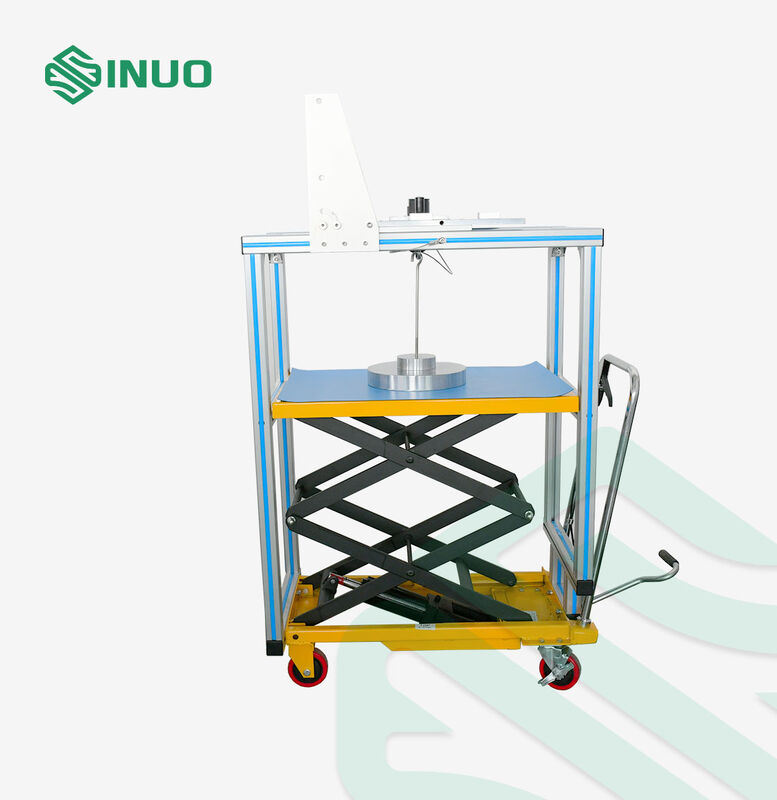

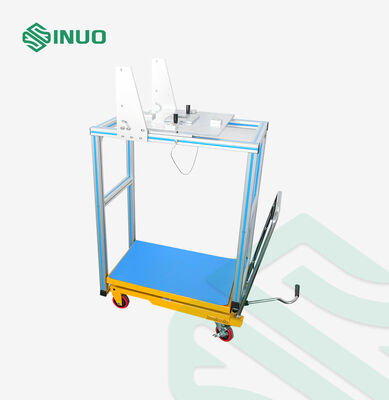

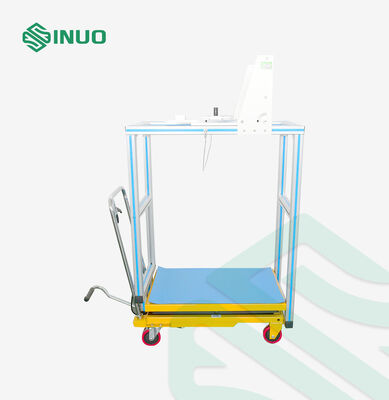

Peralatan Uji Penarikan Konektor Pengisian Kendaraan Listrik IEC 62196-1

Peralatan uji khusus ini mengukur gaya penarikan yang diperlukan saat melepaskan steker uji dari soket pengisian kendaraan listrik dan perangkat pengunci, memastikan kepatuhan terhadap standar keselamatan internasional.

Standar Kepatuhan

Sesuai dengan IEC 62196-1:2022 pasal 14.1.5, 14.1.6, gambar 13, gambar 14

Ikhtisar Peralatan

Dirancang untuk memverifikasi gaya penarikan saat steker uji dilepas dari stopkontak dan mekanisme pengunci, memastikan kinerja dan keselamatan konektor yang tepat.

Spesifikasi Teknis

Steker uji memiliki kontak yang digiling halus dari baja yang dikeraskan dengan kekasaran permukaan tidak melebihi 0,8 µm di atas panjang aktifnya. Kontak diberi jarak pada jarak nominal dengan toleransi ±0,05 mm.

Dimensi kontak steker atau jarak antara permukaan kontak untuk jenis steker lainnya sesuai dengan dimensi minimum yang ditentukan dalam lembar standar yang relevan, dengan toleransi +0,010mm.

Catatan: Steker uji tidak termasuk dalam peralatan ini. Silakan gunakan steker uji yang dipesan secara terpisah seperti yang tercantum di bawah ini:

Tidak	Standar	Nomor Gambar	Nama	QTY
1	IEC62196-2/Ed.3/CDV (C) IEC(E)	LEMBAR STANDAR 2-I lembar 1	Steker-uji:32A,250 V AC INLET KENDARAAN	1
2	IEC62196-2/Ed.3/CDV (C) IEC(E)	LEMBAR STANDAR 2-Ilb lembar 1	Steker-uji:63 A, 480 V TIGA FASE ATAU 70 A, 250 V FASE TUNGGAL	1
3	IEC62196-2/Ed.3/CDV (C) IEC(E)	LEMBAR STANDAR 2-Ild lembar 1	INLET KENDARAAN UJI: 63 A, 480 V TIGA FASE ATAU 70 A, 250 V FASE TUNGGAL	1
4	IEC62196-2/Ed.3/CDV (C) IEC(E)	LEMBAR STANDAR 2-Ilf lembar 1	INLET KENDARAAN UJI: 63 A, 480 V TIGA FASE ATAU 70 A, 250 V FASE TUNGGAL	1
5	IEC62196-2/Ed.3/CDV (C) IEC(E)	LEMBAR STANDAR 2-Illa lembar 1	Steker-Uji: 16 A, 250 V FASE TUNGGAL PLUG DENGAN 1 KONTAK PILOT	1
6	IEC62196-2/Ed.3/CDV (C) IEC(E)	LEMBAR STANDAR 2-Illa lembar 3	INLET KENDARAAN UJI : 16A, 250V INLET KENDARAAN FASE TUNGGAL DENGAN 1 KONTAK PILOT
7	IEC62196-2/Ed.3/CDV (C) IEC(E)	LEMBAR STANDAR 2-Illb lembar 1	Steker-Uji : 32 A, 250 V FASE TUNGGAL PLUG DENGAN 2 KONTAK PILOT	1
8	IEC62196-2/Ed.3/CDV (C) IEC(E)	LEMBAR STANDAR 2-Illb lembar 3	INLET KENDARAAN UJI : 32A, 250V INLET KENDARAAN FASE TUNGGAL DENGAN 2 KONTAK PILOT
9	IEC62196-2/Ed.3/CDV (C) IEC(E)	LEMBAR STANDAR 2-Illc lembar 1	Steker-Uji : 63 A, 480 V TIGA FASE PLUG DENGAN 2 KONTAK PILOT	1
10	IEC62196-2/Ed.3/CDV (C) IEC(E)	LEMBAR STANDAR 2-Illc lembar 3	INLET KENDARAAN UJI: 63 A, 480 V INLET KENDARAAN TIGA FASE DENGAN 2 KONTAK PILOT
11	IEC62196-3/Ed.2/CDV (C) IEC(E)	LEMBAR STANDAR 3-Ib Lembar 1	KONEKTOR KENDARAAN UJI	1
12	IEC62196-3/Ed.2/CDV (C) IEC(E)	LEMBAR STANDAR KONFIGURASI BB COUPLER KENDARAAN 250 A 900 V DC LEMBAR STANDAR 3-Iia Lembar 1	KONEKTOR KENDARAAN UJI	1
13	IEC62196-3/Ed.2/CDV (C) IEC(E)	LEMBAR STANDAR 3-IIIa Lembar 2	INLET KENDARAAN UJI	1
14	IEC62196-3/Ed.2/CDV (C) IEC(E)	LEMBAR STANDAR 3-Iva INLET KENDARAANMODUS 2, 3 DAN 4 Lembar 2	INLET KENDARAAN UJI	1
15	IEC62196-3/Ed.2/CDV (C) IEC(E)	LEMBAR STANDAR 3-Ivb INLET KENDARAAN SEMUA MODUS Lembar 1	INLET KENDARAAN UJI	1

Gambar Produk
