Mesin pengujian konektor AC EV

Mesin pengujian konektor AC EV

Nama merek:	Sinuo
Nomor Model:	Sneq08
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	20 set/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Rentang uji resistensi:

1 - 5000Ω

Rentang uji termistor:

100 - 50.000Ω

Rentang tahan tegangan:

AC 0-5KV/DC 0-6KV

Tegangan uji isolasi:

DC 100 - 1000V

Rentang resistensi isolasi:

1MΩ - 1GΩ

Metode Input Data:

Pemindai (kode barcode/qr)

Sistem Pengendalian:

PLC + PC Industri

Integrasi komputer:

Mendukung integrasi MES (opsional)

Pasokan Udara:

0,6 MPa

Rentang Resistensi Bawaan:

1–5000Ω

Steker AC 16A:

RC Tidak Ditekan: 680Ω, RC Ditekan+R4:3,38 kΩ

Steker AC 32A:

RC Tidak Ditekan: 220Ω, RC Ditekan+R4:3,52 kΩ

Steker AC 63A:

RC Tidak Ditekan: 100Ω, RC Ditekan+R4:3,4 kΩ

Ukuran:

L 900 × T 800 × T 1800 mm

Berat:

300kg

Kemasan rincian:

Kotak kayu lapis

Menyediakan kemampuan:

20 set/bulan

Deskripsi Produk

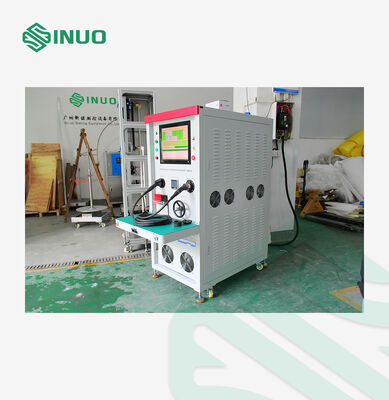

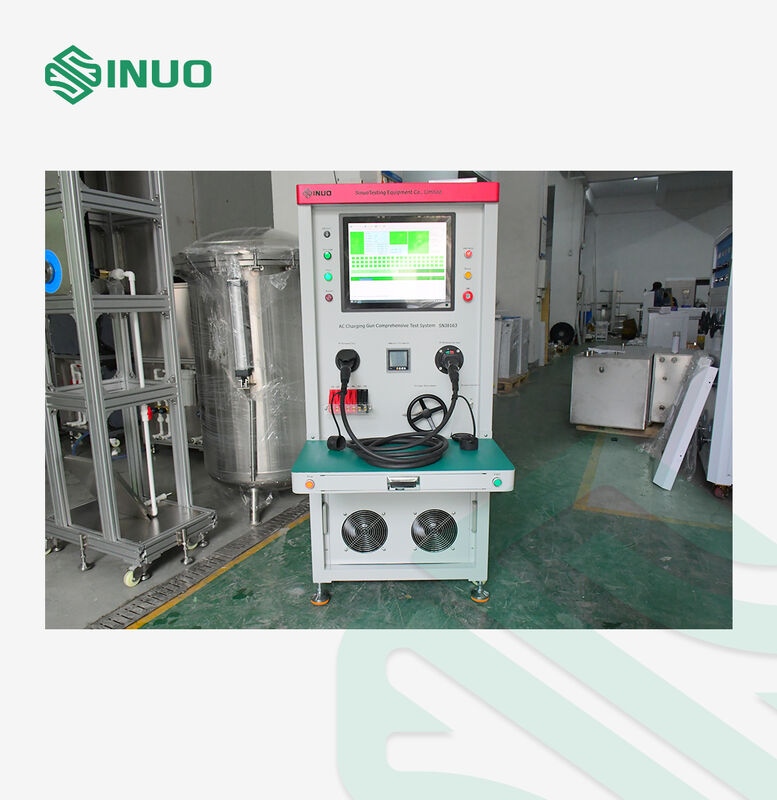

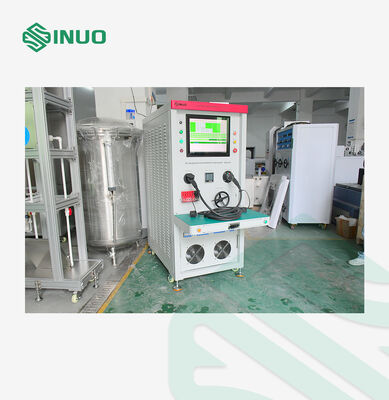

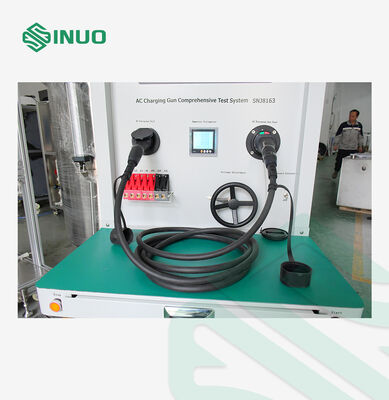

AC Charging Gun Comprehensive Test System Mesin pengujian konektor EV

Sistem uji ini terutama digunakan untuk pemeriksaan fungsional colokan AC sesuai dengan standar Cina (GB), Eropa (UE), dan Amerika (UL).dan hasil tes disimpan secara otomatis dalam laporanSemua fungsi diuji secara otomatis dalam satu run, memberikan efisiensi tinggi dan penghematan tenaga kerja,membuatnya cocok untuk produksi massal inspeksi penuh di pabrik.

Fungsi pengujian

Tes retakan, kontinuitas, sirkuit pendek, dan urutan kabel untuk setiap kawat individu
Uji ketahanan kontinuitas konduktor utama
Pengukuran resistansi internal (termasuk keadaan tombol tombol yang ditekan dan tidak ditekan)
Verifikasi kapasitas arus dan pengukuran penurunan tegangan
Uji isolasi antara kabel
Uji daya dielektrik (tegangan tinggi) antara kabel
Pengujian kabel termokopel

Spesifikasi Teknis

Sumber Daya	Single-phase AC 220V / 50Hz
Pasokan Udara	0.6 MPa
Sistem kontrol	PLC + PC Industri
Pemindaian Barcode	Perangkat ini dilengkapi dengan scanner untuk membaca barcode atau kode QR pada sampel uji. Pindai produk sebelum pengujian; setelah pengujian, kode yang dipindai secara otomatis dikaitkan dengan catatan uji,memungkinkan pelacakan.
Uji kontinuitas kawat	Putus, kontinuitas, sirkuit pendek, dan tes urutan kabel dilakukan melalui PLC Input / Output pemindaian.
Jangkauan Resistensi Terpadu	1 ‰ 5000 Ω, Keakuratan: 1% Batas atas dan bawah dapat ditetapkan untuk menentukan kualitas produk.
Resistensi CC & PE (Tombol Ditekan / Tidak Ditekan)	16A colokan AC:Tidak Ditekan RC: 680Ω, Ditekan RC+R4:3.38 kΩ 32A colokan AC:Tidak Ditekan RC: 220Ω, Ditekan RC+R4:3.52 kΩ 63A colokan AC:Tidak Ditekan RC: 100Ω, Ditekan RC+R4:3.4 kΩ Keakuratan pengukuran resistensi harus mencapai 1% ∼2%.
Jangkauan pengujian termistor	100-50.000 Ω, Keakuratan: 2% Batas atas dan bawah dapat ditetapkan untuk menentukan kualitas kontinuitas.
Uji Kapasitas Pengangkut arus & Penurunan Tegangan	Mengukur penurunan tegangan di seluruh konektor di bawah kondisi arus nominal dan overload. Transformer tiga fase terpasang: 0-380V output, beban tiga fase terpasang 0-35A. Jangkauan uji yang didukung: 3.3 kW 16A fase tunggal 7.4 kW 32A fase tunggal 11 kW 16A tiga fase 22 kW 32A tiga fase
Uji ketahanan isolasi	Fase tunggal: L-N, L-E, E-N Tiga fase:L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 Parameter: Tegangan uji: DC 100 ‰ 1000V (bisa disesuaikan) Batas bawah: 1 M1 GΩ (bisa disesuaikan) Keakuratan: ± 5% Alarm saat resistance < nilai yang ditetapkan
Uji Resistensi Dielektrik (Hi-Pot)	Fase tunggal: L-N, L-E, E-N Tiga fase: L1/L2/L3/E-N, L1/L2/L3/N-E, N/L2/L3/E-L1, L1/N/L3/E-L2, L1/L2/N/E-L3 Parameter: Tegangan pengujian: AC 0?? 5 kV / DC 0?? 6 kV (bisa disesuaikan) Batas arus kebocoran: AC 0,120 mA, DC 0,01 5 mA Keakuratan: ±1,5% + 3 digit Tampilan tegangan digital, pengaturan otomatis yang dapat diprogram Alarm jika arus kebocoran melebihi nilai yang ditetapkan
Stasiun Uji	Stasiun tunggal, satu produk per uji
Pemegang colokan	Pemegang colokan kendaraan AC UE, pemegang colokan pijakan AC EU, pemegang colokan AC GB, pemegang colokan AC AS
Plat ekor	Perlengkapan penekanan khusus yang cocok dengan produk uji, dengan penjepit dan pelat pelindung
Ketinggian Socket	750~1000 mm, dirancang secara ergonomis
