Ruang Uji Penetrasi Paku dan Penghancuran Baterai Peralatan Uji Keselamatan Baterai 300kN

Ruang Uji Penetrasi Paku dan Penghancuran Baterai Peralatan Uji Keselamatan Baterai 300kN

Standar & Klausul yang Dipatuhi

Sesuai dengan Standar SAE J2464 (Klausul 4.3.3.1: Uji Penetrasi; Klausul 4.3.6.1: Uji Penghancuran), uji penghancuran AIS 038 pada halaman no. 79 dari 106 cl.no. 3.2, Uji penetrasi paku pada halaman no. 101 dari 106 cl.no. 3.3.2 (a), IEC62133-2012, IS0 12405-4:2018, dll.

Ikhtisar Peralatan

1. Perangkat lunak pengujian memiliki fungsi akuisisi tegangan: sesuai dengan persyaratan pengujian baterai tunggal, hingga selongsong baterai pecah atau baterai korslet (tegangan internal baterai menjadi 0V), perubahan tegangan baterai selama pengujian akan dikumpulkan secara otomatis. Ketika tegangan nol, peralatan secara otomatis menghentikan pengujian.

2. Sesuai dengan persyaratan pengujian baterai daya: sistem pengujian pertama-tama dapat meremas hingga 30% dari ukuran modul baterai (yaitu, deformasi). Atau atur nilai tekanan tertentu (seperti gaya ekstrusi adalah 20kN). Ketika uji ekstrusi mencapai nilai gaya yang ditetapkan dan waktu penahanan tekanan yang ditetapkan juga tercapai, peralatan menghentikan pengujian.

3. Sampel dapat diuji sesuai dengan salah satu dari tiga kondisi tekanan, deformasi, dan tegangan.

4. Tiga mode pengujian dapat digunakan sebagai variabel kontrol untuk kombinasi kondisi apa pun. Artinya, tiga atau dua kondisi pengujian dapat diatur pada saat yang sama. Jika salah satu dari kondisi terpenuhi, perangkat akan menghentikan pengujian.

5. Sistem pengujian dapat menampilkan kecepatan selama pengujian. Kecepatan pengujian yang diperlukan untuk pengujian juga dapat diatur dalam perangkat lunak komputer.

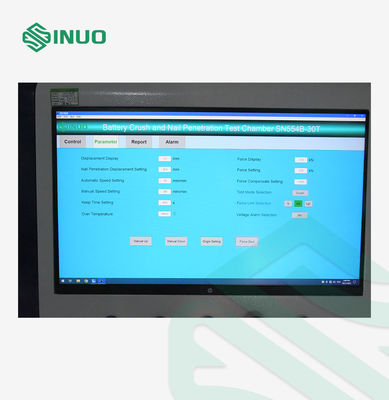

6. Sistem operasi komputer diproses dalam kotak dialog windows. Mode tabel dapat direncanakan sendiri. Data pengujian direkam selama proses. Ini menyediakan fungsi penyimpanan, perbandingan, dan pelacakan.

7. Papan utama kontrol pengujian khusus dapat merekam gaya, perpindahan, dan tegangan pada saat yang sama. Papan utama kontrol akan mengirimkan instruksi ke komputer secara real time, dan antarmuka kontrol akan merekam dan memantau gaya ekstrusi, suhu, tegangan, kecepatan, dan deformasi secara real time. Sangat mudah untuk menghasilkan laporan atau mengekspor data secara langsung. Papan utama kontrol mudah dioperasikan.

8. Selama pengujian, fungsi pengujian dapat dikontrol dengan mengumpulkan sinyal tegangan. Tegangan akan berubah selama pengujian baterai. Masukkan nilai tegangan tertentu dalam sistem pengujian, dan sistem mengeluarkan sinyal. Uji ekstrusi berhenti ketika nilai tegangan yang ditetapkan tercapai.

Parameter Teknis

Ukuran sel baterai pengguna	Ukuran maksimum (panjang x lebar x tinggi): 300*300*250mm, berat: 18kg-30kg

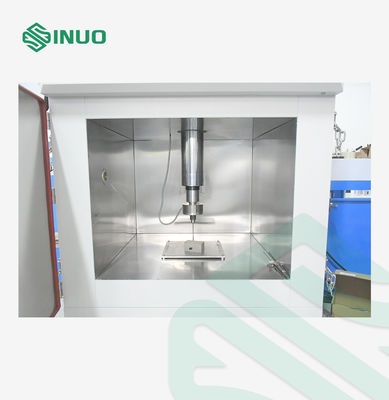

Ruang uji	1000×1000×1000mm (lebar, kedalaman, dan tinggi)
Dimensi	1200×1500×1850mm (lebar, kedalaman, dan tinggi, tunduk pada desain sebenarnya)

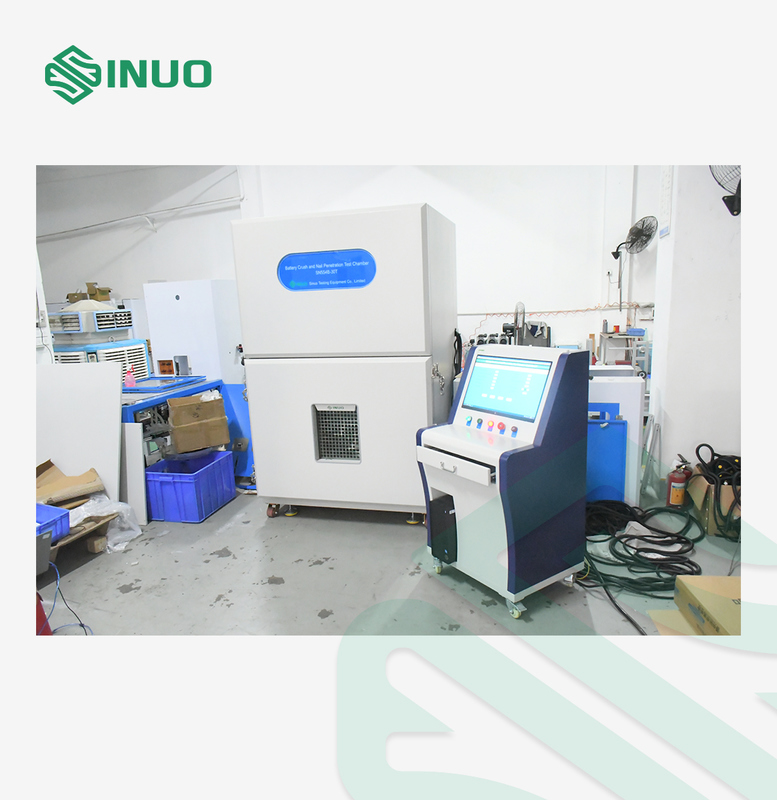

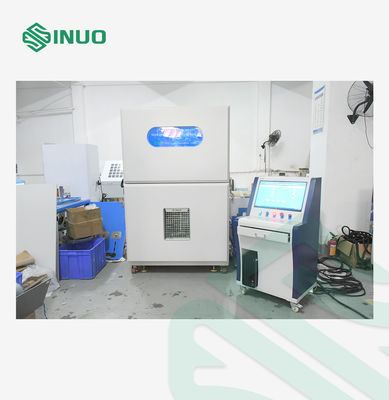

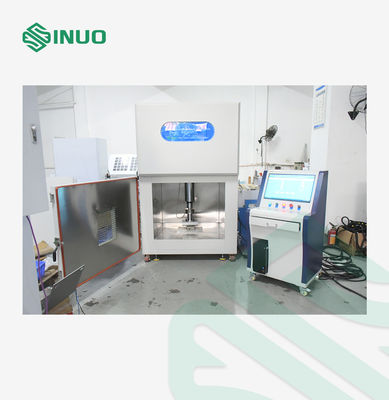

Struktur peralatan	Struktur tipe kotak
Port pembuangan asap	Port pembuangan asap berdiameter 100mm
Lubang uji	Lubang 50mm dibuka di setiap sisi
Metode kontrol	Kontrol komputer jarak jauh, jarak ≥10m
Metode penggerak	Servo Motor + Penggerak silinder listrik
Rentang tekanan	1～300kN, rentang maksimum sensor 306kN
Akurasi tekanan	±1%FS
Resolusi tekanan	0.01kN
Waktu penahanan tekanan	0~99min59s, dapat diatur
Kecepatan akupunktur penghancuran	0.1-83mm/s (dapat disesuaikan)
Akurasi kecepatan	0.1mm/s~5mm/s, akurasi ±0.05mm/s; 5mm/s~83mm/s, akurasi ±0.1mm/s
Resolusi kecepatan	≤0.01mm/s
Perpindahan	0～300mm
Akurasi perpindahan	±0.1mm
Jarum baja	1) Spesifikasi: Φ3mm, Φ4mm, Φ5mm, Φ6mm, Φ8mm, Φ20mm 2) Panjang: L=200mm 3) Bahan:Perlakuan Panas Baja 4) Sudut: 45°~60° 5) Kuantitas: 2 masing-masing
Arah jarum penghancur	Penghancuran dan akupunktur dari atas ke bawah

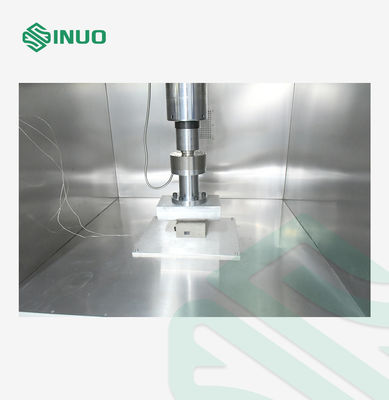

Kepala penghancur	1, R75*250mm semi-silinder, mudah dibongkar. 2, 2R75*250mm semi-silinder, mudah dibongkar.
Kepala penghancur datar	Dengan kepala penghancur datar 1. Kepala penghancur semi-silinder: jari-jari 100mm, yaitu, R100mm * 250mm. (Sesuaikan sesuai dengan kebutuhan pelanggan) 2. Kepala penghancur datar.
Penjepit jarum
Tampilan gaya	Tampilan komputer
Resolusi sensor	1／10000
Konversi unit	Kgf, N, kN
Sistem akuisisi suhu	Rentang akuisisi suhu 0～+1000℃
	Resolusi suhu: 0.1℃
	Akurasi pengukuran suhu: ±0.5℃
	Saluran akuisisi suhu: 2 saluran
	Frekuensi akuisisi suhu: 100ms
Sistem akuisisi tegangan	Rentang akuisisi tegangan: 0~100V
	Akurasi akuisisi tegangan: ≤±0.5%FS
	Resolusi: 10mV
	Saluran akuisisi tegangan: 1 saluran
	Frekuensi pengambilan sampel tegangan: 100ms
Panjang saluran pengambilan sampel	2m
Frekuensi akuisisi	≥50Hz
Kondisi pemutusan	Tekanan, tegangan, dan deformasi dapat diatur secara terpisah dan dipantau secara bersamaan. Pengujian dapat dihentikan selama satu atau lebih variabel mencapai nilai yang ditetapkan.
Daya	25KW
Catu Daya	380V
Berat (perkiraan)	800kg
