Peralatan Uji Penarikan Konektor Pengisian Kendaraan Listrik IEC 62196-1

Peralatan Uji Penarikan Konektor Pengisian Kendaraan Listrik IEC 62196-1

Nama merek:	Sinuo
Nomor Model:	SNQC1013
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/t
Kemampuan Penyediaan:	30 set/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Angka Terapan:

Gbr13, gbr14

Tabel Terapan:

Tabel 5

Klausul Terapan:

Klausul 14.1.5, 14.1.6

Standar Terapan:

IEC 62196-1

Metode Operasi:

Operasi manual

Konfigurasi Berat:

165-750N

Colokan Uji:

Disesuaikan

Stasiun Uji:

Stasiun tunggal

Kemasan rincian:

Kasing kayu lapis

Menyediakan kemampuan:

30 set/bulan

Menyoroti:

Peralatan uji konektor pengisian EV

Penguji penarikan IEC 62196-1

Perangkat penguji konektor kendaraan listrik

Deskripsi Produk

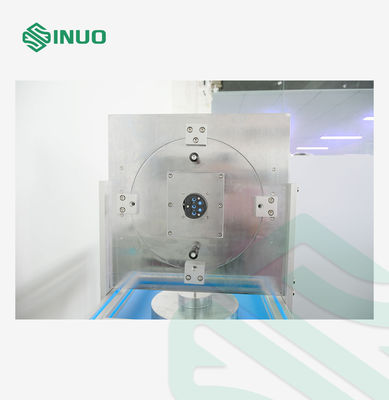

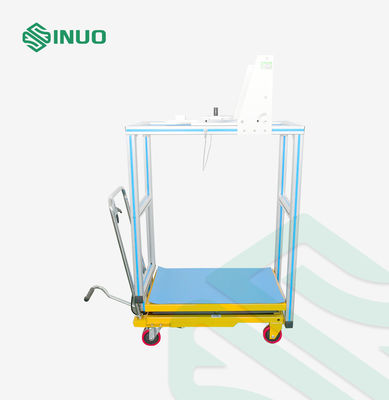

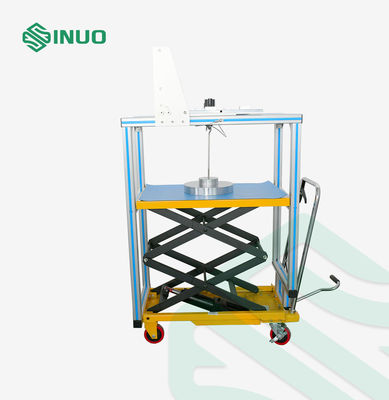

Peralatan pengujian pengambilan konektor pengisian kendaraan listrik IEC 62196-1

Standar & Ketentuan yang Dipenuhi

Peralatan pengujian ini sesuai dengan IEC 62196-1:2022 klausa 14.1.5, 14.1.6, fig13, fig14.

Gambaran Umum Peralatan

Hal ini digunakan untuk memeriksa kekuatan tarik yang diperlukan ketika colokan uji ditarik dari outlet soket dan perangkat pengunci.

Parameter teknis

Plug uji, sesuai dengan lembar standar yang relevan, harus memiliki kontak yang dihancurkan halus dari baja keras, dengan ketebalan permukaan tidak lebih dari 0,8 μm di atas panjang aktif mereka dan terpisah pada jarak nominal, dengan toleransi ±0,05 mm.

Dimensi kontak colokan atau jarak antara permukaan kontak untuk jenis kontak colokan lainnya harus sesuai dengan dimensi minimum yang diberikan dalam lembar standar yang relevan.,dengan toleransi^+0,01₀mm

Tutup uji tidak termasuk dalam peralatan uji ini, silahkan gunakan tutup uji yang sudah dipesan pelanggan secara terpisah sebagai berikut:

Tidak.	Standar	Gambar No.:	Nama	QTY
1	IEC62196-2/Ed.3/CDV © IEC(E)	Lembar standar 2-I Lembar 1	Stik-test: 32A,250 V AC VEHICLE INLET	1
2	IEC62196-2/Ed.3/CDV © IEC(E)	STANDAR Lembar 2 - Lembar 1	Sambung uji: 63 A, 480 V Tiga Fase atau 70 A, 250 V Fase Tunggal	1
3	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARD SHEET 2-Lild lembar 1	Inlet kendaraan uji: 63 A, 480 V tiga fase atau 70 A, 250 V fase tunggal	1
4	IEC62196-2/Ed.3/CDV © IEC(E)	Lembar standar 2-Ilf lembar 1	Inlet kendaraan uji: 63 A, 480 V tiga fase atau 70 A, 250 V fase tunggal	1
5	IEC62196-2/Ed.3/CDV © IEC(E)	Lembar standar 2-Lembar 1	Plug-test: 16 A, 250 V Plug-single-phase dengan 1 kontak pilot	1
6	IEC62196-2/Ed.3/CDV © IEC(E)	Lembar standar 2-Lembar 3	Inlet kendaraan uji: 16A, 250V Inlet kendaraan fase tunggal dengan 1 kontak pilot
7	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARD SHEET 2-Illb lembar 1	Plug uji: 32 A, 250 V Plug Fase Tunggal DENGAN 2 Kontak Pilot	1
8	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARD SHEET 2-Illb lembar 3	Inlet kendaraan uji: 32A, 250V Inlet kendaraan fase tunggal dengan 2 kontak pilot
9	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARD SHEET 2-Illc lembar 1	Plug uji: 63 A, 480 V Plug tiga fase dengan 2 kontak pilot	1
10	IEC62196-2/Ed.3/CDV © IEC(E)	STANDARD SHEET 2-Illc lembar 3	Inlet kendaraan uji: 63 A, 480 V Inlet kendaraan tiga fase dengan 2 kontak pilot
11	IEC62196-3/Ed.2/CDV © IEC(E)	STANDARD SHEET 3-Ib (dalam bahasa Inggris) Lembar 1	Penghubung kendaraan uji	1
12	IEC62196-3/Ed.2/CDV © IEC(E)	Lembar standar Konfigurasi BB KOPLER VEHICLE 250 A 900 V DC Lembar standar 3-Iia Lembar 1	Penghubung kendaraan uji	1
13	IEC62196-3/Ed.2/CDV © IEC(E)	Lembar standar 3-IIIa Lembar 2	Inlet kendaraan uji	1
14	IEC62196-3/Ed.2/CDV © IEC(E)	Lembar standar 3-Iva VEHICLE INLETMODES 2, 3 dan 4 Lembar 2	Inlet kendaraan uji	1
15	IEC62196-3/Ed.2/CDV © IEC(E)	Lembar standar 3-Ivb Inlet kendaraan semua modus Lembar 1	Inlet kendaraan uji	1
