Mesin Uji Rolling Konektor Pengisian Daya EV Uji Kekuatan Mekanik Port Pengisian Daya EV

Mesin Uji Penggulungan Konektor Pengisian Daya EV Uji Kekuatan Mekanik Port Pengisian Daya EV

Standar & Klausul yang Dipatuhi

Sesuai dengan IEC62196-1:2022,IEC62752:2016

Ikhtisar Peralatan

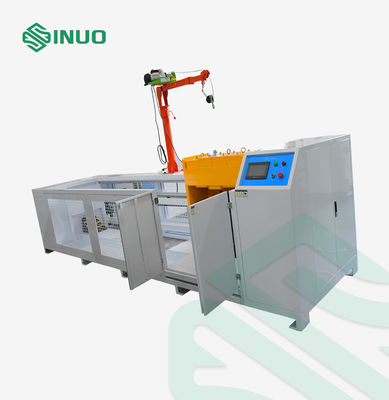

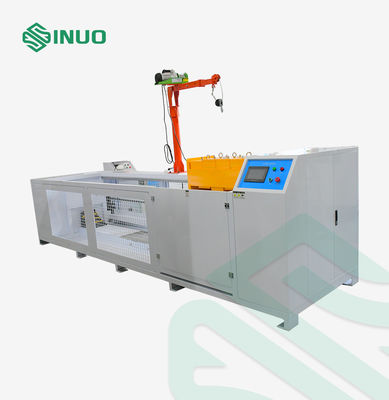

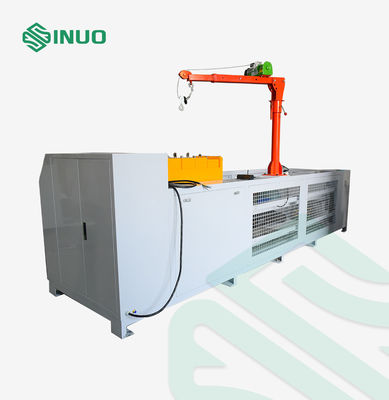

Peralatan mengadopsi desain struktur kotak pelindung pelat baja canai dingin. Permukaan kotak dicat. Bagian bawah kotak ditutupi dengan lantai semen simulasi. Mekanisme penggulungan dapat mensimulasikan ban mobil yang menggelinding pada objek dan meluncur ke atas dan ke bawah dengan bebas. Steker tiang pengisian daya menanggung tekanan yang sama. Perangkat penggerak menggerakkan mekanisme penggulungan untuk mencapai aksi penggulungan maju dan mundur. Komponen utama terbuat dari baja tahan karat dan aluminium. (Pastikan ban menggulung sampel dalam kondisi penggulungan normal). Fitur utama adalah sebagai berikut:

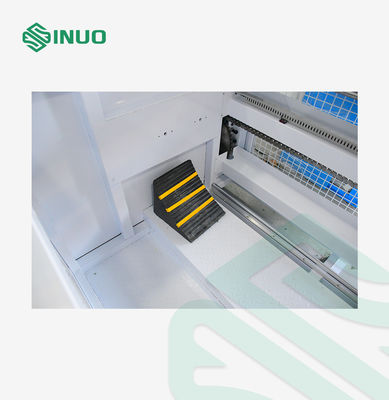

1. Sasis peralatan ini diperlakukan dengan penutup pelindung untuk memastikan keamanan proses pengujian; bagian bawah kotak dikunci ke tanah dengan sekrup ekspansi. Dipandu oleh rel geser tugas berat, kelompok rol meluncur, dan dayanya adalah motor berdaya tinggi yang dikombinasikan dengan peredam turbin untuk menggerakkan poros utama untuk berputar ke kecepatan uji untuk mempromosikan uji penggulungan. Perangkat geser pemasangan sampel dilengkapi dengan perlengkapan pemasangan kotak fungsional untuk memenuhi persyaratan standar.

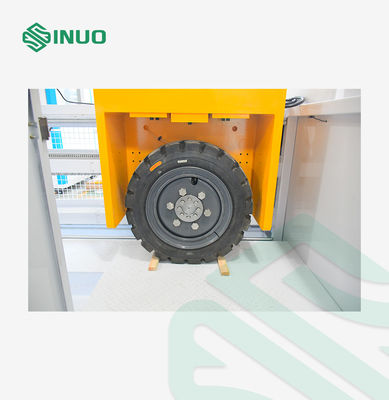

2. Perangkat penyesuaian tekanan penggulungan dirancang sebagai struktur yang dapat disesuaikan. Ban, rangka geser atas dan bawah, dan penyeimbang yang ditanggung sampel adalah berat uji.

3. Peralatan mengadopsi mode kerja penggerak depan dan belakang ban (arah penggulungan uji digerakkan oleh motor untuk menggulung ban dalam rotasi maju dan mundur), menjaga sampel tetap, yang dapat mensimulasikan penggulungan bolak-balik ban mobil secara paling realistis dan secara efektif mensimulasikan penggulungan sampel.

4. Sistem kontrol adalah mekanisme independen. Unit utama memiliki kontrol PLC dan pengoperasian layar sentuh. Bagian bawah dilengkapi dengan lubang pemasangan tetap dan port kabel koneksi untuk memudahkan fiksasi dan koneksi.

bergerak.

Parameter Teknis

Detail
