Nama merek: | Sinuo |
Nomor Model: | SNQC1005A |
MOQ: | 1 |
Ketentuan Pembayaran: | T/T |
Kemampuan Penyediaan: | 10 set per bulan |

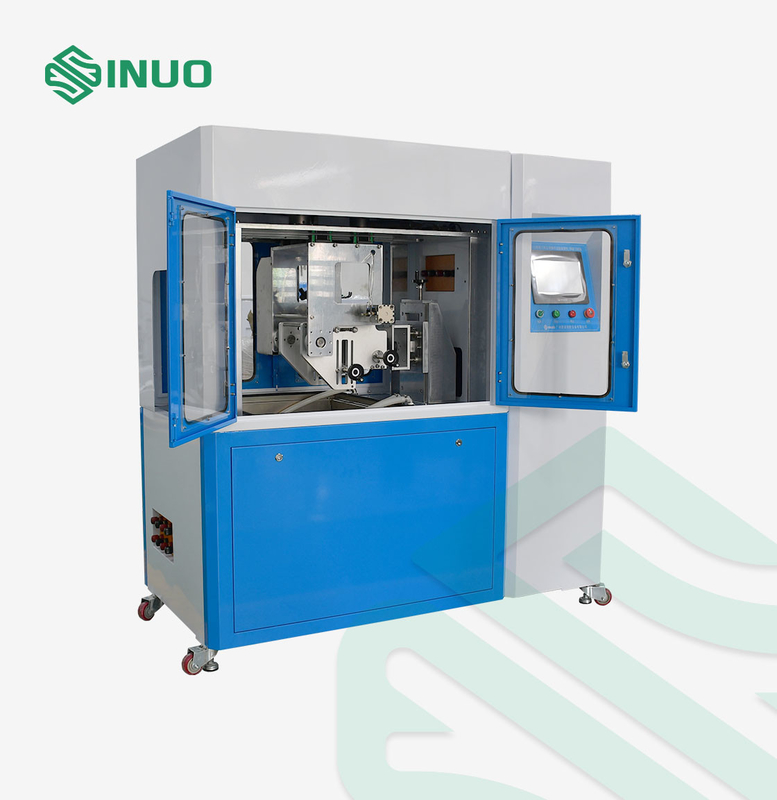

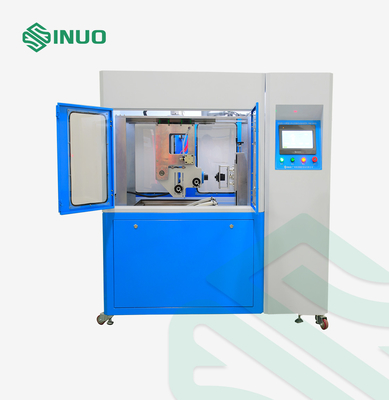

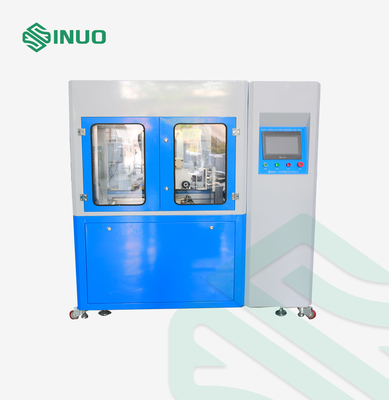

IEC 62196 Penguji Colokan Pengisian EV Socket Mechanical Test Device Endurance Tester
Standar & Ketentuan yang Dipenuhi
Sesuai dengan IEC 62196-3: 2020 klausul 22 dan 23, IEC 62196-1: 2020 klausul 22 dan klausul 23, IEC 60309-1: 2012 klausul 20 dan klausul 21, dll.
Ringkasan Produk
Mekanisme servo motor drive digunakan untuk melakukan aksi plug-and-pull linear berulang pada sampel, dan beban eksternal dapat dihubungkan untuk uji on-off.stroke, dan sudut semua dapat diatur melalui layar sentuh.

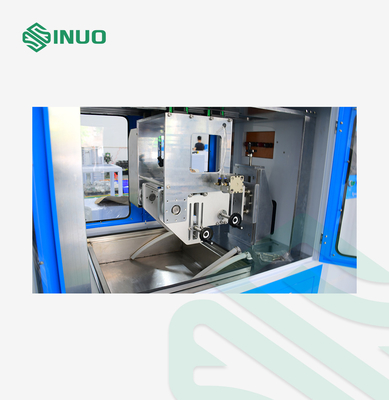

Ini mengadopsi bingkai terintegrasi, digerakkan oleh servo motor, sekrup bola presisi dan transmisi sabuk sinkron, operasi layar sentuh warna dan fungsi tampilan digital yang kuat,Sistem kontrol cerdas PLC; ia juga menggunakan tiga sumbu pengikat diatur, cocok untuk pengisian senjata antarmuka uji jangka hidup.
Lingkungan penggunaan:
Sumber daya: AC220V±10%/50-60Hz, 2Kw, suhu kerja 0-40°C, kelembaban 30%-90%;
Dimensi keseluruhan: sekitar W1000*D750*H1200mm; berat: sekitar 150kg
Parameter teknis
Parameter |
Spesifikasi |
---|---|
Isi Uji | Kapasitas pemecahan, operasi normal |
Sampel Uji | Konektor pengisian EV AC/DC |
Stasiun Uji | Stasiun tunggal |
Sistem kontrol | Mitsubishi PLC, HMI warna 7 inci |
Mode Drive | Servo motor + kunci yang dibantu silinder |

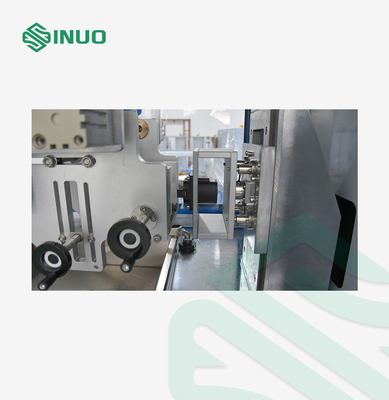

Perlengkapan | Klem universal yang dapat diatur 3 sumbu (mendukung colokan standar CN/US/EU) |
Siklus Uji | 0~999999 (bisa diatur sebelumnya) |
Jangkauan pukulan | 0 ∼ 150 mm |
Kecepatan pengujian | 01100 mm/s |
Tingkat colokan | 0 ̊10 kali/menit (misalnya 3,75 siklus/menit) |
Sensor kekuatan | 0 ‰ 500N, dengan jangkauan maksimal 50 kg |
Pengaturan Solusi Dip | Waktu rendam yang dapat diprogram, waktu pengeringan, siklus |
Beban Eksternal | Opsional (misalnya SN2217-480V250A) |
Keamanan | Pengetatan tanah, sirkuit pendek, perlindungan overload |
