IEC 61851 Peralatan pengujian kekuatan tarik dan torsi kabel

IEC 61851 Peralatan pengujian kekuatan tarik dan torsi kabel

Nama merek:	Sinuo
Nomor Model:	SNQC1007B
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	1 set/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Dimensi:

L1600*D600*T1450mm

Berat badan:

180kg

MODE MENGEMUDI:

Listrik

Roda torsi:

R100mm(Ф200mm) ±0,5mm

Frekuensi tarik:

1 kali/s

Tarik Siklus:

1-999999 siklus

Waktu penerapan torsi:

0-99H59M59S

Kontrol mode operasi:

PLC dan layar sentuh

Kemasan rincian:

lainnya

Menyediakan kemampuan:

1 set/bulan

Menyoroti:

Perangkat pengujian kekuatan tarikan kabel

Alat pengujian kekuatan tarik dan torsi

IEC 61851 Peralatan pengujian konektor EV

Deskripsi Produk

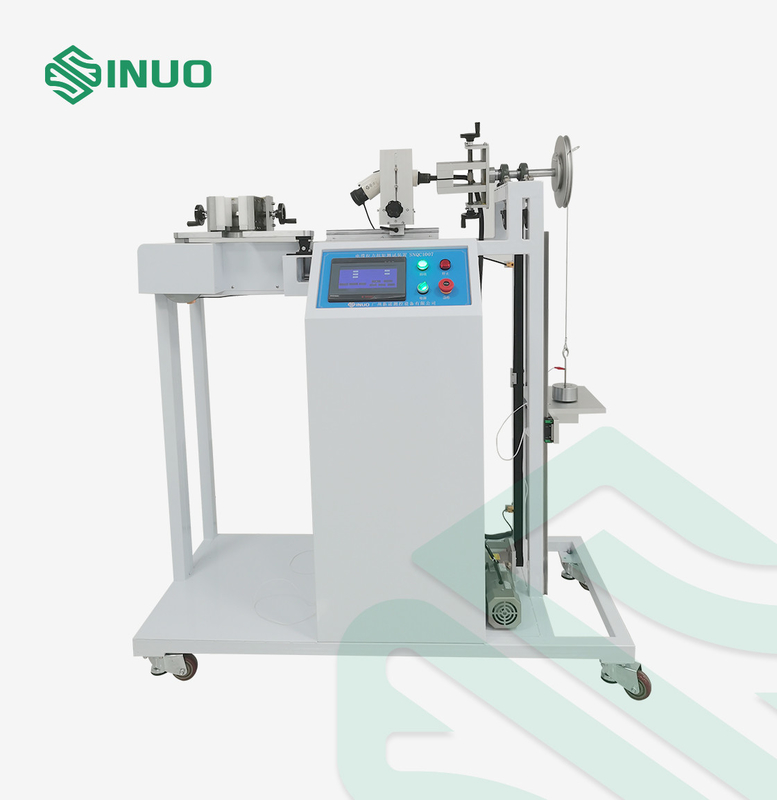

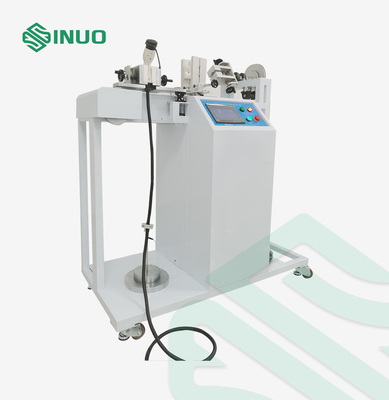

IEC 61851 Peralatan pengujian kekuatan tarik dan torsi kabel

Standar & Ketentuan yang Dipenuhi

Ini dirancang dan diproduksi sesuai dengan IEC 61851-1:2017 klausa 11.6.

Gambaran Umum Peralatan

Sampel dan pembatasan: Stasiun pengisian kendaraan listrik.

Tujuan pengujian: Digunakan untuk menguji kemampuan aksesori kabel koneksi stasiun pengisian kendaraan listrik untuk menahan tegangan dan torsi tertentu.

Prinsip pengujian: Kekuatan tarik direalisasikan dengan menggunakan motor untuk menggerakkan mekanisme roda eksentrik atau mekanisme sekrup.Kecepatan motor diatur untuk memastikan bahwa gaya tarik diterapkan dengan akurat setiap kali. Torsi direalisasikan dengan menggunakan motor, baki, berat dan relay waktu.

Struktur dan karakteristik:Berat digunakan untuk menerapkan tegangan, dan berat dan lengan torsi mewujudkan torsi. PLC digunakan untuk mengontrol jumlah tegangan dan waktu uji torsi.Ketika jumlah tes atau waktu tes tercapaiSetelah pengujian, pergeseran maksimum yang diizinkan dari kabel konektor senapan pengisian tidak boleh melebihi nilai standar yang dibutuhkan.

Lingkungan Penggunaan:

Sumber daya: AC220V±10%/50-60Hz, 1KW; suhu kerja 0-40°C, kelembaban 30%-90%;

Dimensi: sekitar W1600*D600*H1450mm; berat: sekitar 180kg

Parameter teknis

Isi tes	Uji tegangan dan uji torsi dari stasiun pengisian EV
Skema struktur peralatan	Skema Referensi
Mode operasi kontrol	Kontrol otomatis PLC, operasi layar sentuh
Mode drive	Listrik
Tarik aplikasi	Memenuhi spesifikasi 160N, 200N, 240N, 250N, 500N, direalisasikan dengan superposisi berat
Torsi yang diterapkan	Memenuhi spesifikasi 0,6N·m, 0,7N·m, 1,4N·m, 2,7N·m, 5,4N·m, 11,0N·m, 16,3N·m, direalisasikan dengan superposisi berat

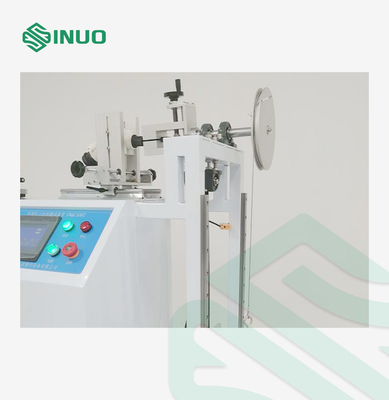

Roda torsi	R100mm(Ф200mm) ±0,5mm
Frekuensi tarik	1 kali/s, waktu tarik yang sebenarnya terdeteksi dengan sinyal listrik
Siklus tarik	1-999999 siklus, dapat diatur sebelumnya, default adalah 100±1 siklus
Waktu aplikasi torsi	0-99H59M59S, dapat diatur sebelumnya
Perlindungan kegagalan listrik	Dengan fungsi memori penyimpanan data mati

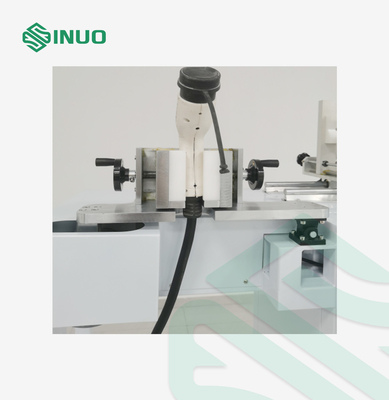

Perlengkapan	Klem universal, satu set
Tabel pemilihan pencocokan berat

Rincian

IEC 61851 Peralatan pengujian kekuatan tarik dan torsi kabel 2
