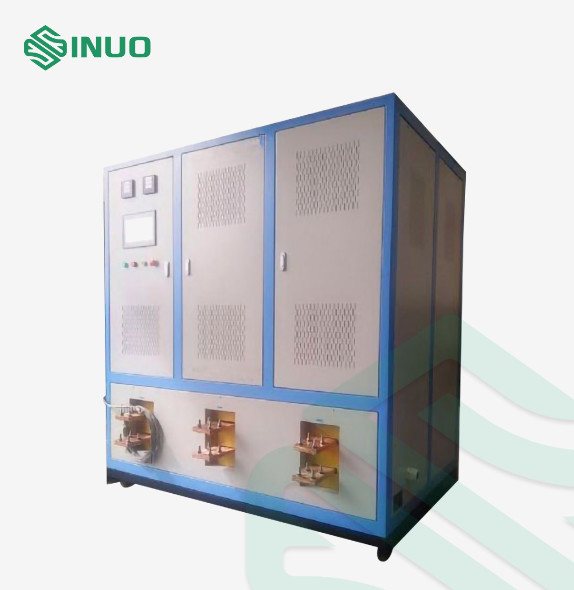

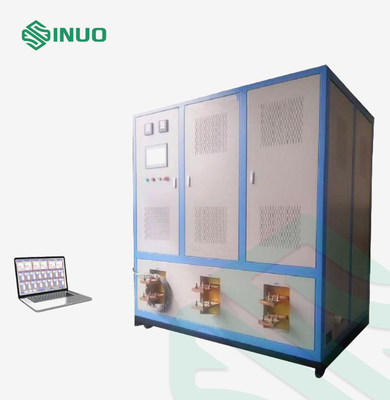

IEC62368-1 300V Terbatas Sirkuit Singkat Sistem Uji Tegangan Tahan

IEC62368-1 300V Terbatas Sirkuit Singkat Sistem Uji Tegangan Tahan

Nama merek:	Sinuo
Nomor Model:	SNQC1020A
MOQ:	1
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	10 Sets Per Month

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Place of Origin:

China

Sertifikasi:

Calibration Certificate (Cost Additional)

Kisaran tegangan pelepasan:

DC10-300V

Discharge peak limit current:

Not less than 14KA

Keluaran arus puncak:

Dapat dikonfigurasi secara digital

Discharge voltage:

Programmable control

Catu Daya Perangkat:

AC220V 50Hz/60Hz,5KVA,

Equipment dimensions:

W1800×D900×H1800mm

Akurasi Saat Ini:

Level 0,5 atau lebih baik, resolusi ≤1A;

Voltage accuracy:

Level 1 or better, resolution ≤1V;

Packaging Details:

Export packing

Supply Ability:

10 Sets Per Month

Menyoroti:

Sistem uji daya arus sirkuit pendek

300V sirkuit pendek saat ini tahan sistem uji

IEC62368-1 Peralatan pengujian konektor EV

Deskripsi Produk

IEC62368-1 300V Terbatas Sirkuit Singkat Sistem Uji Tegangan Tahan

Standar & Ketentuan yang Dipenuhi

Sesuai dengan Lampiran R dalam IEC62368-1:2019.

Ringkasan Produk

Sistem ini menggunakan perangkat penyimpanan energi untuk menyimpan energi sesuai dengan parameter yang ditetapkan, dan dilepaskan ketika tegangan yang ditetapkan dicapai untuk mewujudkan fungsi uji output arus besar.Frekuensi osilasi attenuasi arus adalah 50±2Hz, mensimulasikan frekuensi daya, dan arus puncak dapat mencapai 14KA (10KA sinus gelombang puncak), itu akan secara otomatis mengisi untuk putaran berikutnya pengujian setelah pembuangan selesai.

Selama proses pengujian, bentuk gelombang arus debit dicatat dan kurva arus-waktu secara otomatis dihasilkan.

Memenuhi persyaratan pengujian daya catu daya 300V*10KA=3MVA di laboratorium biasa;

IEC62368-1 300V Terbatas Sirkuit Singkat Sistem Uji Tegangan Tahan 0

Dalam diagram blok skematik di atas, desain adalah pergeseran attenuasi yang diredam (α<1), dan persamaan lingkaran adalah:

IEC62368-1 300V Terbatas Sirkuit Singkat Sistem Uji Tegangan Tahan 1

IEC62368-1 300V Terbatas Sirkuit Singkat Sistem Uji Tegangan Tahan 2

IEC62368-1 300V Terbatas Sirkuit Singkat Sistem Uji Tegangan Tahan 3

Bentuk gelombang arus yang sebenarnya ditunjukkan pada Gambar a di atas.

Parameter teknis

Arus puncak pelepasan	Digitally dikonfigurasi
Tegangan pembuangan	Kontrol yang dapat diprogram
Jangkauan tegangan pembuangan	DC10-300V, dikendalikan secara otomatis oleh program
Batas arus puncak pembuangan	Tidak kurang dari 14KA (nilai puncak gelombang sinus 10KA)
Waktu pelepasan	Tidak kurang dari 20ms, pergeseran meredup sesuai kurva sinusoid (Menggunakan komponen pengisian dan pengurangan khusus untuk penyimpanan energi efisiensi tinggi, tidak ada efek memori, umur panjang)
Jangkauan penyimpangan selama pengujian	Arus 95% ~ 105%; tegangan 100% ~ 105%; frekuensi 95% ~ 105%;
Keakuratan saat ini	Tingkat 0,5 atau lebih baik, resolusi ≤1A;
Keakuratan tegangan	Tingkat 1 atau lebih baik, resolusi ≤1V;
Resistor pelepasan	1Dibuat dari material kawat konstan, resistensi stabil dan dapat diandalkan untuk waktu yang lama 2. switch contactor arus tinggi khusus digunakan untuk kontrol switching
Bentuk gelombang saat ini	Menggunakan pengukuran kumparan Rogowski presisi tinggi, rentang pengukuran adalah 20KA dan bandwidth dapat mencapai 2MHz.
Control host	1Gunakan komputer host layar sentuh LCD terintegrasi dengan monitor 15 inci, solid-state drive 64G, dan memori 8G. 2Mengkonfigurasi kartu akuisisi data kecepatan tinggi untuk mengukur dengan akurat bentuk gelombang arus pelepasan. 3Kurva bentuk gelombang saat ini dapat disimpan dan diekspor. 4Setelah parameter ditetapkan, program secara otomatis menguji, secara otomatis menganalisis impedansi loop, dan secara otomatis menyesuaikan tegangan untuk menyesuaikan.
Fungsi perlindungan	Dilengkapi dengan fungsi perlindungan overvoltage dan overcurrent
Antarmuka output perangkat	A. Saklar perlindungan SCPD (seperti 25A) atau sekring: pengguna dapat menghubungkannya secara eksternal sendiri B. Kawat output: Menurut luas penampang nomor kawat, pengguna dapat menghubungkannya sendiri C. Ketika peralatan meninggalkan pabrik, penutup pelindung akrilik disediakan, yang dapat disesuaikan dengan sebagian besar produk yang diuji.
Sumber daya perangkat	AC220V 50Hz/60Hz,5KVA,
Dimensi peralatan	Perkiraan W1800 × D900 × H1800mm
Berat peralatan	750Kg
Lingkungan kerja	Suhu 0 ~ 30 °C, kelembaban relatif tidak lebih dari 80% dan tidak ada kondensasi, uap dan gas korosif
