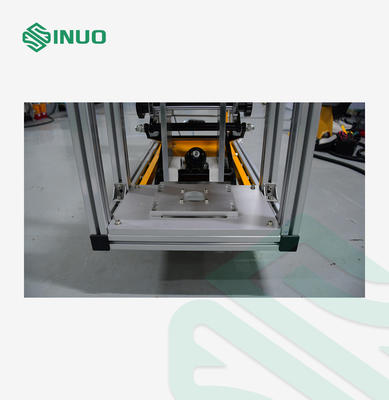

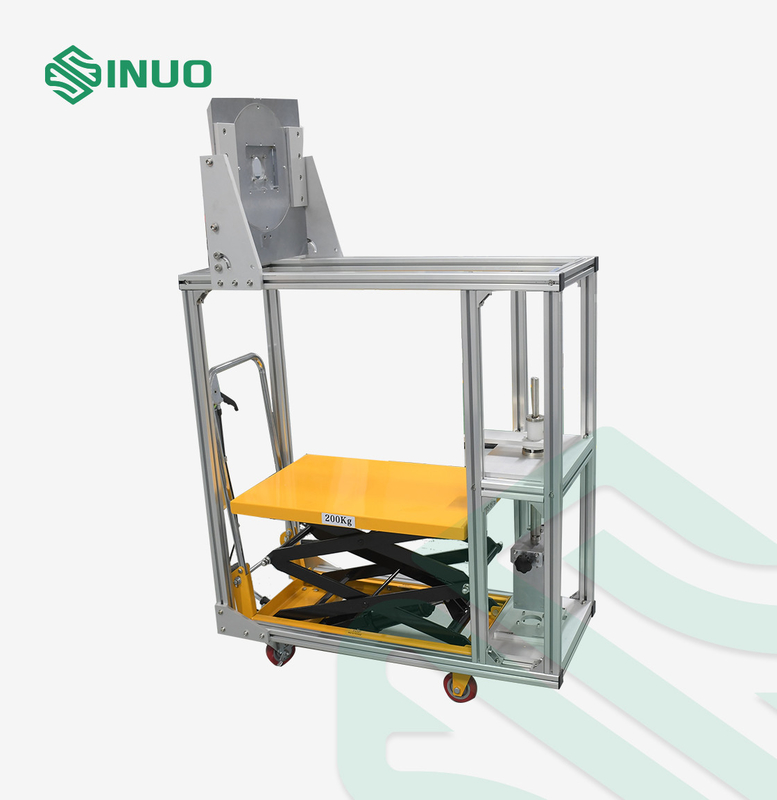

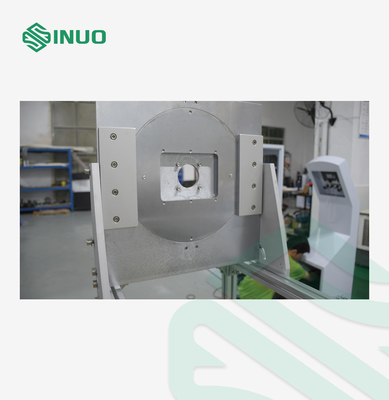

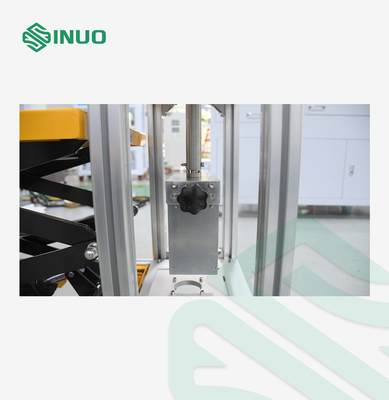

IEC 62196-1 Perangkat Uji Beban Mekanis Antarmuka Pengisian Kendaraan Listrik

1Tes beban pengisian harus memenuhi persyaratan.

Massa total colokan catu daya uji atau colokan kendaraan uji, perangkat penjepit, perangkat bantalan beban, berat utama,dan beban tambahan harus memberikan kekuatan tarik yang sesuai dengan ketentuan Tabel 1Massa berat tambahan harus sedemikian rupa sehingga ia menggunakan kekuatan yang sama dengan sepersepuluh dari kekuatan tarik.dan kemudian menjatuhkan berat tambahan ke berat utama dari ketinggian 5cm.

Grafik 1 Beban gravitasi dengan arus nominal yang berbeda

Pemilihan berat

Menurut grafik 1, pilih berat yang sesuai sesuai dengan arus dan lakukan ujiannya.5

300N=270+30

440N=396+44

660N=396+44+154+66

750N=396+154+44+66+15+75

Di antara mereka, 148.5N, 270N, dan 396N adalah berat utama dengan kait. Bentuk dan ukuran seperti yang ditunjukkan pada gambar dilampirkan.

Ditampilkan di SN1013C-10. 16.5N, 30N, 44N, 154N, 66N, 15N, 75

Bentuk dan ukuran berat tambahan dengan lubang tembus ditunjukkan pada gambar SN1013C-13 dilampirkan.

Kode bisa disesuaikan nanti.

2Tes kekuatan tarik-keluar colokan pengisian harus memenuhi persyaratan.

Sebelum pengujian, lap minyak pada pin. Tarik colokan catu daya uji atau kotak sisipan colokan kendaraan uji dari soket catu daya atau keluar dari soket selama 10 siklus.Kemudian penjepit pada perlengkapan dengan colokan dan lakukan tes lagi. colokan pengisian tidak perlu bergerak dengan kecepatan yang seragam saat menarik atau colokan,dan gaya sisipan dan gaya tarik sama dengan gravitasi berat dan colokan dan vertikal ke bawah.

3. Pencet standar uji

Plug uji harus terdiri dari kontak yang dihancurkan halus yang terbuat dari baja keras dengan kekasaran permukaan tidak lebih dari 0.8 μm di atas panjang kerja dan berjarak pada jarak nominal dengan toleransi ±0Untuk jenis pin lainnya, dimensi pin atau jarak antara permukaan pin harus sesuai dengan dimensi minimum yang diberikan oleh standar yang relevan.
