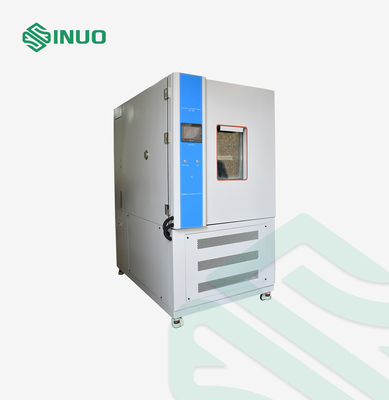

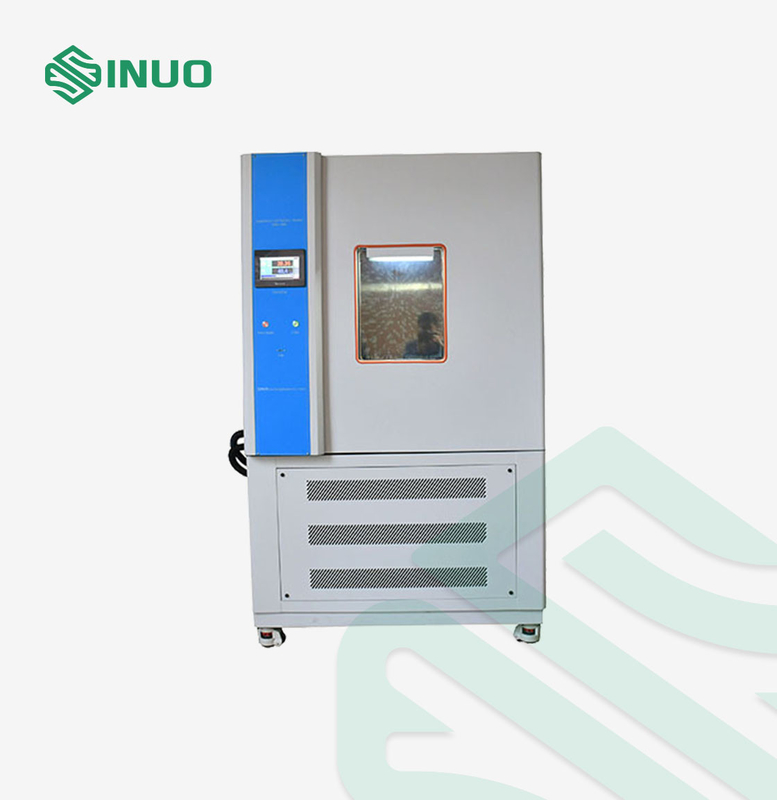

IEC60068-2-2 Kamar Uji Suhu dan Kelembaban Konstan yang Dapat Diprogram 1000L

(20%98)%RH

(Suhu: 20°C~85°C, lihat grafik rentang suhu dan kelembaban yang dapat dikontrol, tidak ada beban panas aktif)

Tingkat suara≤70dB ((A)

(Diukur di ruangan kedap suara dengan suhu sekitar 25 °C dan gema rendah; Pembagian digunakan untuk menguji rata-rata 9 poin;setiap titik uji berada 1 meter dari sumber kebisingan secara horizontal dan 1 meter di atas tanah.)

Lapisan bangunan terisolasi

Bahan dinding luar: penyemprotan papan A3

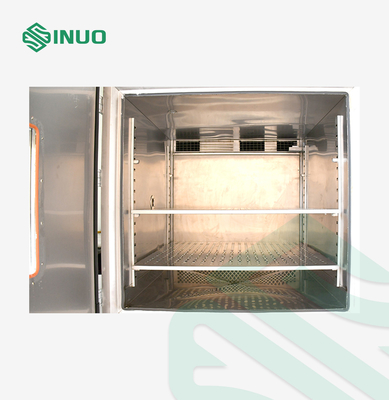

2Bahan dinding bagian dalam: Piring stainless steel yang disikat SUS#304.

Bahan isolasi 3Box: busa poliuretan kaku tahan suhu tinggi 100mm.

4Bahan isolasi pintu: busa poliuretan kaku tahan suhu tinggi 100mm.

1 Kipas sentrifugal sumbu panjang baja tahan karat: 4 unit/90W.

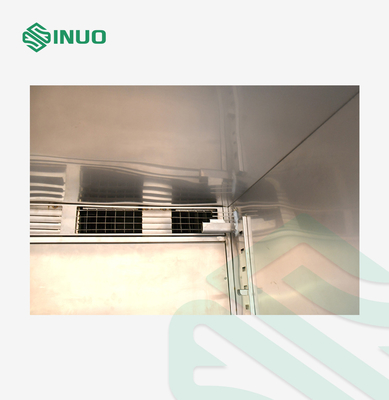

2Kipas angin, pemanas, penguap (juga dehumidifier), perangkat drainase, port tekanan keseimbangan, pelat panduan udara diatur, sensor suhu

1 Jendela 400x600x40mm 3 lapisan vakum tempered kaca.

2Pengendali tertanam datar,

3Pengelompokan pintu: SUS # 304 pengelompokan impor

4 Lampu hemat energi dalam kotak: Lampu hemat energi LED

5Lapisan timah: φ50mm 1 buah

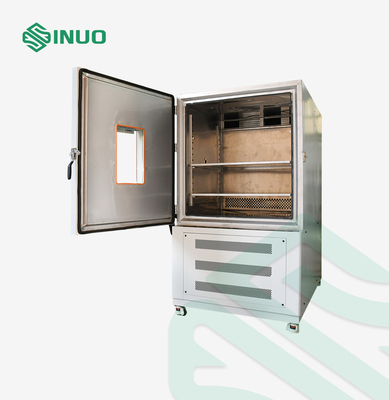

Pintu satu bagian terbuka ke luar, dengan engsel di sebelah kiri dan pegangan di sebelah kanan (bila menghadap ke depan kotak).

2 Dilengkapi dengan mekanisme penguncian pintu keamanan (pintu dapat dibuka di ruang uji), pintu dilengkapi dengan panas listrik untuk mencegah kondensasi,dan rentang pandangan jendela pengamatan kaca isolasi adalah sekitar (W400×H600mm). Perangkat pemanas listrik untuk mencegah kondensasi pada bingkai pintu

1 Pemanas listrik jenis sirip berbentuk pipa panas baja tahan karat

2Metode kontrol pemanasan: SSR (Solid State Relay) modulasi lebar pulsa periode yang sama tanpa kontak

3Kekuatan pemanasan: sekitar 4KW

1 Hitachi atau Emerson suhu rendah dan sistem pendingin vortex suhu ultra rendah kebisingan rendah (metode dissipation panas udara-dingin).

2Metode pendinginan: pendinginan udara

Mengadopsi pengaturan otomatis perangkat aliran batubara dingin untuk secara efektif menghilangkan beban pemanasan dari produk yang akan diuji dan teknologi Jerman/Jepang

Sinkronisasi teknologi.

Dibandingkan dengan desain tradisional, stabilitas kontrol dan reproduksi lebih tinggi, dan mencapai efisiensi super penghematan daya dan menghemat lebih banyak energi.

1 Kondensator dan evaporator mengadopsi AC&R tipe spoiler ganda alat aluminium sirip.

2Perangkat throttling mengadopsi aksesoris pendingin Chiming impor.

1Kontroler sistem kontrol secara otomatis menyesuaikan kondisi operasi kulkas sesuai dengan kondisi uji.

2Klep pengatur tekanan penguapan.

3Sirkuit pendingin udara pengemasan

4 Sistem pendingin dirancang dengan langkah-langkah pengurangan getaran dan kebisingan seperti tabung amorf.

Indikator teknis

1. 7 inci layar sentuh warna sejati

2. Dua metode kontrol: program/set value

3. Jenis sensor: dua input PT100 (input sensor elektronik opsional)

4Mode output: pulsa tegangan (SSR) / output kontrol: 2 saluran (suhu/kelembaban)/2 saluran 4-20mA output analog/16 saluran relay output (pasif)

5. sinyal kontrol: 8 saluran IS sinyal kontrol/8 saluran T sinyal kontrol/4 saluran AL sinyal kontrol

6Sinyal alarm: 16 DI alarm hambatan eksternal

7. rentang pengukuran suhu: -90.00°C-200.00°C, (opsional -90.00°C-300.00°C) kesalahan ±0.2°C;

8. rentang pengukuran kelembaban: 1,0%--100%RH, kesalahan ±1%RH;

9. Antarmuka komunikasi: (RS232/RS485, jarak komunikasi terpanjang adalah 1,2km [serat optik dapat mencapai 30km]);

10. Jenis bahasa antarmuka: Inggris

11. Dilengkapi dengan fungsi input karakter Cina;

12. Dapat membawa printer (fungsi USB opsional);

13. Multiple sinyal kombinasi relay output, sinyal dapat tunduk pada operasi logis (BUKAN, AND, OR, NOR, XOR),

disebut sebagai kemampuan pemrograman PLC;

14Metode kontrol relay yang beragam: parameter->relay mode, relay->parameter mode, kombinasi logika

mode, mode sinyal komposit;

15. Pengeditan program: 120 kelompok program dapat diprogram, dan setiap kelompok program dapat memiliki maksimum 100 segmen;

Keakuratan: suhu ± 0,1°C + 1 digit, kelembaban ± 1%R.H + 1 digit

Resolusi: suhu ±0,01°C, kelembaban ±0,1%R.H.

Kemiringan suhu: 0,1 ~ 9,9 dapat diatur.

Ini memiliki batas atas dan bawah standby dan fungsi alarm.

Suhu dan kelembaban sinyal masukan kering dan basah bohlam PT100x2.

9 set pengaturan parameter kontrol PID, perhitungan otomatis PID.

Lampu kering dan basah layar koreksi otomatis

1PID kejenuhan antiintegral

Metode kontrol suhu seimbang 2BTC + kontrol kapasitas pendingin cerdas DCC + kontrol listrik cerdas DEC (alat pengujian suhu)

3BTHC metode kontrol suhu dan kelembaban seimbang + kontrol kapasitas pendingin cerdas DCC + kontrol listrik cerdas DEC (alat pengujian suhu dan kelembaban)

1. Ini mengadopsi gaya percakapan layar, tidak ada input tombol yang diperlukan, dan opsi dapat disentuh langsung di layar.

2. Nilai suhu yang ditetapkan (SV) dan aktual (PV) ditampilkan secara langsung.

3. Ini dapat menampilkan nomor program yang sedang dijalankan, segmen, sisa waktu dan jumlah siklus.

4Operasi fungsi waktu akumulasi.

5Nilai pengaturan program suhu ditampilkan dalam kurva grafis, dengan fungsi tampilan real-time dari eksekusi kurva program.

6. Ini memiliki layar pengeditan program terpisah, dan setidaknya 5 segmen suhu, kelembaban dan waktu dapat dimasukkan pada setiap halaman.

7. Cina dan bahasa Inggris dapat bergantian sesuai keinginan.

8. Layar prompt kesalahan ditampilkan.

9Lampu latar layar dapat disesuaikan.

10. Fungsi perlindungan layar dapat diatur untuk timer, TIMER atau mati manual.

1Grup program yang dapat digunakan: maksimal 120 PATTEN.

2Kapasitas memori yang dapat digunakan: 12000 SEGMEN secara total.

3. Eksekusi perintah berulang: setiap perintah dapat dijalankan hingga 3200 kali.

4. Program ini dibuat dalam gaya percakapan, dengan fungsi seperti mengedit, membersihkan, dan menyisipkan.

5. SEGMENTS waktu pengaturan 0 ~ 99 jam 59 menit.

6. perangkat modul kontrol waktu yang dapat diprogram x2 set.

7. Ini memiliki memori program power-off, dan secara otomatis memulai dan melanjutkan eksekusi program setelah daya dipulihkan.

8Dengan antarmuka komunikasi RS-485 atau RS-232.

9. kurva grafis dapat ditampilkan secara real time ketika program dijalankan.

10. Ini memiliki fungsi untuk menyesuaikan kapasitas pembekuan secara otomatis.

11. Ini memiliki jadwal start-up dan shutdown fungsi.

12Dengan fungsi penyesuaian tanggal dan waktu.

13Fungsi tombol dan kunci layar (LOCK).

Pemanasan kompresor

Overflow kompresor

Tekanan kompresor

Perangkat perlindungan suhu tinggi yang dapat disesuaikan

Kondisi udara saluran ekstrim overtemperature

Motor kipas terlalu panas

Perlindungan terhadap kebocoran

Tabung pemanas tanpa perlindungan pengeringan udara

Perlindungan atas beban dan sirkuit pendek

Perlindungan pemadaman

perlindungan tingkat air rendah

Tanah datar dan ventilasi yang baik

Tidak ada getaran kuat di sekitar perangkat

Tidak ada pengaruh medan elektromagnetik yang kuat di sekitar perangkat

Tidak ada bahan mudah terbakar, eksplosif, korosif dan debu di sekitar peralatan

Biarkan ruang yang sesuai untuk penggunaan dan pemeliharaan di sekitar peralatan, seperti yang ditunjukkan pada gambar di bawah ini:

Jarak AB adalah sekitar 1 meter

Rentang fluktuasi tegangan yang diizinkan: AC (380±10) V

Jangkauan fluktuasi frekuensi yang diizinkan: (50±0,5) Hz

Resistensi pengantar kawat perlindungan tanah kurang dari 4Ω

Pengguna diminta untuk mengkonfigurasi saklar udara atau daya dengan kapasitas yang sesuai untuk peralatan di lokasi instalasi, dan saklar ini harus independen untuk digunakan oleh peralatan.
