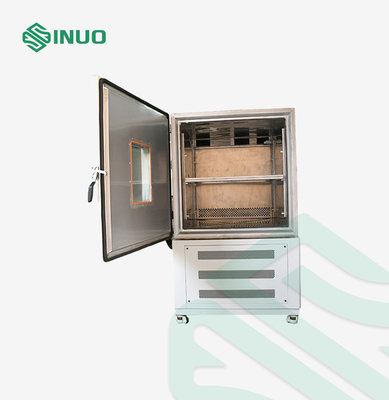

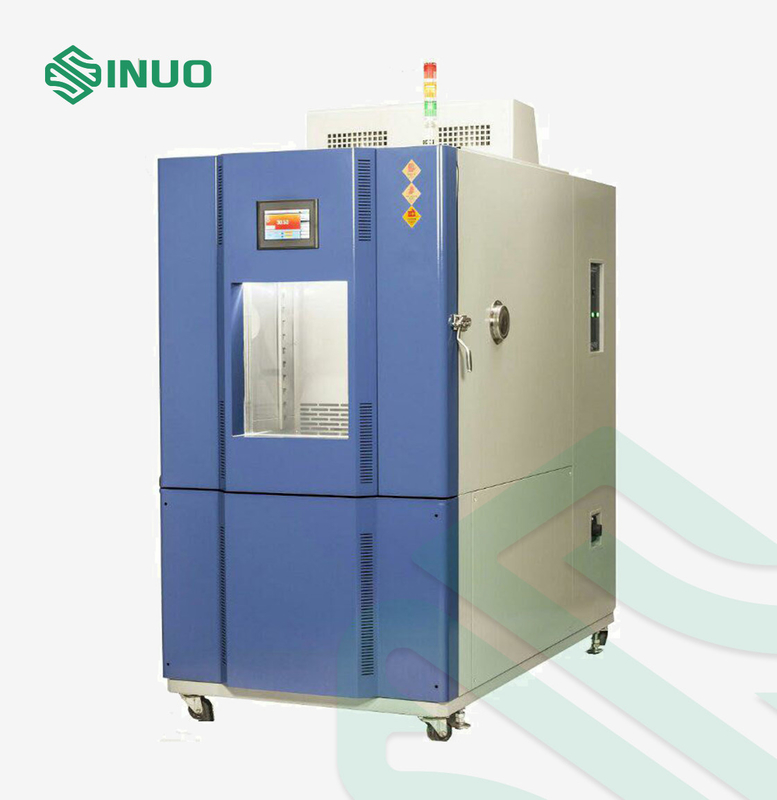

IEC60068-2-78 Kamar Uji Kelembaban suhu konstan 1500L

1. Pembatasan sampel

2. Volume, ukuran dan berat

1. Nominal volume konten

2. Ukuran ruang dalam

3. Dimensi eksternal

4. Berat badan

3. Kinerja

1. Kisaran suhu

2. Kisaran kelembaban

(20 ¢ 98)% RH (lihat grafik rentang suhu dan kelembaban yang dapat dikontrol, tidak ada beban basah dan panas aktif)

Grafik rentang suhu dan kelembaban yang dapat dikontrol

3. Fluktuasi suhu

d. Fluktuasi kelembaban

5. Penyimpangan suhu

6. Penyimpangan kelembaban

7. Resolusi tampilan suhu

8. Resolusi tampilan kelembaban

1. Tingkat pemanasan

10. Tingkat pendinginan

11. Kondisi beban

• Kebisingan kerja

Tingkat suara≤75dB

(Diukur dalam ruangan kedap suara dengan suhu sekitar 25 °C dan gema rendah; menggunakan bobot A, nilai rata-rata 8 poin diuji;setiap titik uji berada 1 meter dari sumber kebisingan dan 1 meter dari tanah)

4. Karakteristik struktural

1. Bahan

1. Bahan dinding luar: A3 lempeng penyemprotan

2Bahan dinding dalam: SUS304# pelat baja tahan karat
3Bahan isolasi badan kamar: busa poliuretan kaku tahan suhu tinggi 100mm

4Bahan isolasi pintu: busa poliuretan kaku 100mm tahan suhu tinggi.

2. Kekuatan struktur bagian bawah

3. Saluran AC

1 Kipas sentrifugal sumbu panjang baja tahan karat: 4 unit/90W.

2Kipas angin, pemanas, penguap (juga dehumidifier), perangkat drainase, port tekanan keseimbangan, pelat panduan udara diatur, sensor suhu

4. Konfigurasi standar ruang uji

1 Jendela 400x600x40mm 3 lapisan vakum tempered kaca.

2Pengendali tertanam datar,

3Pengelompokan pintu: SUS # 304 pengelompokan impor

4 Lampu hemat energi dalam kotak: Lampu hemat energi LED

5Lapisan timah: φ50mm 1 buah

5. Pintu

1 Pintu satu bagian terbuka ke luar, dengan engsel di sebelah kiri dan pegangan di sebelah kanan (bila menghadap ke depan kotak).

2 Dilengkapi dengan mekanisme penguncian pintu keamanan (pintu dapat dibuka di ruang uji), pintu dilengkapi dengan panas listrik untuk mencegah kondensasi,dan rentang pandangan jendela pengamatan kaca isolasi adalah sekitar (W400×H600mm). Perangkat pemanas listrik untuk mencegah kondensasi pada bingkai pintu

6. Panel kontrol

7. Ruang mesin

8. Kabinet distribusi listrik

1. Pemanas

1 Pemanas listrik jenis sirip berbentuk pipa panas baja tahan karat

2Metode kontrol pemanasan: SSR (Solid State Relay) modulasi lebar pulsa periode yang sama tanpa kontak

3Kekuatan pemanasan: sekitar 4KW

5. Sistem pendingin

1. Perangkat pendingin

Sistem pendingin suhu rendah dengan vortex low-noise American Emerson (metode disipasi panas yang didinginkan dengan udara).

2 Metode pendinginan: pendinginan udara

2. Perangkat penukar panas dan dingin

3. Pengaturan beban pemanasan

Mengadopsi pengaturan otomatis perangkat aliran batubara dingin untuk secara efektif menghilangkan beban pemanasan produk yang akan diuji dan teknologi Jerman/Jepang.

Dibandingkan dengan desain tradisional, stabilitas kontrol dan reproduksi lebih tinggi, dan mencapai efisiensi super penghematan daya dan menghemat lebih banyak energi.

4. Komponen efisiensi tinggi

1 Kondensator dan evaporator mengadopsi AC&R tipe spoiler ganda alat aluminium sirip.

2Perangkat throttling mengadopsi aksesoris pendingin Chiming impor

5. Sistem ekspansi

6. Kondensator penguapan

7. Metode kontrol kulkas

1Kontroler sistem kontrol secara otomatis menyesuaikan kondisi operasi kulkas sesuai dengan kondisi uji.

2Klep pengatur tekanan penguapan.

3Sirkuit pendingin udara pengemasan

4Sistem pendingin dirancang dengan langkah-langkah pengurangan getaran dan kebisingan seperti tabung amorf.

8. Bahan pendingin

6. Sistem kontrol listrik

1. Pengontrol

2. Spesifikasi pengontrol

1. 7 inci layar sentuh warna sejati

2. Dua metode kontrol: program/set value

3. Jenis sensor: dua input PT100 (input sensor elektronik opsional)

4Mode output: pulsa tegangan (SSR) / output kontrol: 2 saluran (suhu/kelembaban)/2 saluran 4-20mA output analog/16 saluran relay output (pasif)

5. sinyal kontrol: 8 saluran IS sinyal kontrol/8 saluran T sinyal kontrol/4 saluran AL sinyal kontrol

6Sinyal alarm: 16 DI alarm hambatan eksternal

7. rentang pengukuran suhu: -90.00°C-200.00°C, (opsional -90.00°C-300.00°C) kesalahan ±0.2°C

8. rentang pengukuran kelembaban: 1,0%--100%RH, kesalahan ±1%RH

9. Antarmuka komunikasi: (RS232 atau RS485, jarak komunikasi terpanjang adalah 1,2km [serat optik dapat mencapai 30km]

10. Jenis bahasa antarmuka: Inggris

11. Multiple sinyal kombinasi relay output, sinyal dapat tunduk pada operasi logis (BUKAN, AND, OR, NOR, XOR), yang disebut kemampuan pemrograman PLC;

12Metode kontrol relay yang beragam: mode relay parameter, mode relay parameter, mode kombinasi logika, mode sinyal komposit

13. Pengeditan program: 120 kelompok program dapat diprogram, dan setiap kelompok program dapat memiliki maksimum 100 segmen

3. Parameter teknis pengontrol

Keakuratan: suhu ± 0,1°C + 1 digit, kelembaban ± 1%R.H + 1 digit

Resolusi: suhu ±0,01°C, kelembaban ±0,1%R.H.

Kemiringan suhu: 0,1 ~ 9,9 dapat diatur.

Ini memiliki batas atas dan bawah standby dan fungsi alarm.

Suhu dan kelembaban sinyal masukan kering dan basah bohlam PT100x2.

9 set pengaturan parameter kontrol PID, perhitungan otomatis PID.

Lampu kering dan basah layar koreksi otomatis

4. Metode kontrol

1PID kejenuhan antiintegral

Metode kontrol suhu seimbang 2BTC + kontrol kapasitas pendingin cerdas DCC + kontrol listrik cerdas DEC (alat pengujian suhu)

3BTHC metode kontrol suhu dan kelembaban seimbang + kontrol kapasitas pendingin cerdas DCC + kontrol listrik cerdas DEC (alat pengujian suhu dan kelembaban)

5. Fungsi tampilan layar

Ini mengadopsi gaya percakapan layar, tidak diperlukan input tombol, dan opsi dapat disentuh langsung di layar.

Nilai suhu yang ditetapkan (SV) dan nilai aktual (PV) ditampilkan secara langsung.

Ini dapat menampilkan nomor program yang sedang dijalankan, segmen, sisa waktu dan jumlah siklus.

Fungsi waktu akumulasi operasi.

Nilai pengaturan program suhu ditampilkan dalam kurva grafis, dengan fungsi tampilan eksekusi kurva program secara real-time.

Ini memiliki layar pengeditan program terpisah, dan setidaknya 5 segmen suhu, kelembaban dan waktu dapat dimasukkan pada setiap halaman.

Layar prompt kesalahan ditampilkan.

Lampu latar layar dapat disesuaikan.

Fungsi perlindungan layar dapat diatur untuk timer, TIMER atau matikan manual.

6. Kapasitas program dan fungsi kontrol

Kelompok program yang dapat digunakan: maksimal 120 PATTEN.

Kapasitas memori yang dapat digunakan: 12000 SEGMEN secara total.

Eksekusi perintah yang dapat diulang: setiap perintah dapat dijalankan hingga 3200 kali.

Program ini dibuat dalam gaya percakapan, dengan fungsi seperti mengedit, menghapus, dan menyisipkan.

Pengaturan waktu SEGMENTS 0~99 jam59 menit.

Perangkat kontrol modul waktu yang dapat diprogram x2 set.

Ini memiliki memori program power-off, dan secara otomatis memulai dan melanjutkan eksekusi program setelah daya dipulihkan.

Dengan antarmuka komunikasi RS-485 atau RS-232.

Kurva grafis dapat ditampilkan secara real time saat program dijalankan.

Ini memiliki fungsi untuk menyesuaikan kapasitas pembekuan secara otomatis.

Ini memiliki fungsi start-up dan shutdown terjadwal.

Dengan fungsi penyesuaian tanggal dan waktu.

Fungsi kunci tombol dan layar (LOCK).

7. Perangkat perlindungan keselamatan

1. Sistem pendingin

2. Ruang pengujian

3. Perlindungan lainnya

1Perlindungan terhadap kebocoran

2.Tubing pemanas tidak ada perlindungan pengeringan udara

3Perlindungan overload dan sirkuit pendek

4Perlindungan pemadaman listrik

5.Pelindung tingkat air rendah

8. Kondisi penggunaan

1. Situs pemasangan

1.Lantai rata dan berventilasi baik
2.Tidak ada getaran kuat di sekitar peralatan
3Tidak ada medan elektromagnetik yang kuat di sekitar peralatan.
4.Tidak ada bahan mudah terbakar, meledak, korosif dan debu di sekitar peralatan
5Ruang penggunaan dan pemeliharaan yang tepat dibiarkan di sekitar peralatan, seperti yang ditunjukkan di bawah ini:

A:≥40cm B:≥150cm C:≥100cm D:≥60cm E:≥40com

2. Kondisi Lingkungan

Imax≤32A

Pmax≤13KW
