IEC62196 Peralatan uji rolling plugs dan sockets power supply kendaraan listrik

IEC62196 Peralatan uji rolling plugs dan sockets power supply kendaraan listrik

Standar & Ketentuan yang Dipenuhi

Peralatan ini sesuai dengan klausa standar kendaraan bergulir di Bagian 6.21 dari standar GB/T 20234.1-2023 dan memenuhi persyaratan metode pengujian yang ditentukan di Bagian 7.21 dari GB/T 20234.1-2023 standar, sertaIEC62752:2016 danIEC 62196-1Ed.4 CDV 2020 “Plug, outlet, konektor kendaraan dan inlet kendaraan” “Pengisian konduktif kendaraan listrik-Bagian 1: Persyaratan umum” pasal 33.2 dan 33.3.

Gambaran Umum Peralatan

Sampel dan pembatasan: Colokan pasokan, colokan kendaraan dan kotak fungsi dengan kabel yang direkomendasikan oleh pabrikan.

Tujuan pengujian: Digunakan untuk pengujian penghancuran kendaraan untuk mengisi colokan listrik kendaraan; colokan kendaraan dan kotak fungsi. Untuk menilai keandalan setelah tekanan.

Prinsip pengujian: Letakkan colokan listrik dan colokan kendaraan dengan kabel yang direkomendasikan oleh pabrikan dengan longgar di lantai semen.Menggunakan ban mobil dengan beban yang sama dengan P225/75R15 untuk menerapkan gaya gulung (5000±250) N atau (11000N±550) N. Gulung colokan listrik atau kotak fungsi colokan yang terbebani dengan kecepatan (8±2) km/jam (tekanan inflasi ban 220±10) kPa.Menggunakan simulasi untuk menguji kemampuan colokan catu daya atau kotak fungsi colokan untuk menahan kerusakan yang disebabkan oleh penghancuran kendaraanPeralatan ini dikonfigurasi untuk mencegah gerakan sampel.

Parameter teknis

Fitur Peralatan

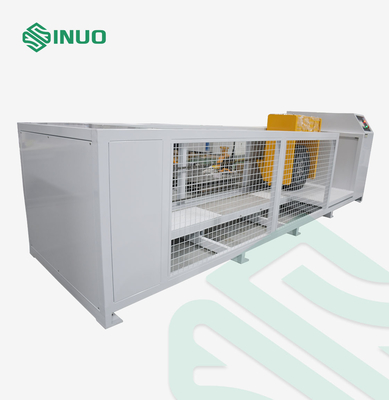

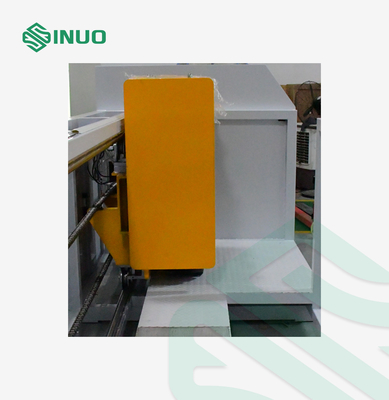

Seluruh peralatan mengadopsi desain struktur kotak pelindung pelat baja yang digulung dingin.Bagian bawah kotak ditutupi dengan lantai semen simulasiMekanisme bergulir dapat mensimulasikan ban mobil meluncur bebas ke atas dan ke bawah setelah bergulir di atas benda.Perangkat pendorong menggerakkan mekanisme bergulir untuk mencapai gerakan bergulir maju dan mundur. komponen utama terbuat dari stainless steel dan aluminium bagian. Pastikan bahwa ban bergulir di atas sampel di bawah kondisi normal bergulir. Fitur utama adalah sebagai berikut:

1Chassis peralatan dilengkapi dengan penutup pelindung untuk memastikan keamanan proses pengujian.Bagian bawah kotak dilengkapi dengan bantalan kaki penyerap kejut dan struktur katrol untuk pemasangan dan pembongkaran yang mudah. Dipandu oleh rel slide tugas berat, roller set slides. daya dikombinasikan dengan motor bertenaga tinggi dikombinasikan dengan turbin pengurangan, mendorong rotasi spindle,dan kecepatan uji dipromosikan untuk uji menghancurkanPerangkat geser pemasangan sampel dilengkapi dengan perlengkapan pemasangan kotak fungsional untuk memenuhi persyaratan standar.

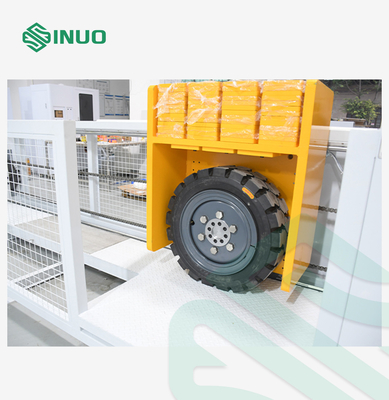

2Perangkat penyesuaian tekanan rolling dirancang dengan struktur atas dan bawah yang dapat disesuaikan.rangka geser atas dan bawah dan counterweights yang ditanggung oleh sampel adalah berat total dari tes.

3Peralatan ini mengadopsi mode kerja penggerak ban depan dan belakang: arah pergolakan tes didorong oleh rotasi ke depan dan ke belakang motor untuk mendorong pergolakan ban.Simpan spesimen tidak bergerakHal ini dapat mensimulasikan rolling bergantian ban mobil dengan cara yang paling realistis.

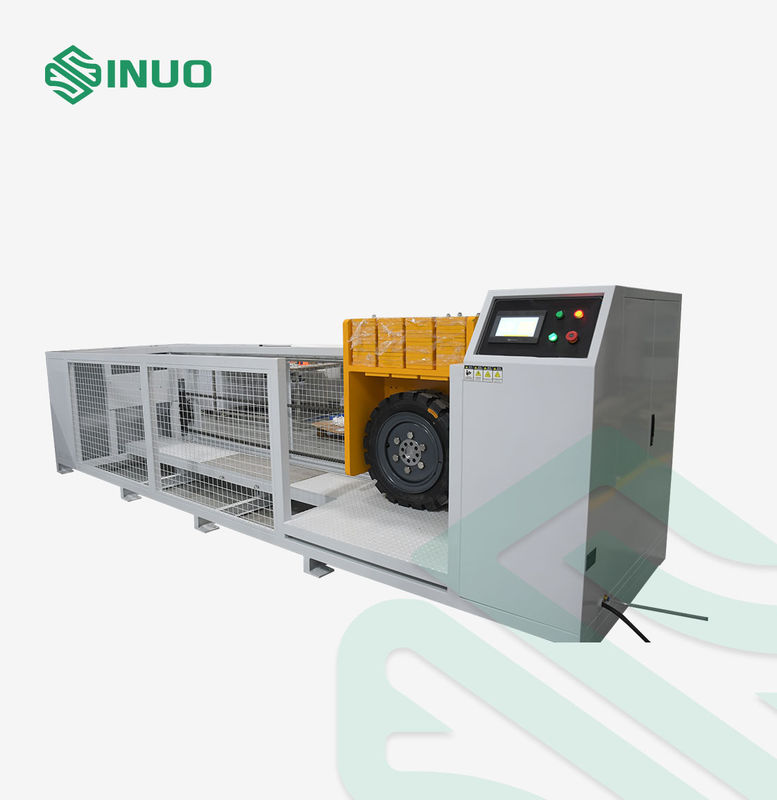

4Sistem kontrol adalah organisasi independen. mesin host dikendalikan oleh PLC dan dioperasikan oleh layar sentuh.Ada lubang pemasangan tetap dan bukaan kabel di bagian bawah untuk pemasangan dan koneksi yang mudah.
