IEC62196-3 Alat Uji Ketidaksejajaran Antarmuka Pengisian Kendaraan Listrik

IEC62196-3 Alat Uji Ketidaksejajaran Antarmuka Pengisian Kendaraan Listrik

Nama merek: Sinuo
Nomor Model: SNQC1017
MOQ: 1
harga: Customized
Ketentuan Pembayaran: T/T
Kemampuan Penyediaan: 10 Set / Bulan
Informasi Rinci
Tempat asal:
Cina
Sertifikasi:
Calibration Certificate (Cost Additional)
Standar Terapan:
IEC 62196-3, klausul 36.3
Metode operasi:
Operasi layar sentuh
Metode kontrol:
kontrol PLC
stasiun uji:
Stasiun Tunggal
Modus berkendara:
Motor servo
Angkatan Terapan:
100N
Waktu penahanan:
0-999,9 dtk
Waktu jeda:
0-999,9 dtk
Kemasan rincian:
Kasus kayu lapis
Menyediakan kemampuan:
10 Set / Bulan
Menyoroti:

Alat Uji Misalignment Antarmuka Pengisian Kendaraan

,

IEC62196-3 Alat Uji Misalignment Antarmuka

Deskripsi Produk





IEC62196-3 Alat Uji Ketidaksejajaran Antarmuka Pengisian Kendaraan Listrik



Standar & Klausul yang Dipatuhi UntukAlat Uji Misalignment Antarmuka Pengisian Daya




Alat uji misalignment ini sesuai dengan IEC62196-3 pasal 36.3, gambar 18.



Ikhtisar PeralatanUntukAlat Uji Misalignment Antarmuka Pengisian Daya




Sampel dan Batas: Antarmuka Pengisian Daya.


Tujuan pengujian: Ini digunakan untuk menerapkan gaya ke arah atas, bawah, kiri, dan kanan ke titik pegangan pistol pengisi daya, untuk mensimulasikan operasi offset yang dikenakan selama penggunaan normal, dan untuk memverifikasi kekuatan tekannya di semua arah.


Prinsip pengujian: Gunakan motor servo untuk menggerakkan manipulator untuk mewujudkan penerapan gaya berurutan dalam empat arah -X+X-Y+Y, dan nilai gaya serta waktu interval sesuai dengan persyaratan standar.


Dimensi peralatan: 1100×700×1400 (mm) W×D×H, berat peralatan: 260kg.


Catu daya: AC220V±10%/50-60Hz, suhu kerja 5-35℃, kelembapan 30%-90%.



Parameter teknikUntukAlat Uji Misalignment Antarmuka Pengisian Daya




Kekuatan Disesuaikan sesuai kebutuhan
Metode kontrol Kontrol PLC, operasi layar sentuh
Stasiun stasiun tunggal
Memaksa 100N (Pemantauan sensor nilai paksa, kontrol otomatis sistem)
Paksa waktu penahanan 0-999,9 dtk
Waktu jeda 0-999,9 dtk
Memaksa arah aplikasi -X, +X, -Y, +Y
Braket pemasangan spesimen Ketinggian 1000mm dari tanah
Dimensi keseluruhan peralatan 1100mm×400mm×1500mm,260kg

Detail



Peralatan ini sesuai dengan Angka Standar ini:

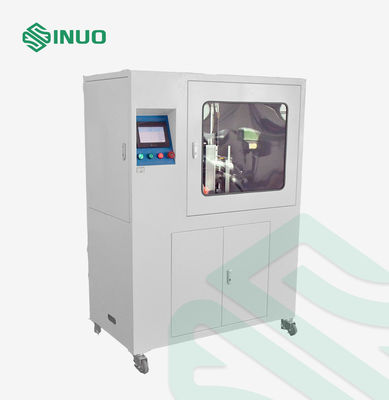

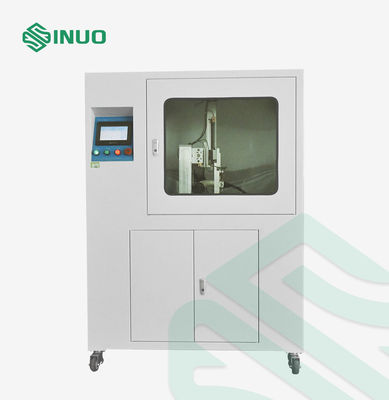

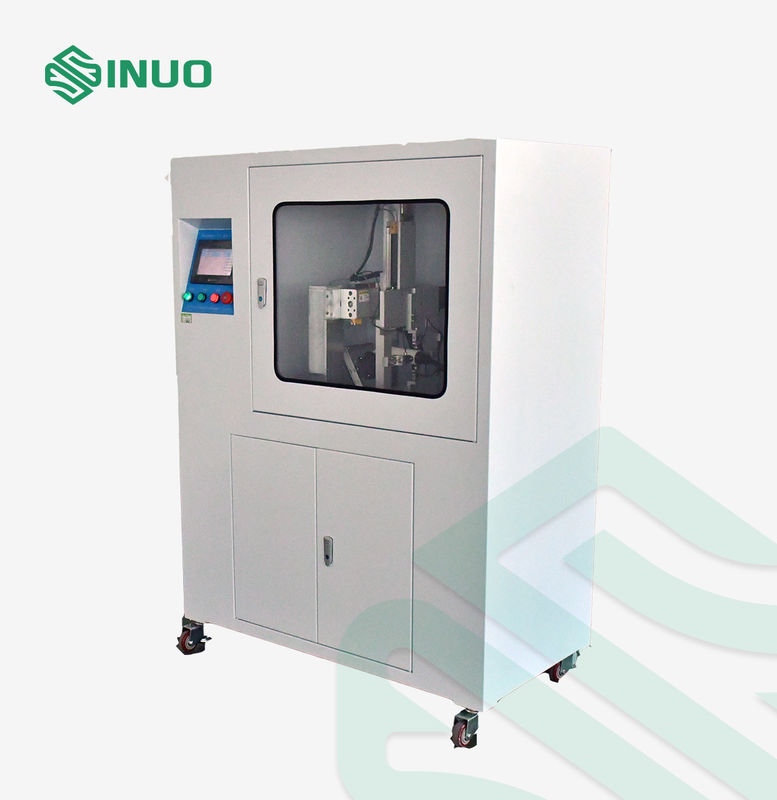

IEC62196-3 Alat Uji Ketidaksejajaran Antarmuka Pengisian Kendaraan Listrik 0IEC62196-3 Alat Uji Ketidaksejajaran Antarmuka Pengisian Kendaraan Listrik 1

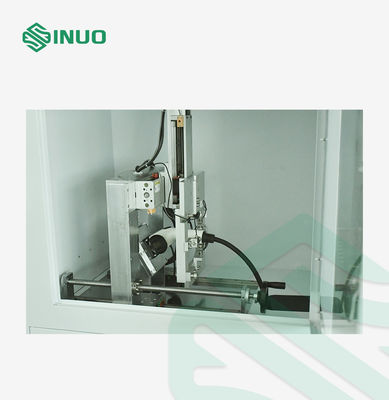

Mekanisme penerapan paksa

IEC62196-3 Alat Uji Ketidaksejajaran Antarmuka Pengisian Kendaraan Listrik 2
