IEC62196 Alat Uji Gaya Penyisipan Antarmuka Pengisian Kendaraan Listrik

IEC62196 Alat Uji Gaya Penyisipan Antarmuka Pengisian Kendaraan Listrik

Nama merek:	Sinuo
Nomor Model:	SNQC1013A
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	15 Set / Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Standar Terapan:

IEC 62196-1Ed.4CDV 2020

Klausul Terapan:

Klausul 14.1.5, 14.1.6

stasiun uji:

Stasiun Tunggal

Sampel Uji:

Antarmuka pengisian daya

Colokan Uji:

Disesuaikan

Angka Terapan:

Gbr13, gbr14

Tabel Terapan:

Tabel 5

Jatuhkan ketinggian:

5cm

Kemasan rincian:

Kasus kayu lapis

Menyediakan kemampuan:

15 Set / Bulan

Menyoroti:

Perangkat Uji Kekuatan Penyisipan Antarmuka Pengisian Daya

Perangkat Uji Kekuatan Penyisipan IEC62196

Deskripsi Produk

IEC62196 Alat Uji Gaya Penyisipan Antarmuka Pengisian Kendaraan Listrik

Standar & Klausul yang Dipatuhi untukPerangkat Uji Kekuatan Penyisipan Antarmuka Pengisian Daya

IEC 62196-1:2020 klausul 14.1.5, 14.1.6, gbr13, gbr14.

IEC 62196-1:2014 pasal 17.2.

Parameter teknikuntukPerangkat Uji Kekuatan Penyisipan Antarmuka Pengisian Daya

Stasiun uji	stasiun tunggal
Konfigurasi berat	Bobot utama senjata pengisi daya AC: 9,2kg
Turunkan ketinggian	Berat utama senapan pengisian DC: 13,2kg
Masukkan posisi awal	Berat tambahan: 0,8kg
Fitting	Catatan: Bobot utama termasuk bobot perlengkapan dan batang pemandu, dan bobot bobot diwujudkan dengan superposisi dan kombinasi
Uji waktu penahanan	60-an, dongkrak menggerakkan baki untuk mengangkat beban yang harus dicapai
Beban uji	Kabel pengisi daya AC: 100N Senapan pengisi daya DC: 140N 1.0kg
Tes	Selama pengujian, perangkat pengunci perlu dibuka

Ikhtisar PeralatanuntukPerangkat Uji Kekuatan Penyisipan Antarmuka Pengisian Daya

Tujuan pengujian: Struktur antarmuka pengisian daya harus memudahkan untuk memasukkan pistol pengisi daya, dan memeriksa apakah gaya maksimum yang diperlukan untuk memasukkan pistol pengisi daya ke soket alat berada dalam kisaran yang ditentukan dalam standar.

Prinsip pengujian: Kekuatan pistol pengisi daya dimasukkan ke dalam soket: letakkan pistol pengisi daya secara vertikal ke bawah, tempatkan beban utama sesuai dengan persyaratan standar pada pistol pengisi daya, lalu gunakan beban 0,8kg untuk jatuh bebas dari ketinggian 5cm untuk memengaruhi bobot utama, pistol pengisi daya harus dimasukkan ke soket ke posisi yang diperlukan oleh kontak

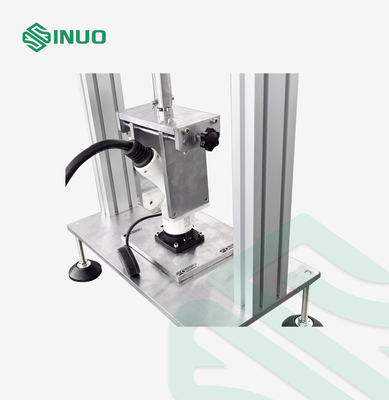

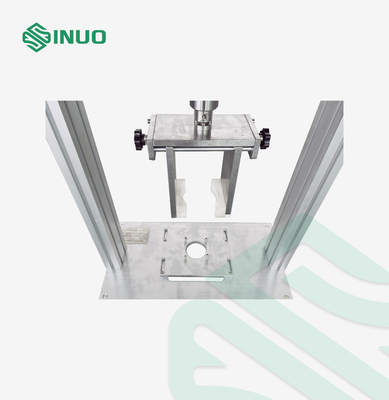

Struktur peralatan: Perangkat ini terdiri dari pelat dasar pemasangan soket A, perangkat penjepit pistol pengisi daya, bobot utama F, dan bobot tambahan G.
Catatan: Perlengkapan yang dapat disesuaikan pemusatan diadopsi, yang dapat menampung semua jenis produk senjata pengisian daya

Fitur struktur

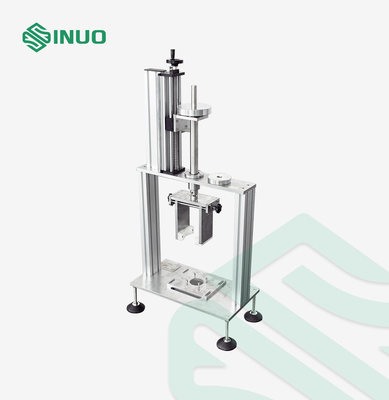

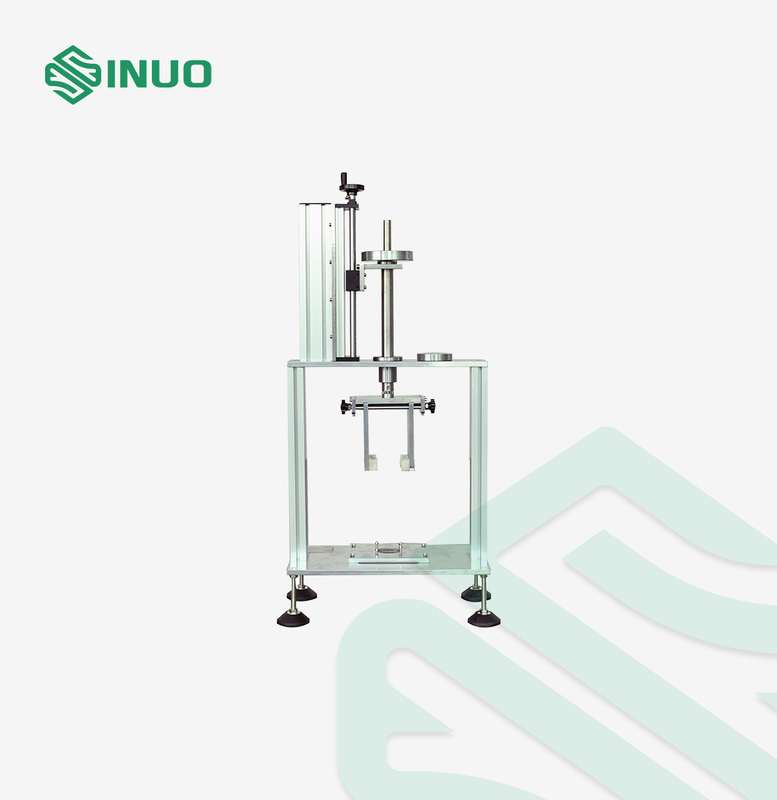

Perangkat ini terutama terdiri dari perlengkapan pemasangan, perangkat penjepit, bobot utama, bobot tambahan, dan steker uji.Berdasarkan pengalaman, klem tarik diubah menjadi penyeimbang, kait pemberat dihubungkan langsung ke steker uji, dan perlengkapan untuk menahan sampel dikonfigurasikan.Bentuk spesifik ditunjukkan pada Gambar 1.

IEC62196 Alat Uji Gaya Penyisipan Antarmuka Pengisian Kendaraan Listrik 0
