IEC62196 EV Switch Soket Alat Uji Gaya Penarikan Interlock

IEC62196 EV Switch Soket Alat Uji Gaya Penarikan Interlock

Nama merek:	Sinuo
Nomor Model:	SN1013
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	15 Set / Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Standar Terapan:

IEC 62196-1Ed.4CDV 2020

Klausul Terapan:

Klausul 14.1.5, 14.1.6

Metode operasi:

operasi manual

Konfigurasi Berat:

165-750N

Colokan Uji:

Disesuaikan

stasiun uji:

Stasiun Tunggal

Angka Terapan:

Gbr13, gbr14

Tabel Terapan:

Tabel 5

Kemasan rincian:

Kasus kayu lapis

Menyediakan kemampuan:

15 Set / Bulan

Menyoroti:

Alat Uji Gaya Penarikan Soket Interlock

Alat Uji Gaya Soket Sakelar EV

Deskripsi Produk

IEC62196 EV Switch Socket Alat Uji Gaya Penarikan Interlock

Standar & Klausul yang Dipatuhi untukSwitch Socket Interlock Alat Uji Gaya Penarikan

IEC 62196-1:2020 klausul 14.1.5, 14.1.6, gbr13, gbr14.

IEC 62196-1:2014 pasal 17.2.

Ikhtisar PeralatanuntukSwitch Socket Interlock Alat Uji Gaya Penarikan

Tujuan pengujian: Struktur antarmuka pengisian harus memungkinkan pistol pengisi daya dimasukkan dan ditarik keluar dengan mudah, dan harus mencegah pistol pengisi daya jatuh dari soket selama penggunaan normal.Pastikan gaya maksimum yang diperlukan untuk menarik kabel pengisi daya keluar dari soket alat berada dalam kisaran yang ditentukan dalam standar.

Prinsip Pengujian: Gaya tarik keluar maksimum dari soket: Terapkan gaya tarik keluar maksimum yang ditentukan dalam standar (gaya total dari beban utama, berat tambahan, pengait (perangkat penjepit), dan steker uji) ke steker uji, dan steker harus keluar dari stopkontak.

Struktur: Perangkat ini terdiri dari perangkat penjepit yang dipasang di bawah pelat atas A, bobot utama F, bobot tambahan G, dan steker uji C. Bingkai perangkat kompatibel dengan GB/T20234.1 Gambar 5 dan GB11918.4 Gambar 102, termasuk uji beban mekanis antarmuka pengisian horizontal horizontal, uji perangkat pengunci, dan uji gaya penyisipan.
Catatan: Penjepit yang dapat disesuaikan diadopsi, yang dapat dialihkan secara vertikal dan horizontal, dan dapat menjepit berbagai produk;penjepit D diganti dengan cincin, yang lebih nyaman dioperasikan dan digunakan;bobot utama langsung diimbangi tanpa braket.

Parameter teknikuntukSwitch Socket Interlock Alat Uji Gaya Penarikan

AKekuatan penarikan maksimum

Gaya penarikan maksimum kotak kontak harus memenuhi persyaratan Tabel 1.

Terapkan gaya penarikan maksimum yang ditentukan dalam standar (gaya total dari berat utama, berat tambahan, pengait (perangkat penjepit) ke steker uji, ketika berat tambahan dijatuhkan dari ketinggian 50mm, steker harus keluar dari soket .

Pengguna harus memilih berat yang sesuai untuk tes sesuai dengan tabel berikut:

Jenis sampel (AC A)	Penarikan N	Berat pokok N	Berat tambahan N
6-40	165	148.5	16.5
41-80	300	270	30
81-150	440	396	44
151-250	660	396+148,5+49,5	66
Jenis sampel (DC A)
Setiap	750	396+148,5+49,5+15	75
Klausul 17.2 A
<59	150	135	15
60-99	275	247.5	27.5
100-125	400	270+90	40
Catatan: Bobot utama sudah termasuk bobot test plug and hook

BKekuatan penarikan minimum

Masukkan pengukur dengan gaya penarikan minimum yang ditentukan dalam standar (yaitu pin uji (pin tunggal) yang memenuhi persyaratan standar ini, massa total pin harus sama dengan nilai yang ditentukan dalam tabel) ke masing-masing soket individu di soket-outlet.Pengukur tidak boleh dilepas dari soket dalam waktu 30 detik.

Diameter pin nominal mm	Diameter pengukur mm +0 -0,01	Kekuatan total minimum N
5	4.80	2.5
6	5.80	5
7	6.80	5
8	7.80	10
10	9.80	15
12	11.80	20
Catatan: Kekuatan penarikan minimum sudah termasuk berat alat ukur

CFitur struktur

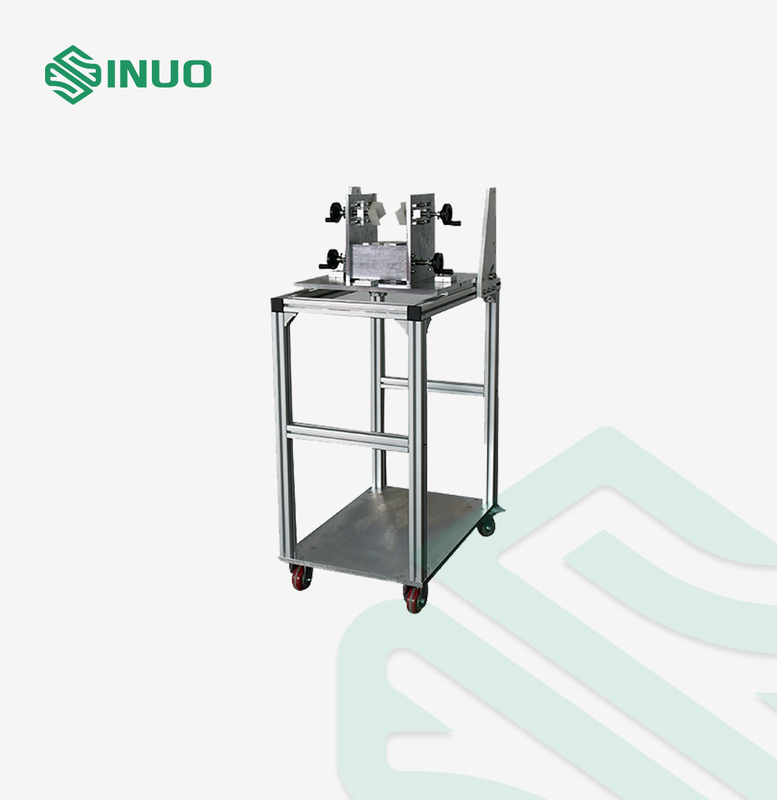

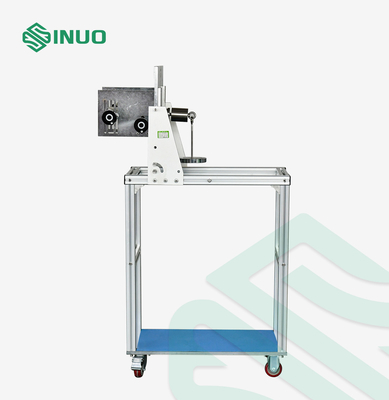

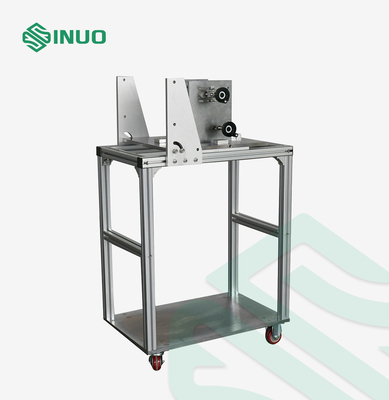

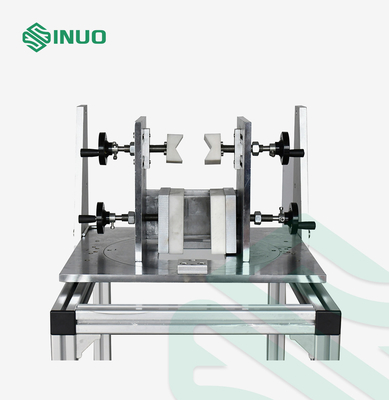

Perangkat ini terutama terdiri dari perlengkapan pemasangan, perangkat penjepit, bobot utama, bobot tambahan, dan steker uji.Berdasarkan pengalaman, klem tarik diubah menjadi penyeimbang, kait pemberat dihubungkan langsung ke steker uji, dan perlengkapan untuk menahan sampel dikonfigurasikan.Bentuk spesifik ditunjukkan pada Gambar 1.

IEC62196 EV Switch Soket Alat Uji Gaya Penarikan Interlock 0

DColokan uji

Sumbat uji, menurut lembaran standar yang relevan, harus memiliki kontak yang digerinda halus dari baja keras, memiliki kekasaran permukaan tidak melebihi 0,8 µm di atas panjang aktifnya dan diberi jarak pada jarak nominal, dengan toleransi ±0,05 mm .

Dimensi kontak tusuk kontak atau jarak antara permukaan kontak untuk jenis kontak tusuk kontak lainnya harus sesuai dengan dimensi minimum yang diberikan dalam lembaran standar yang relevan, dengan toleransi sebesar^+0,01₀mm

Steker uji tidak termasuk dalam alat uji ini, harap gunakan steker uji yang sudah dipesan secara terpisah oleh klien sebagai berikut:

TIDAK.:	Standar	Gambar No.:	Nama	JUMLAH
1	IEC62196-2/Ed.3/CDV © IEC(E)	LEMBAR STANDAR 2-I lembar 1	Test-plug1: 32A, 250 V AC INLET KENDARAAN	1
2	IEC62196-2/Ed.3/CDV © IEC(E)	LEMBAR STANDAR 2-Ilb lembar 1	Test-plug1:63 A, 480 V TIGA FASE ATAU 70 A, 250 V TUNGGAL FASE	1
3	IEC62196-2/Ed.3/CDV © IEC(E)	LEMBAR STANDAR 2-Lembar 1	Uji-KENDARAAN INLET2: 63 A, 480 V TIGA FASE ATAU 70 A, 250 V TUNGGAL FASE	1
4	IEC62196-2/Ed.3/CDV © IEC(E)	LEMBAR STANDAR 2- Lembar Ilf 1	Uji-KENDARAAN INLET3: 63 A, 480 V TIGA FASE ATAU 70 A, 250 V TUNGGAL FASE	1
5	IEC62196-2/Ed.3/CDV © IEC(E)	LEMBAR STANDAR 2-Illa sheet 1	Steker Uji 4: 16 A, 250 V STEKER FASE TUNGGAL DENGAN 1 KONTAK PILOT	1
6	IEC62196-2/Ed.3/CDV © IEC(E)	LEMBAR STANDAR 2-Lembar Illb 1	Steker Uji 6: 32 A, 250 V STEKER FASA TUNGGAL DENGAN 2 KONTAK PILOT	1
7	IEC62196-2/Ed.3/CDV © IEC(E)	LEMBAR STANDAR 2-Lembar Illc 1	Uji-Plug 8: 63 A, 480 V PLUG TIGA FASE DENGAN 2 KONTAK PILOT	1
8	IEC62196-3/Ed.2/CDV © IEC(E)	LEMBAR STANDAR 3-Ib Lembar 1	Uji KONEKTOR KENDARAAN 10	1
9	IEC62196-3/Ed.2/CDV © IEC(E)	LEMBAR STANDAR KONFIGURASI BB COUPLER KENDARAAN 250 A 900 V DC LEMBAR STANDAR 3-Iia Lembar 1	Uji KONEKTOR KENDARAAN 11	1
10	IEC62196-3/Ed.2/CDV © IEC(E)	LEMBAR STANDAR 3-IIIa Lembar 2	Uji MASUK KENDARAAN 12	1
11	IEC62196-3/Ed.2/CDV © IEC(E)	LEMBAR STANDAR 3-IVA KENDARAAN DALAM MODE 2, 3 DAN 4 Lembar 2	Uji MASUK KENDARAAN 13	1
12	IEC62196-3/Ed.2/CDV © IEC(E)	LEMBAR STANDAR 3-Ivb MASUK KENDARAAN SEMUA MODE Lembar 1	Uji MASUK KENDARAAN 14	1

ePin uji

Pin uji tidak termasuk dalam alat uji ini, harap gunakan pin uji yang sudah dipesan secara terpisah oleh klien sebagai berikut:

Diameter pin nominal mm	Diameter pengukur mm +0 -0,01	Kekuatan total minimum N
5	4.80	2.5
6	5.80	5
7	6.80	5
8	7.80	10
10	9.80	15
12	11.80	20
Catatan: Kekuatan penarikan minimum sudah termasuk berat alat ukur

Konfigurasi dan Detail untukSwitch Socket Interlock Alat Uji Gaya Penarikan

Konfigurasi pengukur:

Terbuat dari S136, pin adalah nilai minimum dari ukuran standar, toleransi +0,01 0 mm, jaraknya ±0,05mm, dan hasil akhirnya adalah 0,8um
16A pengukur soket pencocokan gaya tarik maksimum * 1;
32A pengukur soket pencocokan gaya tarik maksimum * 1;
Pengukur soket pencocokan gaya tarik maksimum DC * 1;

Konfigurasi berat:

165: 148,5N bobot utama x1+16,5N bobot tambahan x1;
300N: bobot utama 270N x1+30N bobot tambahan x1;
440N: bobot utama 396N x1+44N bobot tambahan x1;
660N: bobot utama 594N x1+66N bobot tambahan x1;
750N: bobot utama 675N x1+75N bobot tambahan x1;
Catatan: Bobot utama termasuk bobot kail, dan bobot bobot diwujudkan dengan superposisi dan kombinasi.

Konten uji:

7.11.8: Uji beban mekanis antarmuka pengisian daya
7.15.1.1: Mengunci pengujian perangkat
7.17: Uji gaya penyisipan (bagian gaya ekstraksi)

Waktu tahan uji: 60 detik, dongkrak menggerakkan baki ke atas dan ke bawah untuk mengangkat beban yang akan dicapai
Jumlah pengujian: 4 kali, sekali di setiap arah 90° di sekitar sumbu horizontal, secara manual

Beban uji:

Pistol pengisi daya AC: 100N
Senapan pengisi daya DC: 140N
1,0 kg

Angka referensi uji:

IEC62196 EV Switch Soket Alat Uji Gaya Penarikan Interlock 1
