Klausul 20.2 Peralatan Pengujian Konektor EV Debu - Ruang Uji Bukti

Alat Uji Konektor EV Ruang Uji Tahan Debu

Standar & Klausul yang Dipatuhi

Ruang uji ini sesuai dengan IEC60529-2013, EN60529, DIN40050, SAEJ575 dan lain-lain.

Parameter teknik

1. Ukuran ruang dalam: lebar 1500mm * kedalaman 1000mm * tinggi 1000mm;

2. Uji debu: bedak talek kering yang dapat melewati saringan persegi dengan ukuran jaring 75μm dan diameter kawat 50μm.

3. Jumlah debu: 2-4kg/m³.

4. Kecepatan udara: <2m/s

5. Perbedaan tekanan pemompaan: 0 ~ -10kPa dapat disesuaikan, dilengkapi dengan tampilan pengukur tekanan.

6. Kontrol aliran pemompaan pompa vakum: 60-600, 600-6000 mL / mnt dapat disesuaikan;

7. Suhu pemanasan: suhu normal +10℃～+60℃ dapat disesuaikan untuk mengurangi kelembapan di dalam bilik dan menampilkan kelembapan di dalam bilik;

8. Struktur tertutup sepenuhnya, pompa getaran mengadopsi pompa getaran pneumatik, amplitudo dapat disesuaikan tanpa langkah dengan menyesuaikan aliran udara, kipas sirkulasi yang kuat mengedarkan udara dalam ruangan untuk menggerakkan suspensi debu, dan kecepatan kipas dapat disesuaikan dengan konverter frekuensi;

9. Pintu tertutup dengan jendela kaca, dilengkapi dengan sikat penghapus debu untuk memudahkan pengamatan kondisi dalam ruangan;

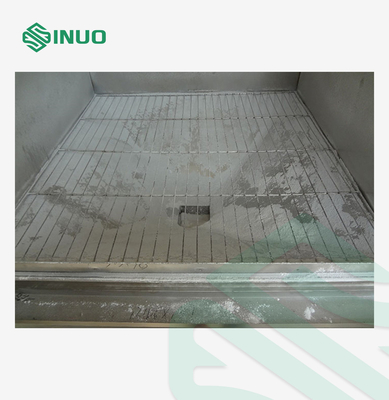

10. Rak pagar baja tahan karat lapis ganda menempatkan sampel uji;

11. Konfigurasi sistem vakum: pompa vakum, flow meter, pengukur tekanan negatif vakum, katup pengatur tekanan, filter.

12. Dinding bagian dalam terbuat dari stainless steel dan dinding luarnya dicat dengan pelat baja.

13. Konfigurasi catu daya uji sampel (soket tahan debu bawaan), on-off catu daya sampel dikendalikan oleh mesin, dan saluran masuk daya dipisahkan dari mesin

14. Resolusi: suhu: 0,1°C, waktu: 1S;

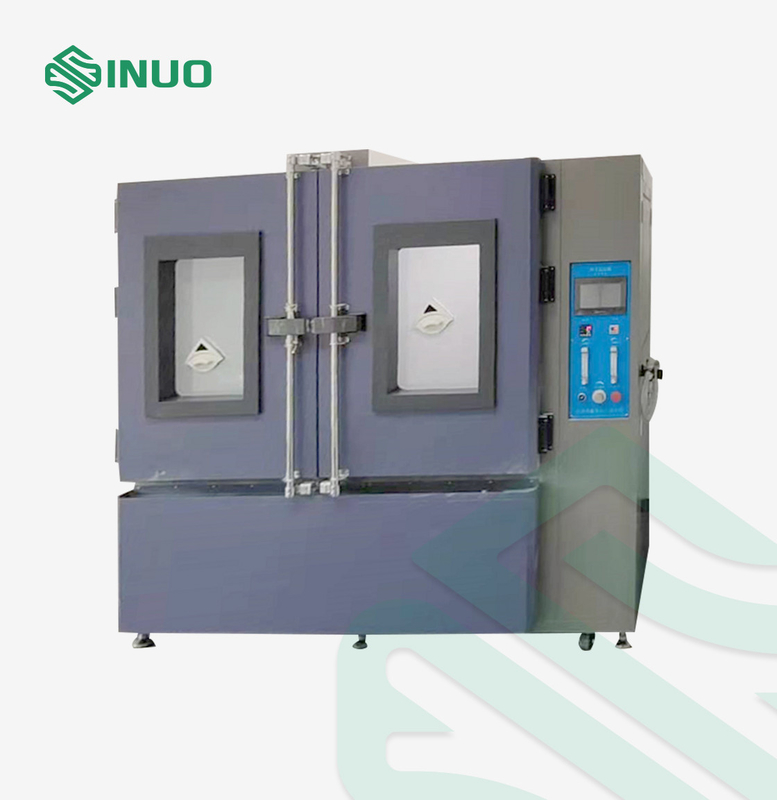

15. Pintu: Pintu ganda, ukuran bukaan pintu W1500mm * H1000mm;

16. Antarmuka kontrol dioperasikan dengan layar sentuh, yang mudah dioperasikan, dan akan diuji secara otomatis setelah parameter program ditetapkan.

Ikhtisar Peralatan

Tujuan pengujian: Ruang uji ini digunakan untuk peralatan mekanik, listrik, elektronik, elektrokimia, dan elektromekanis.Evaluasi ketahanan, penyimpanan, dan pengoperasian perangkat ini terhadap paparan pasir kering atau atmosfer yang sarat debu.Digunakan untuk pengujian kinerja penyegelan produk dan pengujian keandalan.

Fitur kamar:

1. Getaran mengadopsi mode getaran pneumatik, dan amplitudo dapat disesuaikan tanpa langkah;

2. Dilengkapi dengan konverter frekuensi, kecepatan kipas dapat disesuaikan dengan konversi frekuensi;

3. Kecepatan dan tekanan pemompaan sampel dapat disesuaikan secara independen, dan tekanan pemompaan stabil;

4. Dilengkapi dengan pengukur suhu dan kelembaban elektronik, yang dapat langsung ditampilkan di layar sentuh;

5. Corong bawah dilengkapi dengan sakelar katup bola untuk memudahkan penggantian debu;

6. Dinding ruang uji dilengkapi dengan unit penyaring debu udara, dan tekanan atmosfer ruang dalam dan luar seimbang;

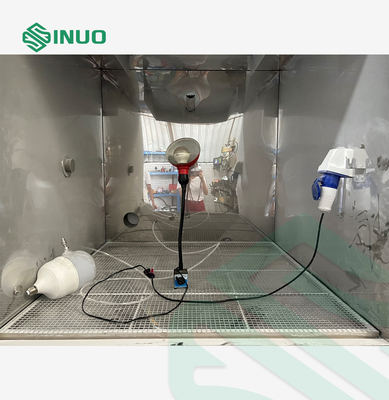

7. Program ini mudah dioperasikan.Selain itu, fungsi preheating penyalaan sampel ditambahkan.Misalnya, saat menguji lampu, lampu harus dinyalakan dan dipanaskan terlebih dahulu hingga stabil sebelum pengujian debu.Setelah waktu pemanasan selesai, perangkat akan memulai uji debu secara otomatis.Dengan cara ini, uji luminer dapat diselesaikan langsung di ruang debu sekaligus.

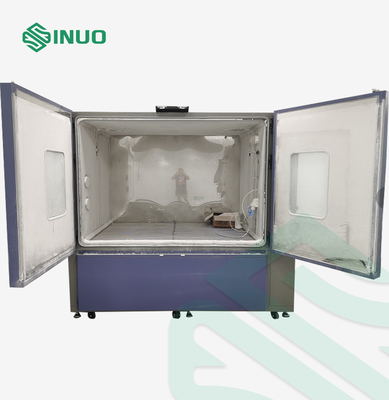

8. Struktur ruang: bukaan pintu tidak terhalang (1500X1000mm), dan pintu terbuka penuh, yang nyaman untuk menempatkan sampel besar dan berat di dalam ruang.

Perlindungan keselamatan: alarm dan penyebab kesalahan, memproses fungsi prompt, shutdown otomatis setelah alarm kesalahan;perlindungan kebocoran, perlindungan hubung singkat, motor kipas terlalu panas, kehilangan fase/fase balik peralatan secara keseluruhan, perlindungan waktu peralatan secara keseluruhan.

Catu daya: AC 380V 50HZ 4KW;satu antarmuka sumber udara terkompresi, tabung udara Φ8mm.

Struktur Kamar:

1. Ini dirancang sebagai corong berbentuk kerucut dengan port pengumpul debu dan port penghembus debu di bagian bawah.Pasang kipas sirkulasi turbin bertekanan tinggi di port peniup debu untuk mengirim debu dari corong ke bagian atas ruang dalam.Debu dihembuskan secara alami dari atas secara vertikal.Ketika debu jatuh di dinding samping corong, debu didaur ulang ke port peniup debu oleh perangkat getar, sehingga siklus dimulai lagi dan lagi.

2. Bahan ruang dalam: pelat baja tahan karat;

3. Bahan ruang luar: pelat baja canai dingin + cat kue / plastik semprot;

4. Dua jendela pengamatan;

5. Pengikis debu: akan lebih mudah untuk mengamati situasi pengujian;

6. Lampu penerangan: satu lampu LED dipasang di dalam, yang nyaman untuk mengamati situasi pengujian;

7. Uji lubang: Ø100mm;

8. Beban braket kompartemen: 100KG.
