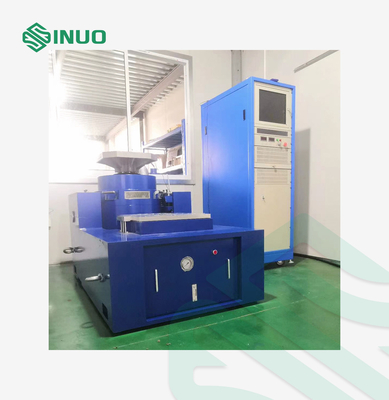

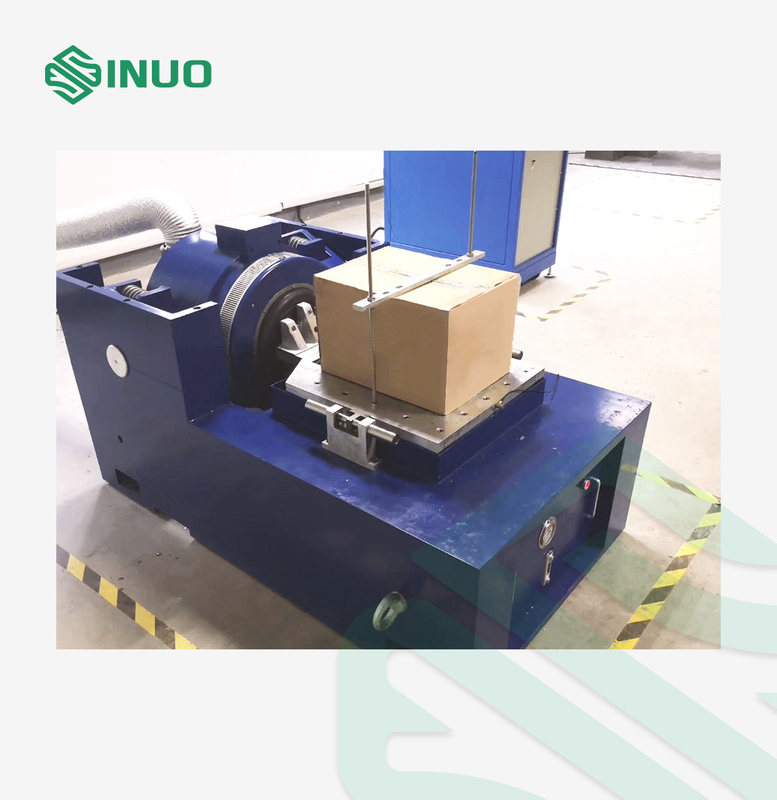

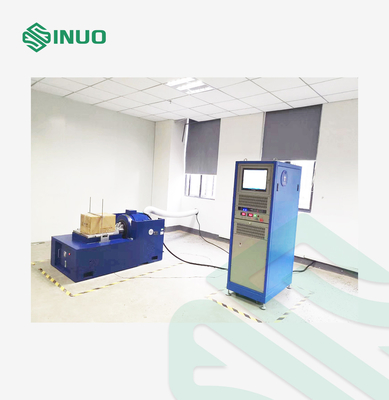

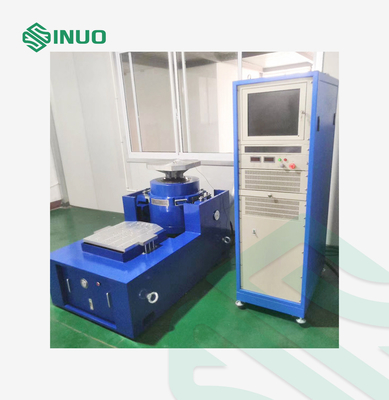

Alat Uji Getaran Paket Baterai Kendaraan Listrik 1000Hz

Alat Uji Getaran Paket Baterai Kendaraan Listrik 1000Hz

Nama merek:	Sinuo
Nomor Model:	SN553
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	1 set/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Ukuran Meja Getaran:

2000mm×2000mm

Batas Frekuensi:

1000Hz

Modul Daya:

Perangkat daya Infineon IGBT Jerman

Penguat Tegangan:

Penguat tegangan tinggi sejati

Distorsi Harmonik Penguat:

≤1％

Efisiensi tenaga:

≥92%

Ketidakseimbangan Pembagian Arus Paralel:

≤3％

Berat Amplifier (tanpa kemasan):

1200kg

Kemasan rincian:

Kasus kayu lapis

Menyediakan kemampuan:

1 set/bulan

Menyoroti:

Alat Uji Tabel Getaran Paket Baterai

Alat Uji Tabel Getaran 1000Hz 1000Hz

Deskripsi Produk

Alat Uji Tabel Getaran Paket Baterai Kendaraan Listrik

Ikhtisar peralatan

Sistem ini menggunakan komponen yang andal dan berstandar tinggi, dan penguat daya dilengkapi dengan lapisan pelindung radiasi anti-elektromagnetik yang disyaratkan oleh CE.Memimpin di dalam negeri.

Parameter teknik

TIDAK.	Nama	Model	Satuan	Jumlah
1	Meja Uji Getaran
1.1	Tubuh meja getaran	H1248A	Mengatur	01
1.2	Penguat daya switching digital	IPA180L	Mengatur	01
1.3	Unit pendingin air cerdas	CU-1	Mengatur	01
1.4	Perangkat servo pusat posisi asli	OPCS	Mengatur	01
1.5	Perangkat putar otomatis vertikal dan horizontal	DH-2	Mengatur	01
1.6	Geser horizontal	BT2000M	Mengatur	01
1.7	Meja ekstensi vertikal (dengan dukungan tambahan)	HE2000SQ/A	Mengatur	01
2	Sistem Kontrol Getaran
2.1	Pengontrol getaran digital yang diimpor	RL-C21 Perangkat keras: masukan 8 saluran, keluaran 1 saluran Fungsi perangkat lunak: sinus, acak, pencarian resonansi dan diam, kejutan tipikal, sinus dan acak, acak dan acak.	Mengatur	01
2.2	Sensor akselerasi yang diimpor (termasuk kabel sensor)	DJB	Mengatur	08
2.3	Kontrol komputer	Komputer merek, satu set monitor LCD, keyboard, mouse, printer satu warna.	Mengatur	01
3	Aksesori
3.1	Suku cadang, memakai suku cadang dan alat khusus	Lihat daftar suku cadang, suku cadang aus, dan alat khusus untuk detailnya	Mengatur	01
3.2	Aksesori acak dan data teknis	Manual instruksi peralatan, diagram skematik listrik dan pneumatik, instruksi pengoperasian dan pemeliharaan, dll.	Mengatur	01
4	Yang lain
4.1	Instalasi, commissioning dan penerimaan	Pemeliharaan dan dukungan teknis selama periode jaminan kualitas	/	/
4.2	Pengemasan, pengiriman dan asuransi	/	/	/
4.3	Layanan teknis dan pelatihan	Pelatihan getaran, stres, dan pengujian lingkungan.Dukungan ahli kapan saja selama penggunaan.	/	/

Fitur dan Keunggulan

TIDAK.	Indeks	Keuntungan dan Fitur
1	Panduan dinamis	Sistem kumparan bergerak suspensi terdiri dari pegas dan rol berbentuk U.Ini adalah desain LDS terbaru di Inggris Raya.Ini memiliki momen beban parsial yang tinggi, dan pada saat yang sama, rasio getaran lateral dari kumparan bergerak kecil dan distorsi bentuk gelombangnya kecil.Ini memenuhi persyaratan tingkat internasional.(Gambar 1)
2	Komponen-komponen kunci	Perangkat daya, kumparan bergerak, dan kabel eksitasi semuanya diimpor.(Gambar 7)
3	Modul daya	Ini mengadopsi perangkat daya Infineon IGBT Jerman, dan daya output maksimum dari kotak modul daya tunggal adalah 60KVA, dengan struktur sederhana, perlindungan komprehensif, dan keandalan tinggi
4	Penguat tegangan tinggi sejati	Tegangan modul daya tunggal adalah 320V, dan bentuk keluaran tegangan tinggi dan arus rendah mengurangi kehilangan daya dalam proses transmisi dan mewujudkan pencocokan impedansi yang efektif dan masuk akal.
5	Modul logika untuk power amplifier	Modul logika mengadopsi kontrol PLC, fungsi tampilan layar sentuh (layar sentuh mengadopsi produk Schneider Prancis);itu dapat menampilkan berbagai data sistem secara detail (nilai RMS nyata dari output power amplifier, tampilan data tambahan), status operasi dan penilaian kesalahan.(Gambar 2)
6	Sertifikasi CE penguat daya	Seri penguat daya semuanya memiliki sertifikasi CE. Penguat daya berdaya tinggi adalah satu-satunya produk di Tiongkok yang memenuhi standar kompatibilitas elektromagnetik CE/EMC yang relevan, terkemuka di Tiongkok. Penguat daya telah lulus demonstrasi kedua dari TUV Rheinland (sertifikat terlampir) Petunjuk Tegangan Rendah CE/LVD (Keselamatan); Petunjuk Kompatibilitas Elektromagnetik CE/EMC Kompatibilitas elektromagnetik dibagi menjadi dua bagian: Penghapusan interferensi konduksi jaringan mengadopsi catu daya dan filter orde dua khusus.(Gambar 6) Gangguan radiasi mengadopsi desain kabinet berpelindung penuh.Ini memiliki lapisan pelindung radiasi anti-elektromagnetik untuk melindungi tubuh manusia dari kerusakan radiasi, terkemuka di China.(Gambar fisik tindakan pengobatan yang memenuhi standar yang relevan, Gambar 3) Kompatibilitas elektromagnetik EMC adalah spesifikasi wajib di Eropa dan Amerika Serikat.Itu juga semakin mendapat perhatian di Cina. Amplifier daya yang diproduksi oleh mitra domestik secara serius melebihi standar EMC, dan amplifier daya berdaya tinggi sangat memengaruhi penggunaan instrumen lain di laboratorium melalui emisi konduksi dan radiasi selama operasi.
7	Lapisan pelindung radiasi anti-elektromagnetik	Penguat daya dilengkapi dengan lapisan pelindung radiasi anti-elektromagnetik yang diperlukan oleh CE untuk melindungi tubuh manusia dari kerusakan akibat radiasi.(Gambar 3)
8	Pendinginan power amplifier	Pendinginan power amplifier menyerap pengalaman LDS Inggris, UD Amerika, dan perusahaan lain.Ini mengadopsi asupan udara bawah dan sistem pembuangan atas untuk memastikan pembuangan panas yang tinggi dan memastikan pembuangan panas yang baik di dalam kotak ketika power amplifier berjalan untuk waktu yang lama.(Gambar 4)
9	Fungsi proteksi power amplifier selesai	Seluruh penguat daya memiliki: tegangan lebih jaringan, tegangan kurang jaringan, kehilangan fase jaringan, kesalahan logika, perlindungan modul daya, suhu modul daya, arus lebih keluaran, tegangan lebih keluaran, daya penggerak, perpindahan platform, suhu platform, interlocking eksternal, dll. fungsi pelindung.Ketika terjadi kesalahan, output akan ditutup, dan suara serta lampu akan menyala pada saat yang bersamaan. Selain perlindungan di atas, chip pengambilan sampel nilai efektif yang sebenarnya diperkenalkan untuk membuat Sajikan sinusoidal dan acak melewati kontrol nilai efektif yang sebenarnya (nilai RMS), yang memiliki karakteristik keamanan dan keandalan.Teknologinya sudah matang dan tidak ada teknologi seperti itu di industri dalam negeri, terkemuka di China.
10	Kontrol jarak jauh	Mengadopsi antarmuka komunikasi RS485, remote control opsional hingga 1000 meter, dengan fungsi perlindungan penguat daya yang sama dengan unit kontrol logika penguat daya.
11	Posisi Asli Central Servo (OPS)	Koil bergerak dari meja getar listrik dapat dipusatkan secara otomatis, terutama melalui sensor non-kontak untuk memantau posisi tengah koil bergerak dari meja getar listrik, dan dengan secara otomatis menyesuaikan volume udara dari pegas udara pendukung yang bergerak. koil meja getar listrik untuk mempertahankan bagian tengah meja atas meja getar listrik, sehingga sistem dapat secara otomatis memusatkan koil bergerak dalam keadaan statis dan dinamis.Tabel tersebut dilengkapi dengan fungsi perlindungan sakelar darurat untuk melindungi dan memutus output dari power amplifier, terkemuka di China.(Gambar 4)
12	Rentang Dinamis Tes Acak	Rentang dinamis uji acak hingga 42dB memastikan kemampuan anti-interferensi yang kuat dan bentuk gelombang yang tidak terdistorsi saat menguji sinyal sinyal kecil frekuensi rendah.(Tingkat internasional adalah 50dB, dan tingkat domestik umumnya 39-40dB) (Gambar 8)
