ECE-R100 Peralatan Pengujian Baterai EV Arus Tinggi 100mA Explosion Proof Chamber

Nama merek:	Sinuo
Nomor Model:	SN5512
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	2 set/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Standar Terapan:

ECE-R100 dan lain-lain.

Kisaran suhu:

-40 ℃ hingga 800 ℃

Tingkat Akuisisi:

1 detik

Akurasi Suhu:

≥0,5 ℃

Akuisisi Tegangan:

0-100V

Akurasi Tegangan:

±0,1%FS

Mengukur tegangan:

0~10000A

Resolusi Saat Ini:

100mA

Kemasan rincian:

kasus kayu lapis

Menyediakan kemampuan:

2 set/bulan

Menyoroti:

Peralatan Pengujian Baterai ECE-R100 EV

Peralatan Pengujian Baterai EV 100mA

ruang bukti ledakan ECE-R100

Deskripsi Produk

ECE-R100 EV Sirkuit Pendek Arus Tinggi Dan Ruang Tahan Ledakan Kontrol Suhu

Standar & Klausul yang Dipatuhi

Ruang tahan ledakan ini sesuai dengan standar ECE-R100, UL1642-2012, UN38.3, QC/T743-2006 dan GB/T 31485-2015.

Parameter teknik

Arus hubung singkat maksimum	≥10000A
Akurasi pengukuran	≤5A
Metode kontrol	Sentuhan warna PLC + remote control dengan mode pemantauan jarak jauh + komputer, menggunakan remote control dengan jarak jauh dan dua mode kontrol di tempat, proses hubung singkat diselesaikan dengan kontrol otomatis.
Kotak pemadam busur	W500 X H500 X D500mm
Dimensi peralatan	W700 X H1750 X D800mm
Rentang vakum	0 ~ -60Kpa (dapat disesuaikan)
Resistansi sirkuit perangkat	≤5mΩ
Tegangan impuls	AC 1kv/1.2-50μs(puncak)1 menit
Waktu respons DC	≤5μs
Kehidupan mekanis	300.000 kali
Kehidupan listrik	Beban resistif 50.000 kali, beban induktif: beban resistif 60% le, 20.000 kali
Menggunakan listrik	AC 220V
Panjang kabel	4 meter
Kekuatan	1.0KW
Kontaktor	Busur pemadam, anti korosi
Waktu tahan hubung singkat	Lebih dari 48H
Waktu merespon	20 md
Memuat daya	5KW
Resistansi beban	0,5mΩ
Memancar	Angin dingin
Sistem pemantauan kendali jarak jauh	Pengaturan semua parameter kontrol, akuisisi data, dan perekaman video dapat dioperasikan oleh komputer yang berjarak 20m dari perangkat;osiloskop perekaman berkecepatan tinggi mengumpulkan arus total dan pengumpul data mengumpulkan 5 saluran tegangan tunggal dan tegangan total
Antarmuka data	USB
Kabel hubung singkat	Dilengkapi dengan kabel konstantan hubung singkat yang tahan api dan tahan suhu tinggi, panjangnya tidak kurang dari 5M
Pasang perangkat pelindung	Ini memiliki fungsi perlindungan seperti tegangan lebih, panas berlebih dan arus berlebih, serta perlindungan terhadap korsleting yang disebabkan oleh kesalahan operasi penguji, koneksi elektroda baterai positif dan negatif, dll.
Saklar berhenti darurat	Dilengkapi dengan tombol "emergency stop" pada unit utama

Ikhtisar Peralatan

Tujuan pengujian: Perangkat hubung singkat arus tinggi kendali jarak jauh dirancang berdasarkan persyaratan berbagai standar uji hubung singkat baterai.Perangkat hubung singkat harus memenuhi kisaran resistansi internal <5mΩ, untuk mendapatkan arus hubung singkat maksimum yang diperlukan oleh pengujian.

Tinjauan desain: Desain sirkuit perangkat hubung singkat juga harus mampu menahan dampak arus besar, jadi kami akan memilih kontaktor elektromagnetik DC tingkat industri, semua terminal tembaga dan pengalihan pelat tembaga internal, dan built-in kipas aliran aksial bola aktif memberikan perlindungan pembuangan panas yang efektif, yang akan membuat perangkat hubung singkat arus tinggi lebih aman, secara efektif mengurangi hilangnya peralatan uji, dan memastikan keakuratan data uji.

Fitur

Kontaktor arus tinggi	Jauh dan mematikan tegangan kerja DC hingga 750V ；
	Dinilai bekerja saat ini 10000A, menggunakan sistem pemadam busur vakum ；
	Resistansi kontak kontak rendah dan respons cepat ；
	Kontaktor memiliki tindakan yang andal, keamanan, masa pakai yang lama, dan perawatan yang nyaman.
Pengumpulan suhu	Kisaran suhu: -40 ℃ hingga 800 ℃ ；
	Sensor suhu: Termokopel
	Tingkat akuisisi: 1s
	Akurasi suhu: ≥0,5 ℃
	2 saluran
Akuisisi tegangan	Akuisisi tegangan: 0-100V,
	Akurasi voltase: ± 0,1% FS
	Resolusi tegangan 10mV
	Tingkat akuisisi: 1s
	Akuisisi tegangan tambahan: 1 saluran
	Antarmuka data: USB
Akuisisi saat ini	Mengukur tegangan: 0 ~ 10000A;
	Akurasi saat ini: ≤5A
	Resolusi saat ini: 100mA
	Metode tindakan: metode integrasi ganda
	Tingkat akuisisi: 1s
	1 saluran

Sistem akuisisi tegangan dan suhu

Rentang perekaman suhu	-40 ℃ ~ 800 ℃
Rentang perekaman tegangan	0 ~ 100V, Dengan sensor tegangan DC 1 saluran
Rentang perekaman tegangan	0 ~ 10000A, Dengan sensor tegangan DC 1 saluran
Waktu pengambilan sampel	1 detik
Layar sentuh untuk operasi intuitif	Layar sentuh baru memungkinkan kontrol gesek, zoom, dan ketuk dan seret untuk navigasi cepat dalam fungsionalitas Mode Tampilan Universal
Deskripsi fungsi	Antarmuka pengguna yang fleksibel; Struktur kompak; Tambahkan modul I/O untuk mendukung lebih banyak saluran

Pengenalan PLC S7-200CN

Kecepatan pemrosesan	0,2~12,ms
Satuan memori	2K
Digital	248
Analog	35
Fitur	PLC memiliki operabilitas yang tinggi.Ini memiliki karakteristik pemrograman sederhana, pengoperasian yang mudah, perawatan yang mudah, dll., Dan umumnya tidak rentan terhadap kesalahan pengoperasian.Pengoperasian PLC meliputi pengoperasian input program dan perubahan program.Input program dapat langsung ditampilkan, dan pengoperasian mengubah program juga dapat langsung mengikuti nomor alamat atau nomor kontak yang diperlukan untuk mencari atau mencari program, lalu melakukan perubahan.PLC tersedia dalam berbagai bahasa pemrograman.Digunakan untuk diagram tangga dan diagram skematik listrik lebih dekat.PLC memiliki fungsi diagnostik mandiri, yang mengurangi persyaratan keterampilan pemeliharaan personel pemeliharaan.Ketika sistem gagal, personel pemeliharaan dapat dengan cepat menemukan lokasi kesalahan melalui diagnosis mandiri perangkat keras dan perangkat lunak.

Tuan rumah

Ukuran tuan rumah	W700 X H1700 X D1000mm
Ukuran kotak dalam	500500500
Bahan kotak dalam	45 # Pengelasan pelat baja
Kontaktor kotak dalam	Terbuat dari tembaga merah, permukaan kontak berlapis nikel untuk mengurangi resistansi kontak

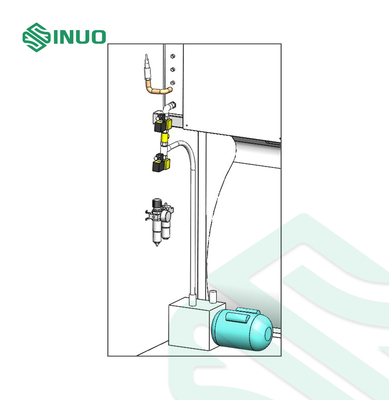

Sistem kontrol vakum	Kontrol tekanan di dalam kotak secara akurat melalui pompa vakum, katup vakum, sensor tekanan, pipa gas bertekanan tinggi, sambungan, dan konektor vakum lainnya

Kontrol suhu hubung singkat ruang tahan ledakan

Ukuran kotak dalam	W1000 X D1000 X H1000 MM;
Bahan kotak dalam	Baja tahan karat SUS201 tebal 2·0mm.
Ukuran karton	W1200 X D1200 X H1500 MM;ketebalan 1.5MM
Kisaran suhu	RT+10℃~150℃
Fluktuasi suhu	≤ ± 0,5 ℃ (Tekanan atmosfer tanpa beban)
Keseragaman suhu	≤2℃ (Tekanan atmosfer tanpa beban)
Penyimpangan suhu	≤ ± 2 ℃ (Tekanan atmosfer tanpa beban)
Tingkat pemanasan	3 ℃ / mnt, nonlinier
Jendela observasi	Kaca tempered lapis ganda + kawat berduri
Bagian bawah kotak dalam	Area pengujian dilengkapi dengan papan marmer, yang efektif dalam tahan api dan tahan korosi, serta mudah dibersihkan
Bagian bawah kotak	Pasang 4 roda universal dan 4 kaki tetap, yang tidak hanya mudah dipindahkan, tetapi juga dapat diparkir dan diperbaiki dengan stabil
Sistem pembuangan	Kontrol independen, ketika sampel uji menghasilkan asap, peralatan dapat secara otomatis mendeteksi dan mengeluarkan asap melalui pipa
Sistem pelepas tekanan tahan ledakan otomatis	Ini memiliki fungsi pembuangan, yaitu sejumlah besar gas buang yang dihasilkan dalam pengujian dibuang ke luar;ia memiliki fungsi pelepas tekanan tahan ledakan, yaitu, ada pintu pelepas tekanan adsorpsi magnet (spesifikasi: 300 * 300mm) di bagian belakang kotak pelindung.Saat aliran udara yang kuat berdampak, pelepas tekanan Pintu terbuka secara otomatis, mengurangi dampak ledakan.
Di sekitar kotak tahan ledakan	Dilengkapi dengan lubang pelepas tekanan, tekanan dapat dilepaskan tepat waktu
Pintu kotak	Itu diperbaiki dengan engsel berkekuatan tinggi, dan setidaknya 3 set kunci tahan ledakan dapat dipasang di pintu untuk diperbaiki.
Prinsip kotak tahan ledakan	Struktur pelepas tekanan tahan ledakan dua lapis diadopsi, dan lubang pelepas tekanan dari lapisan dalam dan lapisan luar dislokasi dan dipisahkan, yang memainkan efek penyangga dan menghindari pengusiran pecahan bahan peledak, yang berperan dalam keamanan perlindungan.

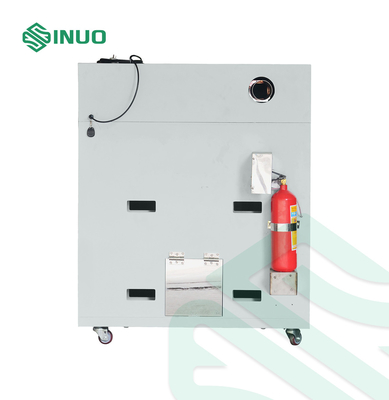

Alat pemadam kebakaran	Kotak tahan ledakan dilengkapi dengan alat pemadam api.Setelah baterai meledak, api dapat dipadamkan dengan remote control, dan alat serta sistem pemadam kebakaran dapat dibuka dengan remote control.
Sistem pencahayaan	Buka lubang kaca 400X400 di bagian atas area pengujian, kaca temper setebal 20MM, dan pasang sekelompok lampu LED dengan kecerahan tinggi di atas kaca untuk menerangi seluruh ruang pengujian.

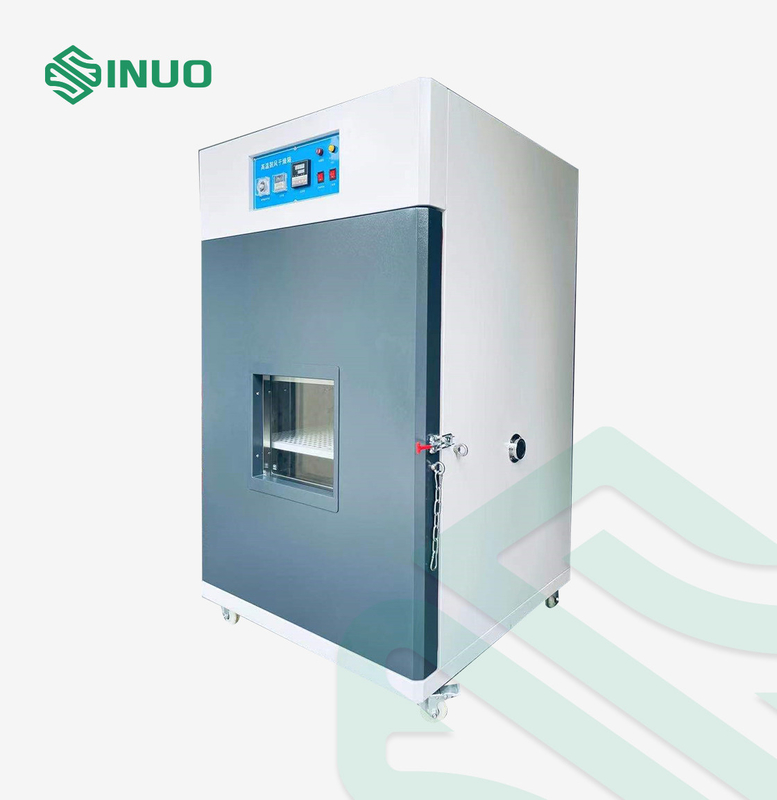

Desain pintu tahan ledakan	Pintu depan kotak uji mengadopsi desain yang diperkuat, yang dapat secara efektif mengisolasi kerusakan yang disebabkan oleh kebakaran dan ledakan selama pengujian.Panel pintu mengadopsi desain lapisan ganda dengan mezzanine, dan engsel serta kunci pintu mengadopsi suku cadang standar khusus peralatan yang diperkuat.Jendela di pintu mengadopsi desain tahan ledakan dua lapis (lapisan dalam jala anti-proyektil).Pintu tahan ledakan dilengkapi dengan kunci tahan ledakan, dan rantai tahan ledakan dipasang di pintu tahan ledakan untuk perlindungan ganda.
