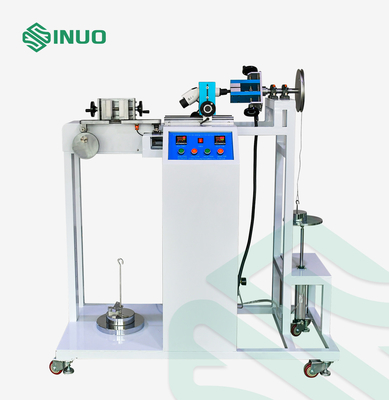

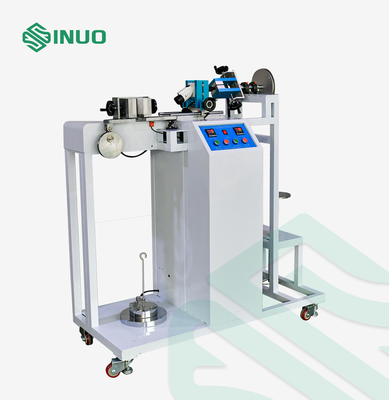

IEC 62196 EV Connector Testing Equipment Colokan Dan Soket Kabel Tarik Dan Torsi 100mm
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Sinuo |
| Sertifikasi: | Calibration Certificate (Cost Additional) |
| Nomor model: | SN1007 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | Customized |
| Kemasan rincian: | kasus kayu lapis |
| Waktu pengiriman: | 30 hari |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 30 Set / Bulan |
|
Informasi Detail |
|||
| Standar Terapan: | IEC 62196-1 Ed.4 CDV 2020 | Konfigurasi Perlengkapan: | Satu set perlengkapan universal |
|---|---|---|---|
| Bobot Torsi: | Satu set | Lengan torsi: | 100mm(Ф200mm) |
| Klausul yang diterapkan: | Klausul 25.3 | Modus berkendara: | Motor dan silinder |
| Gambar Terapan: | Gambar 17 dan tabel 11 | ||
| Cahaya Tinggi: | Peralatan Pengujian Konektor EV IEC 62196,Peralatan Pengujian Konektor EV 100mm,peralatan uji torsi IEC 62196 |
||
Deskripsi Produk
IEC 62196 Kendaraan Energi Baru Colokan Dan Soket Kabel Tarik Dan Alat Uji Torsi
Standar & Klausul yang Dipatuhi
IEC 62196-1 Ed.4CDV 2020pasal 25.3 Gambar 17 dan tabel 11,
IEC60309-1: klausul 23.3 2012, dll.
Parameter teknik
| Metode operasi | Operasi tombol |
| Mode Berkendara | Motor dan silinder |
| Beban Gaya Tarik |
50N*1, 60N*1, 110N*1, 40N*2.110N*1 Dapat mencapai 160N, 200N, 240N, 250N,500N |
| Bobot Torsi |
6N*1, 7N*1, 12N*1, 15N*1, 23N*1, 110N*1 Dapat mencapai 0,6Nm, 0,7Nm, 1,2Nm, 1,5Nm, 2,3Nm, 11Nm |
| Lengan torsi | 100mm(Ф200mm) |
| Frekuensi Tarik | 1 siklus/dtk |
| Tarik Siklus | 1-9999 siklus, dapat diatur, default 100 siklus |
| Waktu Terapan Torsi | 0-99H59M59S, dapat diprasetel, default 1 menit |
| Fitting | Satu set perlengkapan universal |
Ikhtisar Peralatan
Sampel dan Pembatasan: Antarmuka pengisian daya kendaraan listrik (steker, stopkontak, konektor kendaraan), steker tujuan industri, stopkontak, dan skrup.
Aplikasi: Untuk menguji colokan kendaraan, dan soket-outlet, konektor untuk menahan gaya tarikan dan torsi yang ditentukan.
Prinsip Uji: Tarik direalisasikan oleh motor pengatur kecepatan fase tunggal untuk menggerakkan mekanisme eksentrik, kecepatan motor dapat disesuaikan, untuk memastikan waktu yang akurat untuk setiap gaya tarik yang diterapkan;torsi dicapai dengan menggunakan silinder, baki, pemberat, dan relai waktu.

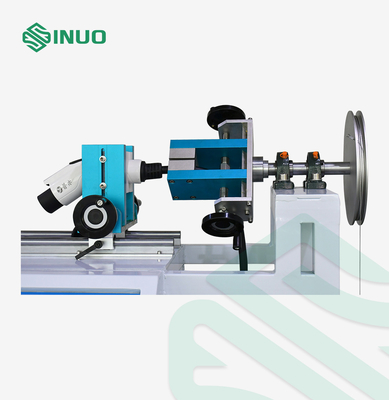

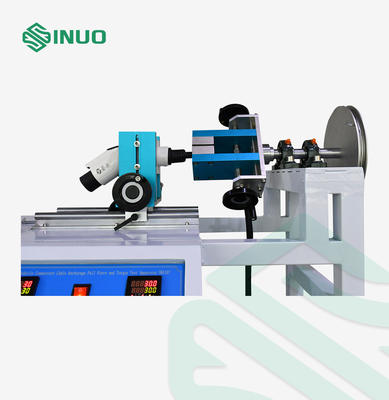

Struktur: Gaya tarik diterapkan melalui bobot, torsi diterapkan melalui bobot dan lengan torsi.Penghitung preset dan relai waktu tampilan digital digunakan untuk mengontrol siklus uji tarik dan waktu uji torsi.Siklus pengujian atau waktu pengujian mencapai nilai yang ditetapkan, peralatan akan menghentikan pengujian secara otomatis.Pemindahan maksimum yang diperbolehkan dari kabel fleksibel tusuk kontak, kotak kontak dan konektor kendaraan tidak boleh melebihi persyaratan standar setelah pengujian.
Gunakan Lingkungan: Catu daya: AC220V±10%,50/60Hz, 1KW, atau sesuai dengan persyaratan catu daya lokal klien
Suhu kerja 0-40°C, kelembaban 30%-90%
Dimensi: sekitar W1600*D500*H1135mm
Berat: sekitar 100kg
T: Apa ituBobot Torsiuntuk perangkat ini?
A:Satu set bobot torsi yang dapat mencapai 0.6Nm, 0.7Nm, 1.2Nm, 1.5Nm, 2.3Nm, 11N.m.
T: Apa itu Frekuensi Tarikuntuk perangkat ini?
J: Ya1 siklus/dtk.
