IEC 62196-1 Peralatan Pengujian Pengisi Daya EV 3 Stasiun penguji titik pengisian daya eV
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Sinuo |
| Sertifikasi: | Calibration Certificate (Cost Additional) |
| Nomor model: | SNQC1009-3 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | Customized |
| Kemasan rincian: | kasus kayu lapis |
| Waktu pengiriman: | 30 hari |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1 set / bulan |
|
Informasi Detail |
|||
| Standar Terapan: | IEC 62196-1, klausul 7.11 dan lain-lain. | Metode kontrol: | Kontrol PLC, operasi layar sentuh |
|---|---|---|---|
| stasiun uji: | 3 stasiun | Modus berkendara: | Motor servo |
| Tingkat lentur: | 0-60 kali/menit, dapat diatur | Sudut Tekuk: | 0-360° dapat disesuaikan |
| Waktu Membungkuk: | 0~999999 dapat diatur sebelumnya | Beban berat: | 20N, 25N, 50N, 75N, 100N |
| Cahaya Tinggi: | Peralatan Pengujian Pengisi Daya EV 75N,Peralatan Pengujian Pengisi Daya EV IEC62196,penguji titik muatan 75N ev |
||
Deskripsi Produk
IEC 60390 Alat Uji Pelenturan Kabel Pengisian Kendaraan Listrik Dan Soket
Standar & Klausul yang Dipatuhi
IEC 62196-1:2014 "Plug, socket-outlet, skrup kendaraan dan saluran masuk kendaraan–Pengisian konduktif kendaraan listrik-Bagian 1: Pengisian kendaraan listrik hingga 250A ac dan 400A dc" klausul 7.11 dan klausul 7.15
IEC 60309-1:2012 "Pasang, soket, dan skrup untuk keperluan industri–Bagian 1: Persyaratan umum" klausul 24.4

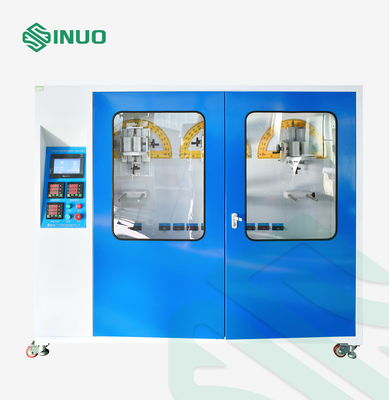

Ikhtisar Peralatan
Sampel dan Pembatasan: Antarmuka pengisian daya kendaraan listrik, soket steker industri, dan skrup
Tujuan Tes: Ini digunakan untuk uji bagian sambungan lentur dari bagian "kekuatan mekanik" dari kabel sambungan daya steker dan soket kendaraan pengisi daya
Prinsip Pengujian: Menggunakan motor servo untuk menggerakkan meja putar untuk mendorong benda kerja berayun ke kiri dan ke kanan, dan secara otomatis berhenti ketika jumlah waktu tercapai.

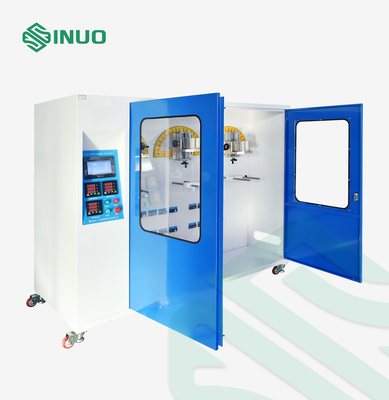

Struktur: Peralatan digerakkan oleh motor servo, dan sampel berukuran besar dipasang dengan pelat aluminium, yang dapat membuat sumbu ayun bertepatan dengan titik di mana kabel fleksibel memasuki alat sebanyak mungkin saat sampel dijepit , sehingga mencapai perpindahan lateral minimum dari kawat fleksibel dan beban.
Catu daya: AC220V±10%/50-60Hz, daya 3KW
Dimensi: sekitar W1900*D850*H1620mm;berat: sekitar 250kg
Parameter teknik
| Stasiun uji | 3 stasiun |
| Metode kontrol listrik | Kontrol terintegrasi cerdas PLC, operasi antarmuka sentuh manusia-mesin 7 inci |
| Modus berkendara | Penggerak motor servo |

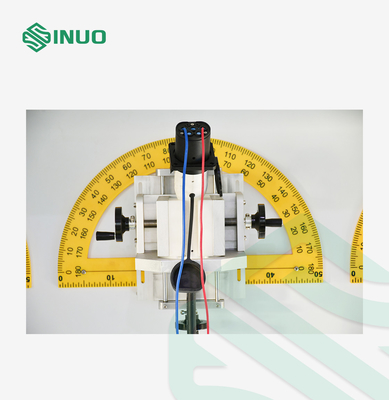

| Metode penjepitan spesimen | Penjepitan mekanis, posisi titik penjepitan yang dapat disesuaikan |
| Sudut lentur | 0-360° dapat disesuaikan secara sewenang-wenang (default ±45°) |
| Tingkat lentur | 0-60 kali/menit, dapat diatur |
| Waktu membungkuk | 0~999999 dapat diatur sebelumnya, standarnya adalah 20.000 kali |
| Beban berat | 20N, 25N, 50N, 75N, 100N |
| Memuat daya | Eksternal, kabinet beban opsional dengan tegangan yang dapat disesuaikan antara konduktor 0-250V dan arus AC0-400A yang dapat disesuaikan |
| Uji penilaian | Dilihat dari sinyal yang diberikan apakah arus mengalir atau tidak |
