UL2580 Edge Face Corner mesin uji baterai 200mm - 1600mm Drop Test

1) Metode rilis: otomatis/manual;lift uji digerakkan oleh motor (dikendalikan oleh motor stepper Schneider Jerman);

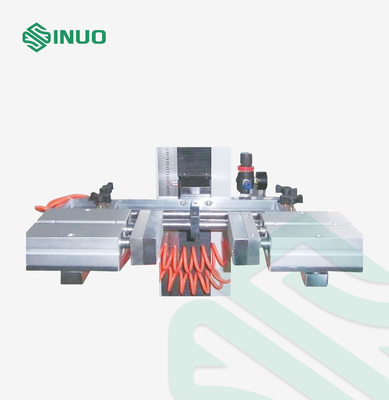

2) Perangkat penjepit perlengkapan: penggerak silinder (atau penjepit manual)

3) Jatuhkan ketinggian stroke: 200mm～1600mm (dapat disesuaikan);

4) Jatuhkan ke lantai: 2 buah beton semen, tebal 200mm (salah satunya adalah cadangan);

5) Kesalahan ketinggian jatuh yang diizinkan (mm): ±3mm;

6) Beban uji (kekuatan penjepit maksimum): 0～500Kg (berat maksimum sampel);

7) Metode pengujian: tepi, muka, tepi dan sudut jatuh ke segala arah;

8) Waktu respons: 1S;

9) Ukuran sampel penurunan maksimum: (W * D * H) 1000 * 1000 * 600mm;

10) Ukuran platform: 1500 * 1500mm (W * D);

11) Tinggi tutup pelindung: 300mm;

12) Kebisingan pengoperasian peralatan: <70db;

13) Catu daya: AC220V (+10%,) 50Hz

14) Ukuran mesin: sekitar panjang 1000mm * lebar 780mm * H2000mm

Detail Peralatan

Persyaratan kontrol listrik:

1. Persyaratan kontrol

1) Perangkat mengadopsi mode kontrol PLC, dapat mewujudkan fungsi operasi di tempat seperti pengaturan nilai tekanan, tindakan pelepasan jatuh, dan pembuangan asap manual.

2) Fungsi perlindungan sakelar batas disediakan untuk penggerak langkah bagian transmisi.

3) Antarmuka interaksi manusia-komputer mengadopsi layar sentuh LCD berwarna 7 ".

2. Keamanan listrik

Sistem ini memiliki sistem proteksi diri (termasuk proteksi keselamatan seperti kegagalan daya, tegangan lebih, panas berlebih, kegagalan komputer, dll.; proteksi tegangan dan arus lebih dari peralatan itu sendiri; proteksi untuk menghindari korsleting yang disebabkan oleh kesalahan pengoperasian penguji, dan elektroda baterai tidak terhubung dengan benar.)

3. Persyaratan instalasi

Pembeli harus menyediakan cerobong asap.Atau sesuai dengan persyaratan khusus, pemasok akan merancang, memproduksi, dan memasang unit pengolahan gas buang dan pipa buang secara terpisah (biaya tambahan).

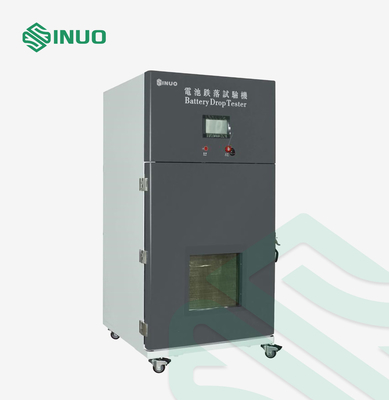

Fitur sasis:

1. Bahan isolasi tahan korosi digunakan untuk lapisan dalam ruang kerja jatuh.Sudut-sudut ruang kerja semuanya dirancang dengan garis bulat, dan sudut-sudutnya tidak dihubungkan oleh jahitan.Ruang kerja memiliki lubang drainase dan saringan untuk memudahkan pembersihan.

2. Ruang kerja jatuh memiliki fungsi anti ledakan dan pelepas tekanan otomatis dan pasokan udara.Karena kemungkinan kebakaran atau bahkan ledakan selama pengujian baterai, energi yang dilepaskan oleh ledakan baterai tunggal: 52078J;jika meledak, dapat melukai orang dan benda di sekitarnya selama pengujian.Fungsi tahan ledakan harus dibutuhkan.Fungsi tahan ledakan diwujudkan dengan menjadi relatif terisolasi dari bagian lain dari badan peralatan;pelepasan tekanan ledakan seketika (seperti struktur flap pelat tipis yang merusak) diwujudkan melalui hubungan lemah dari kekuatan mekanik dari desain ruang kerja yang telah ditentukan sebelumnya;pipa knalpot asap yang kuat dari peralatan diaktifkan untuk mewujudkan emisi titik tetap dari asap dan debu berbahaya.

3. Sediakan jendela observasi untuk mengamati proses pengujian dan pencahayaan tahan ledakan built-in di ruang kerja.Jendela observasi mengadopsi struktur kaca dua lapis, lapisan dalam adalah kaca temper, udara diisolasi di tengah, dan lapisan luar adalah kaca antipeluru.Kaca tempered pada lapisan dalam mudah diganti.

4. Empat roda sudut (dua untuk universal dan dua untuk orientasi) dipasang di bagian bawah perangkat, dan kaki tetap dengan ketinggian yang dapat disesuaikan juga dipasang.
