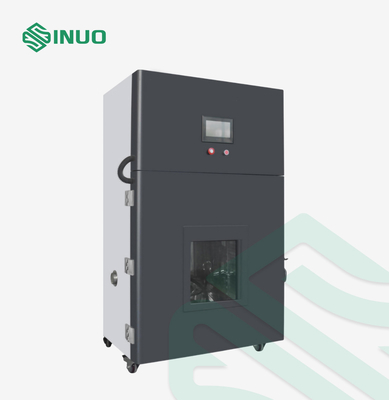

30MΩ Peralatan Pengujian Baterai EV Tipe Terkendali 0.3s Eksternal Short Circuit Tester
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Sinuo |
| Sertifikasi: | Calibration Certificate (Cost Additional) |
| Nomor model: | SN551-30 m |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | Customized |
| Kemasan rincian: | kasus kayu lapis |
| Waktu pengiriman: | 30 hari |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 30 set/bulan |
|
Informasi Detail |
|||
| Standar Terapan: | IEC 62619:2017 dan lain-lain. | Klausul yang diterapkan: | Klausul 7.2.1 dan lain-lain. |
|---|---|---|---|
| Kisaran suhu: | 0～80℃ | Waktu Respon DC: | ≤5μs |
| Resistansi yang Dikonfigurasi: | 30±10mΩ | Bantalan Rak: | ≥50Kg |
| Saluran Akuisisi Saat Ini: | 1 Saluran | Rentang Akuisisi Saat Ini: | 0-1000ADC |
| Akurasi Akuisisi Saat Ini: | ±0,5%F. S | Tingkat Akuisisi Saat Ini: | 0,3 detik |
| Cahaya Tinggi: | Peralatan Pengujian Baterai EV 30MΩ,Peralatan Pengujian Baterai EV 0,3 detik |
||
Deskripsi Produk
Penguji Sirkuit Pendek Eksternal Tipe Terkendali Suhu Baterai 30 mΩ
Standar & Klausul yang Dipatuhi
IEC 62619:2017 pasal 7.2.1
BATERAI UL2580 UNTUK KEAMANAN Baterai untuk Digunakan Pada Kendaraan Listrik Lampiran B2.7 dan D3.1
IEC 62133-2012
GB31241-2014
UN38.3 ,UL 2054,QC/T 744-2006,QC/T 743-2006 dan lain-lain.
Ikhtisar Peralatan
Ini sesuai dengan standar IEC 62619: 2017 klausul 7.2.1, UN38.3 klausul 4.5, dan seterusnya. Tester hubung singkat baterai tipe terkontrol suhu dirancang sesuai dengan persyaratan standar hubung singkat baterai tipe multi, dalam persyaratan standar , perangkat hubung singkat harus sesuai dengan kisaran resistansi internal ≤5mΩ, untuk mendapatkan arus hubung singkat maksimum yang diperlukan oleh pengujian. Selain itu, desain rangkaian perangkat hubung singkat juga harus mampu menahan dampak dari arus besar, jadi kami telah memilih kontaktor elektromagnetik DC kelas industri dan semua terminal tembaga dan pengalihan pelat tembaga internal, pelat tembaga tebal untuk secara efektif meningkatkan efek pendinginan, sehingga perangkat hubung singkat arus besar lebih aman, secara efektif mengurangi hilangnya uji peralatan dan memastikan keakuratan data uji.
Parameter teknik
| TIDAK. | Nama Proyek | Spesifikasi | |
| 1 | Nama Produk | Penguji Sirkuit Pendek Terkendali Suhu | |
| 2 | Model produk | SN551-30 mΩ | |
| Parameter teknis hubung singkat | |||
| 3 | Arus beban maksimum | 1000A | |
| 4 | Waktu respons DC | ≤5μs | |
| 5 | Resistansi yang dikonfigurasi | (30±10mΩ) | |
| 6 | Ruang uji | W500mm*D500mm*H500mm. | |
| 7 | Metode kontrol | Kontrol layar sentuh PLC. | |

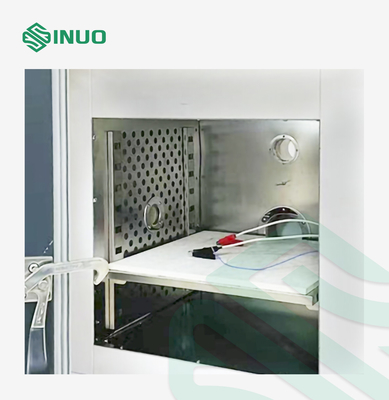

| 8 | Rak | Bantalan ≥50Kg;dengan 1 rak.Bahan baja tahan karat SUS304. | |
| 9 | Bahan kotak dalam | Baja tahan karat SUS304. | |
| 10 | Jalur penyegelan | Silikon tahan korosi. | |
| 11 | Pengatur suhu |
Suhu normal RT+10℃~80℃ Tingkat kenaikan suhu 3 ℃ / mnt Fluktuasi suhu 0,5 ℃ Keseragaman suhu: ±2℃ |
|
| 12 | Uji kondisi berhenti |
1) Suhu baterai turun hingga 20% lebih rendah dari nilai puncak; 2) Waktu hubung singkat. |
|
| 13 | Suhu permukaan baterai | Memantau perubahan suhu selama pengujian permukaan baterai. | |
| 14 | Petir | Ruang uji dirancang dengan pencahayaan LED kecerahan tinggi, yang nyaman untuk melihat kondisi uji di ruang uji. | |
| 15 | Perangkat pelepas tekanan tahan ledakan | Ini memiliki fungsi pembuangan, tahan ledakan dan pelepas tekanan.Ada pintu pelepas tekanan adsorpsi magnet (200 * 200mm) di bagian belakang kotak pelindung.Ketika aliran udara yang kuat terkena dampak, pintu pelepas tekanan akan terbuka secara otomatis dan secara otomatis menarik untuk mengurangi dampak ledakan. | |
| 16 | Rantai tahan ledakan | Ada 2 rantai tahan ledakan di pintu untuk mencegah pintu diledakkan dan melukai orang. | |
| 17 | Asap knalpot | Kipas knalpot asap: tahan suhu tinggi, diameter outlet asap knalpot belakang adalah 100mm. | |
| 18 | Desain keamanan panel kontrol | Panel kontrol tertanam, dan layar sentuh serta tombol tidak akan tertekan atau terbentur secara tidak sengaja oleh benda atau badan eksternal.Itu lebih aman. | |
| 19 | Jendela kaca temper | Pintu ruang uji dilengkapi dengan jendela kaca temper dua lapis 300 * 300mm, yang dapat dengan jelas mengamati kondisi pengujian di ruang uji. | |
| 20 | Desain bawah | Ada 4 kastor universal untuk memudahkan pemindahan dan penanganan.Pada saat yang sama, ia dilengkapi dengan cangkir 4 kaki untuk memudahkan pemosisian dan pemasangan peralatan. | |
| 21 | Desain pencahayaan tahan ledakan | Pintu dirancang dengan lampu LED tahan ledakan kecerahan tinggi untuk menerangi seluruh ruang uji. | |
| 22 | Saluran akuisisi saat ini | 1 saluran | |
| 23 | Rentang akuisisi saat ini | 0-1000ADC | |
| 24 | Akurasi akuisisi saat ini | ±0,5%F.S | |
| 25 | Tingkat akuisisi saat ini | 0,3 detik | |
| 26 | Saluran akuisisi tegangan | 1 saluran | |
| 27 | Rentang akuisisi tegangan | 0～100V | |
| 28 | Akurasi akuisisi tegangan | ±0,2%FS | |
| 29 | Tingkat akuisisi tegangan | 0,3 detik | |
| 30 | Saluran akuisisi suhu | 1 saluran | |
| 31 | Kisaran akuisisi suhu | 0～800℃ | |
| 32 | Akurasi akuisisi suhu | ±1℃ | |
| 33 | Tingkat akuisisi suhu | 0,3 detik | |
| 34 | Sirkuit pendek kendali jarak jauh | Tes hubung singkat kendali jarak jauh. | |
| 35 | Lubang uji | Dua lubang uji dengan diameter 50mm disediakan di sisi perangkat. | |
| 36 | Ukuran | W1050 X D1000 X H1650mm (tergantung desain). | |
| 37 | Berat peralatan | Tentang: 250kg | |
| 38 | Sumber Daya listrik | AC 220V 50HZ | |
| 39 | Kekuatan total | 3.5KW | |
| Layar monitor | |||

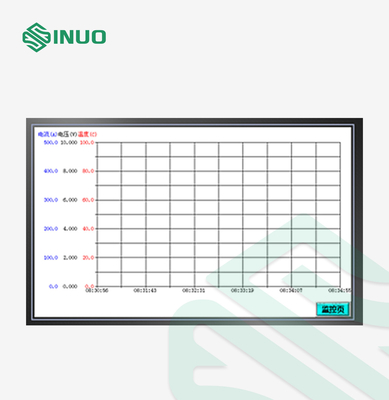

| Layar monitor | Layar parameter | ||
|
|
 |
||
Detail
Fitur dan persyaratan peralatan:
| 1 | Performa dasar |
1: Operasi dan kontrol sederhana: Antarmuka manusia-mesin layar sentuh, pengeditan dan kontrol sentuh;baterai ditempatkan di rak termostat.Tutup pintu dan tekan tombol tes layar sentuh untuk menyelesaikan tes secara otomatis. 2: Keamanan dan tahan ledakan: Kotak bagian dalam dan luar telah diperkuat desainnya. 3: Desain estetika keseluruhan: Penampilannya cantik dan murah hati. 4: Mudah dipindahkan di tempat: Bagian bawah perangkat dirancang dengan roda universal dan kaki yang rata, yang nyaman untuk pergerakan dan fiksasi perangkat. |
| 2 | Komposisi utama |
1: Kontrol Kontrol layar sentuh PLC + Weinview 2: Sistem pemanas Kawat pemanas keramik menghasilkan panas, dan roda angin dari motor yang bersirkulasi dipaksa untuk mengedarkan udara secara horizontal, dan udara panas mencapai keseragaman dalam sirkulasi.Ini memiliki fungsi perlindungan suhu berlebih dan fungsi mematikan otomatis saat kelebihan beban. 3: Fungsi tambahan dengan jendela kaca tahan ledakan yang terlihat;Petir;pembuangan asap;pelepas tekanan tahan ledakan;peralatan bergerak dan memperbaiki fungsi. |
| 3 | Persyaratan dan langkah pengujian |
1. Setelah peralatan masuk ke laboratorium, sesuaikan jarak antara bagian depan, belakang, kiri dan kanan peralatan, sesuaikan kaki perata untuk membuat level alas, dan pasang cangkir kastor. 2. Sambungkan kabel daya perangkat untuk menguji mesin.Baru setelah tidak ada masalah barulah produk bisa diuji. 3. Tetapkan parameter pengujian, letakkan baterai di rak kotak bagian dalam pengujian, dan tutup pintu untuk memulai pengujian. 4. Jangan membuka pintu sesuka hati selama pengujian, sampai pengujian selesai, setelah waktu pengamatan selesai, Anda dapat membuka pintu untuk memeriksa baterai. |
| 4 | Kondisi pemasangan peralatan |
1. Instalasi di tempat: Peralatan dapat dibongkar dengan forklift 2 ton.Setelah pindah ke laboratorium, sesuaikan jarak antara bagian belakang dan sisi kiri dan kanan peralatan dari dinding ≥ 600 mm, dan ruang operasi di bagian depan adalah ≥ 1000 mm, yang nyaman untuk pengujian baterai.Setelah memperbaiki peralatan, sambungkan kabel daya dan pipa knalpot asap: φ100mm, dan laboratorium harus memiliki pipa knalpot perawatan asap khusus. 2. Bantalan tanah ≥300kg/㎡. 3. Laboratorium: Seluruh laboratorium harus memiliki sistem ventilasi, yang dapat mengeluarkan asap yang bocor selama pengujian;pencahayaannya bagus, dan nyaman untuk menonton peralatan yang beroperasi. 4. Saluran laboratorium harus nyaman untuk transportasi baterai dan sarana transportasi terkait.Jika terjadi keadaan darurat khusus, personel dapat dievakuasi tepat waktu. 5. Laboratorium harus dilengkapi dengan fasilitas pemadam kebakaran yang sesuai untuk memfasilitasi penggunaan alat pemadam kebakarannya. |
