Nama merek:	Sinuo
Nomor Model:	SNE6808C
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	10 set/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Uji Persamaan Potensial:

Uji Resistansi Isolasi:

Tes Tahan Tegangan:

Tes Arus Kebocoran:

Fungsi Pengisian Lambat:

Fungsi Pengisian Cepat:

Uji Isolasi Baterai:

Uji Isolasi Seluruh Kendaraan:

Kemasan rincian:

KASUS KAYU LAPIS

Menyediakan kemampuan:

10 set/bulan

Menyoroti:

Peralatan Pengujian Keselamatan Listrik EVSE

iec evse Peralatan Pengujian Keamanan Listrik

peralatan uji pengisian kendaraan listrik iec

Deskripsi Produk

Kendaraan Listrik Pengisian Lambat dan Cepat Peralatan Uji Keselamatan Listrik

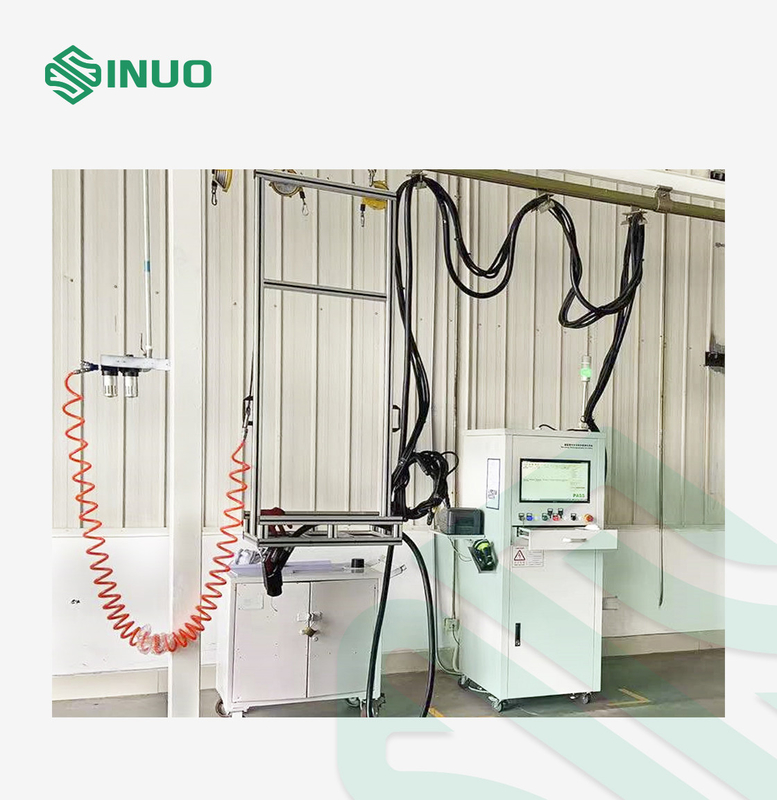

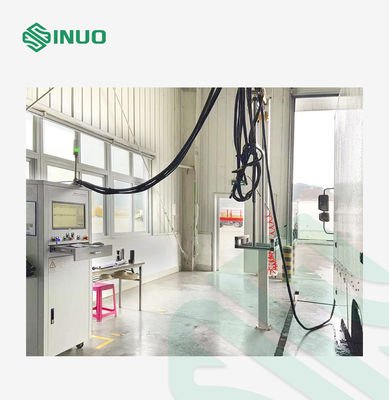

Ikhtisar Peralatan

Sistem pengujian keamanan listrik yang komprehensif untuk seluruh kendaraan listrik ini mencakup konten pengujian berikut:

1. Tes kendaraan

2. Uji komponen

3. Potensi pemerataan

4. Daya baterai REESS

Tes kendaraan:

1. Port pengisian cepat: DC menahan tegangan, resistansi isolasi, grounding DC (potensi pemerataan), fungsi pengisian cepat, resistansi isolasi seluruh kendaraan, verifikasi uji isolasi

2. Port pengisian lambat: AC menahan tegangan, resistansi isolasi, ground AC, arus bocor, fungsi pengisian lambat

Tes komponen:
AC menahan tegangan, resistansi isolasi

Potensi pemerataan:

1. Resistansi antara titik arde negatif baterai dan cangkang PEU

2. Resistansi antara titik ground negatif baterai dan rumah motor penggerak

3. Resistansi antara titik ground negatif baterai dan cangkang pengisi daya

4. Resistansi antara titik arde negatif baterai dan PTC

5. Resistansi antara titik pembumian negatif baterai dan rumah kompresor AC

6. Resistansi antara titik pembumian negatif baterai dan rumah motor kemudi

7. Resistansi antara titik ground negatif baterai dan casing pompa udara

8. Resistansi antara titik ground negatif baterai dan sekrup pengencang penutup baterai

Daya baterai PEESS:
Dengan mengukur nilai tegangan, resistansi standar diketahui, dan isolasi baterai dihitung sesuai dengan rumus GT/18384.1-2015.
Penguji standar yang dikenal untuk pengujian dibangun dalam sistem pengujian, dan kabel uji berubah selama seluruh proses pengujian berada di dalam sistem pengujian, dan peralihan otomatis diselesaikan tanpa perubahan kabel manual.

Parameter teknik

Potensi Persamaan
Metode pengujian / Tegangan keluaran tanpa beban	Sistem empat-kawat
Tegangan keluaran tanpa beban	<12V
Rentang pengaturan arus keluaran	DC: 1.00 ~ 32.00A, output arus konstan yang dapat disesuaikan terus menerus
Keluarkan resolusi saat ini	0,01A
Akurasi arus keluaran	1.00~9.99A: ± (1% dari pengaturan+0.20A)
Akurasi arus keluaran	10.00~32.00A: ± (1% dari pengaturan)
Rentang pengaturan resistensi pembumian	Batas atas: 0~630.0mΩ;
Rentang pengaturan resistensi pembumian	Batas bawah: 0~630.0mΩ;0=mati
Rentang pengukuran resistensi pembumian	1.00A≤arus keluaran≤10.00A, 0,0~600.0mΩ
	10.00A≤arus keluaran≤20.00A, 0,0~300.0mΩ
	20.00A≤arus keluaran≤32.00A, 0,0~200.0mΩ
Resolusi pengukuran resistensi pembumian	0,1 mΩ/1 mΩ
Rentang pengukuran tegangan pembumian	0~10V
Resolusi pengukuran tegangan grounding	0,001V
Ketahanan terhadap nol	0,0~100.0 mΩ
Akurasi pengukuran tegangan grounding	± (1% dari pembacaan+3 mΩ)
Rentang pengaturan waktu pengujian	0.0, 0.1~999.9s 0.0=Output terus menerus
Resolusi pengaturan waktu uji	0.1S
Akurasi rentang pengaturan waktu uji	± (1% dari pengaturan+0,05 detik)

Uji Resistansi Isolasi
Arus beban keluaran terukur	10VA(1000V/10mA) 10mA
Riak tegangan keluaran	Beban resistif, 1000V/1mA, <5%
Rentang pengaturan tegangan keluaran	DC: 100 ~ 1000V terus menerus disesuaikan
Resolusi pengaturan tegangan keluaran	1V
Akurasi pengaturan tegangan keluaran	± (1% dari pengaturan+3V)
Rentang pengaturan resistansi isolasi	Batas atas: 0,0001~10GΩ;= tidak ada penilaian batas atas dan bawah
Rentang pengaturan resistansi isolasi	Batas bawah: 0,0001~10GΩ;
Rentang pengukuran resistansi isolasi	100~499V: 0,1MΩ~1000MΩ
Rentang pengukuran resistansi isolasi	500V~1000V: 1.5MΩ~10000 MΩ
Resolusi pengukuran resistansi isolasi	0,01 MΩ/0,1 MΩ/1 MΩ
Kompensasi resistensi	>30M
Rentang pengukuran resistansi isolasi	0,05~99.99~999.9~3000MΩ
Akurasi pengukuran resistansi isolasi	100~499V: <100 MΩ: ± (5% pembacaan+0,5 MΩ) 100 MΩ~1000 MΩ: ± (10% pembacaan+5 MΩ)
Akurasi pengukuran resistansi isolasi	500~1000V:1,5 MΩ~100MΩ:± (2% dari pembacaan+0,2 MΩ) 100 MΩ~1999 MΩ: ± (5% dari pembacaan+2 MΩ) 2000 MΩ~10000 MΩ: ± (10% pembacaan+5 MΩ)
	1000 MΩ~3000 MΩ:± (5% dari pembacaan+2digital)
Rentang pengaturan waktu tunda	0,5~999,9 detik
Rentang pengaturan waktu pengujian	0.0, 0.1~999.9s, 0.0= Output berkelanjutan
Resolusi waktu tes	0.1S
Uji akurasi pengaturan waktu	± (1% dari pengaturan+0,05 detik)

Tegangan Tahan AC
Tahan jenis uji tegangan	Uji tegangan tahan dingin
Beban keluaran terukur	200VA (AC: 5000V/40mA)
Tingkat penyesuaian tegangan keluaran	<2% (tanpa beban hingga beban penuh)
Rentang pengaturan tegangan keluaran	AC: 100-5000V ;50Hz/60Hz
Resolusi tegangan keluaran	1V
Akurasi tegangan keluaran	± (nilai pengaturan 1% + 3V)
Rentang pengukuran arus rusak	0,050~9.999~40.00mA
Perincian rentang pengaturan saat ini	Batas atas: 0,000-9,999- -40.00mA
Perincian rentang pengaturan saat ini	Batas bawah: 0,000-9,999- -40.00mA 0,000=close
Perincian resolusi pengukuran saat ini	0,001mA/0,01mA
Arus nol	0.000-2.000mA
Akurasi pengukuran arus rusak	± (1% dari nilai bacaan + 0,005mA)
Waktu naik/perlambat waktu	0.0-999.9s
Rentang pengaturan waktu pengujian	0.0, 0.1-999.9S 0,0=keluaran terus menerus
Resolusi waktu tes	0.1S
Uji akurasi pengaturan waktu	± (0,1% nilai pengaturan + 0,05 detik)
Deteksi busur	1-9 gigi (9 adalah sensitivitas tertinggi)

Tegangan Tahan DC
Tahan jenis uji tegangan	Uji tegangan tahan dingin
Rentang pengaturan tegangan keluaran	DC: 100-6000V
Resolusi tegangan keluaran	1V
Akurasi tegangan keluaran	± (nilai pengaturan 1% + 5V)
Perincian rentang pengaturan saat ini	Batas atas: 0,000-10.00mA; Batas bawah: 0,000-10.00mA, 0=mati
Rentang pengukuran arus rusak	0,010-10.00mA
Perincian resolusi pengukuran saat ini	0,001mA/0,01mA
Arus nol	0-2 000mA
Akurasi pengukuran arus rusak	±(1% dari nilai bacaan+5 digital)
Waktu naik/perlambatan waktu	0.0-999.9s
Rentang pengaturan waktu pengujian	0.0-999.9S 0,0=keluaran terus menerus
Resolusi waktu tes	0.1S
Uji akurasi pengaturan waktu	± (0,1% nilai pengaturan + 0,05 detik)
Deteksi busur	1-9 gigi (9 adalah sensitivitas tertinggi)

Kebocoran arus
Rentang daya beban terukur	Ditentukan oleh kekuatan transformator isolasi / catu daya frekuensi variabel bawaan
Pengaturan jenis kebocoran	Fase tunggal: kebocoran statis, kebocoran dinamis
Rasio tegangan keluaran	1,10 kali tegangan input (output oleh transformator isolasi)/tegangan yang diatur secara sewenang-wenang (output oleh catu daya frekuensi variabel)
Rentang pengaturan tegangan keluaran	AC: 0,0-300.0V
Rentang pengukuran pengaturan tegangan keluaran	AC:5.0-300.0V
Resolusi pengukuran tegangan keluaran	0.1V
Akurasi pengukuran tegangan keluaran	±(1,5% dari nilai bacaan+3V)
Impedansi arus bocor
Rentang pengaturan arus bocor	Batas atas: 0,000-5,000mA; Batas bawah: 0,000-5,000mA 0,000=diskon
Rentang pengukuran arus bocor	Rentang pengujian saat ini adalah 0,050-5,000mA
Resolusi pengukuran arus bocor	0,001mA
Arus nol	0.000-2.000mA
Akurasi pengukuran arus bocor	± (1,5% dari nilai bacaan + 0,005mA)
Rentang pengaturan waktu pengujian	0,0, 0,5-999,9S 0,0=keluaran terus menerus
Resolusi waktu tes	0.1S
Uji akurasi pengaturan waktu	± (0,1% nilai pengaturan + 0,05 detik)

Fungsi Pengisian Lambat
Rentang pengaturan tegangan keluaran	AC: 0,0-300.0V
Rentang pengukuran tegangan keluaran	AC: 5.0~300.0V
Resolusi tegangan keluaran	0.1V
Akurasi pengukuran tegangan keluaran	± (0,25% dari nilai bacaan + 0,25% dari rentang pengukuran)
Pengisian rentang pengaturan saat ini	6.000-63.00A (yaitu, batas atas arus) Catatan: Batas bawah arus tidak dapat diatur, ditetapkan ke 0
Mengukur rentang pengaturan saat ini	Batas atas dan bawah: 0,000-9,999-75.00A
Rentang pengukuran saat ini	0,050~9.999~75.00A
Resolusi pengukuran saat ini	0,001A/0,01A
Akurasi pengukuran saat ini	± (0,25% dari nilai bacaan + 0,25% dari rentang pengukuran)
Rentang pengukuran faktor daya	0,100~1.000
Resolusi pengukuran faktor daya	0,001
Rentang pengaturan batas atas faktor daya	0,000~1.000
Rentang pengaturan batas bawah faktor daya	0,000~1.000
Akurasi pengukuran faktor daya	± (0,5% dari nilai bacaan+0,01)
Waktu penundaan	0.2~999.9S
Rentang pengaturan waktu pengujian	0.0, 0.1-999.9S 0,0=keluaran terus menerus
Resolusi waktu tes	0.1S
Akurasi waktu tes	± (0,1% dari nilai pengaturan + 0,05 detik)

Tes Pengisian Lambat Tegangan Rendah
Rentang daya beban terukur	Ditentukan oleh kekuatan transformator isolasi / catu daya frekuensi variabel bawaan
Rasio tegangan keluaran	0,85 kali tegangan input (output oleh transformator isolasi)/tegangan yang diatur secara sewenang-wenang (output oleh catu daya frekuensi variabel)
Rentang pengaturan tegangan keluaran	AC: 0,0-300.0V
Rentang pengukuran tegangan keluaran	AC: 5.0~300.0V
Resolusi tegangan keluaran	0.1V
Akurasi pengukuran tegangan keluaran	± (0,25% dari nilai bacaan + 0,25% dari rentang pengukuran)
Pengisian rentang pengaturan saat ini	6.000-63.00A (yaitu, batas atas arus) Catatan: Batas bawah arus tidak dapat diatur, ditetapkan ke 0
Waktu penundaan	0.2~999.9S
Rentang pengaturan waktu pengujian	0.0, 0.1-999.9S 0,0=keluaran terus menerus
Resolusi waktu tes	0.1S
Akurasi waktu tes	± (0,1% dari nilai pengaturan + 0,05 detik)

FastFungsi pengisian daya:
Pengukuran komprehensif pengisian tegangan output	DC: 200.0-500.0V
Pengukuran komprehensif pengisian arus keluaran	50A
Resolusi pengisian daya	0,01KW.h
SOC	0~100%
Rentang pengaturan suhu steker	0~100 °C
Pasang resolusi suhu	1°C
Rentang pengukuran suhu baterai	0~150 °C
Rentang pengaturan waktu pengujian	0,0, 0,1-999,9 menit 0,0=keluaran terus menerus
Resolusi waktu tes	0.1 menit
Akurasi waktu tes	± (0,1% dari nilai pengaturan + 0,05 menit)

BPaket ateri /Uji Isolasi Seluruh Kendaraan
Rentang pengaturan resistansi isolasi	Batas atas 0.00-100.0MΩ 0=tutup, batas bawah 0,00- 100 00MΩ
Rentang pengukuran resistansi isolasi	0.20- 100.00MΩ
Resolusi pengukuran resistansi isolasi	0,01 MΩ
Akurasi pengukuran resistansi isolasi	± (nilai pembacaan 5% + 0,03% rentang pengukuran)
Rentang pengaturan waktu pengujian	4.0~999.9S
Resolusi waktu tes	0.1S
Uji akurasi pengaturan waktu	± (0,1% nilai pengaturan + 0,05 detik)

pertanyaan

T: Apa untuk unit uji kendaraan:

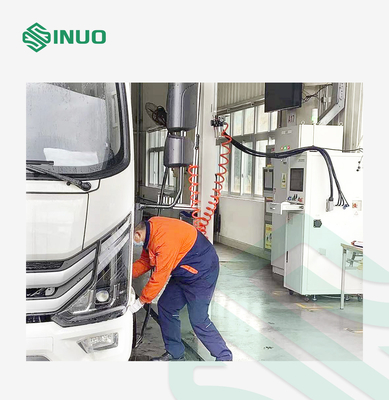

A: Seluruh tes kendaraan terutama melalui pistol pengisian daya lambat dan pistol pengisian daya cepat ke soket pengisian daya lambat, soket pengisian daya cepat, dan pengisi daya kendaraan yang terhubung, baterai daya, dan bagian lain dari antarmuka uji keamanan, item uji utama tersedia tegangan tahan DC, resistansi isolasi, resistansi ground, arus bocor (port pengisian lambat);tujuan utamanya adalah untuk mendeteksi kinerja keselamatan soket pengisi daya dan antarmuka bagian yang terhubung dengannya;kendaraan harus dimatikan selama pengujian untuk memastikan bahwa semua daya dan elektronik pada kendaraan Saklar dalam keadaan tidak aktif.

EVSE Pengisian Cepat Lambat Peralatan Pengujian Keamanan Listrik Daya Baterai REESS 0

EVSE Pengisian Cepat Lambat Peralatan Pengujian Keamanan Listrik Daya Baterai REESS 2

1.Deteksi fungsi pengisian lambat

Deteksi fungsi pengisian lambat adalah untuk mendeteksi kinerja pengisian lambat kendaraan energi baru.Penguji mengisi daya kendaraan energi baru melalui antarmuka pengisian daya lambat untuk mendeteksi status pengisian kendaraan, termasuk konfirmasi koneksi selama pengisian daya AC, pengisian daya siap, Fase mulai dan pengisian, akhir pengisian normal, perubahan siklus tugas PWM, dan pengujian saat ini.

Sesuai dengan fungsi konfirmasi koneksi pengisian, pemeriksa keamanan juga menambahkan fungsi konfirmasi koneksi antara pengisi daya dan soket pengisian item tes tegangan tinggi.Saat pistol pengisi daya dicolokkan ke soket uji mobil, pemeriksa keamanan pertama-tama akan mengonfirmasi apakah sambungannya normal.Deteksi tekanan tinggi.

EVSE Pengisian Cepat Lambat Peralatan Pengujian Keamanan Listrik Daya Baterai REESS 3

Antarmuka uji perangkat lunak komputer atas

2.Tes fungsi pengisian cepat

Tes fungsi pengisian cepat adalah untuk mendeteksi kinerja pengisian cepat kendaraan energi baru.Penguji mengisi daya kendaraan energi baru melalui antarmuka pengisian daya cepat untuk mendeteksi status pengisian kendaraan, termasuk tahap pemeriksaan mandiri, tahap pengisian daya siap, dan tahap pengisian daya selama proses pengisian daya DC., Pengisian normal berakhir, deteksi real-time parameter pengisian (termasuk tegangan, arus, kapasitas pengisian daya, SOC, perubahan suhu baterai, dll.) melalui komunikasi CAN dan pengujian lainnya.

EVSE Pengisian Cepat Lambat Peralatan Pengujian Keamanan Listrik Daya Baterai REESS 4

Tag:

Peralatan Pengujian Kendaraan Listrik

Peralatan Pengujian EVSE

Peralatan Pengujian Konektor EV

Peralatan Pengujian Baterai EV

Berjalan Di Ruang Uji Lingkungan

Ruang Uji Lingkungan

Ruang Uji Kelembaban Suhu

Peralatan Pengujian Masuknya Air

Peralatan Pengujian Mudah Terbakar

Peralatan Pengujian Keamanan Listrik

Peralatan Pengujian Kendaraan Listrik

Peralatan Pengujian EVSE

Peralatan Pengujian Konektor EV

Peralatan Pengujian Baterai EV

Berjalan Di Ruang Uji Lingkungan

Ruang Uji Lingkungan

Ruang Uji Kelembaban Suhu

Peralatan Pengujian Masuknya Air

Peralatan Pengujian Mudah Terbakar

Peralatan Pengujian Keamanan Listrik

rincian produk

EVSE Pengisian Cepat Lambat Peralatan Pengujian Keamanan Listrik Daya Baterai REESS

EVSE Pengisian Cepat Lambat Peralatan Pengujian Keamanan Listrik Daya Baterai REESS

Peralatan Pengujian Keselamatan Listrik EVSE

iec evse Peralatan Pengujian Keamanan Listrik

peralatan uji pengisian kendaraan listrik iec

Tes komponen:
AC menahan tegangan, resistansi isolasi

Parameter teknik

DIN 75220

Peralatan Pengujian Kendaraan Listrik IEC 60068

Peralatan Pengujian Kendaraan Listrik DIN 75220

Komersial Kendaraan Ruang Uji Hujan Water Spray Booth untuk Bus Mobil Penumpang

Peralatan Pengujian Kendaraan Listrik EV Uji Kinerja Kendaraan Bermotor

EVSE Pengisian Cepat Lambat Peralatan Pengujian Keamanan Listrik Daya Baterai REESS

IEC 62196-1 Universal Material Tensile Machine untuk Tes Insertion

UL2054 Lithium Battery Electromagnetic Vibration Test System 2200Kg.f Kekuatan

ECE R100 Bagian Otomotif Mesin Uji Getaran Elektromagnetik Getaran Shaker

ISO20653 Ruang Uji Pasir dan Debu Untuk Komponen Kendaraan Listrik

Mesin Uji Kekuatan Tarikan 10KN untuk Uji Bahan Uji Lipat Lipat

Peralatan Pengujian Kendaraan Listrik

Peralatan Pengujian EVSE

Peralatan Pengujian Konektor EV

Peralatan Pengujian Baterai EV

Berjalan Di Ruang Uji Lingkungan

Ruang Uji Lingkungan

Ruang Uji Kelembaban Suhu

Peralatan Pengujian Masuknya Air

Peralatan Pengujian Mudah Terbakar

Peralatan Pengujian Keamanan Listrik

Peralatan Pengujian Kendaraan Listrik

Peralatan Pengujian EVSE

Peralatan Pengujian Konektor EV

Peralatan Pengujian Baterai EV

Berjalan Di Ruang Uji Lingkungan

Ruang Uji Lingkungan

Ruang Uji Kelembaban Suhu

Peralatan Pengujian Masuknya Air

Peralatan Pengujian Mudah Terbakar

Peralatan Pengujian Keamanan Listrik

rincian produk

EVSE Pengisian Cepat Lambat Peralatan Pengujian Keamanan Listrik Daya Baterai REESS

EVSE Pengisian Cepat Lambat Peralatan Pengujian Keamanan Listrik Daya Baterai REESS

Peralatan Pengujian Keselamatan Listrik EVSE

iec evse Peralatan Pengujian Keamanan Listrik

peralatan uji pengisian kendaraan listrik iec

Tes komponen:AC menahan tegangan, resistansi isolasi

Parameter teknik

Tes komponen:
AC menahan tegangan, resistansi isolasi
