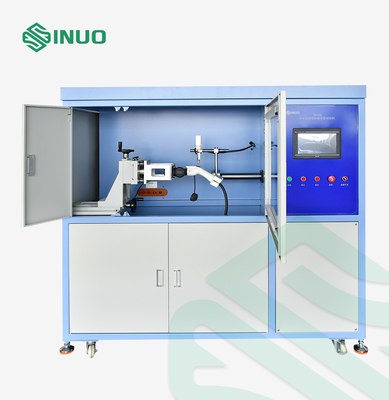

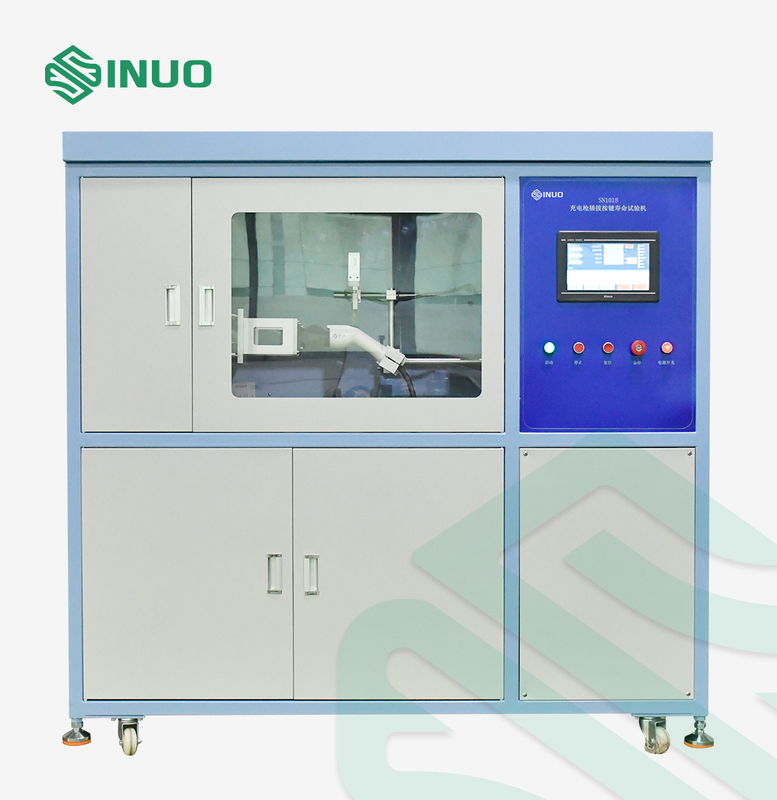

IEC62196 Electric Vehicle Charging Gun Plug Life Dan Sistem Pengujian Kenaikan Suhu

IEC62196 Electric Vehicle Charging Gun Plug Life Dan Sistem Pengujian Kenaikan Suhu

Nama merek:	Sinuo
Nomor Model:	SNQC1018
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	20 set/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Standar Terapan:

IEC 62196-1Ed.4CDV 2020

Keluaran arus uji yang dapat disesuaikan:

DC10 ~ 2000.0A terus disesuaikan

Stabilitas Saat Ini:

± (2% nilai setel + 5 kata)

Akurasi Saat Ini:

± (1% pembacaan + 5 digit)

Daya kerja:

AC220V±10%,50Hz,20A

Berat peralatan:

Sekitar 450Kg

Stabilitas Tegangan:

(2% menetapkan nilai + 5 kata)

Waktu Penyisipan:

1~999.9s dapat diatur

Kemasan rincian:

kotak kayu lapis

Menyediakan kemampuan:

20 set/bulan

Menyoroti:

IEC62196 Pistol pengisian kendaraan listrik

Sistem pengujian kenaikan suhu

Sistem Pengujian Kehidupan Colokan

Deskripsi Produk

IEC62196 Electric Vehicle Charging Gun Plug Life Dan Sistem Pengujian Kenaikan Suhu

Standar & Klausul yang Dipatuhi

Alat uji ini cocok untuk kendaraan listrik menurut IEC 62196-1:2020 pasal 22,23,24, IEC60309-1: 2012 pasal 20,21,22, IEC60998, IEC60669.IEC61058, IEC60439, EIA-3 64-70 dan standar lainnya.

Parameter Teknis

Perangkat penggerak	Motor servo, sekrup timah, rel pemandu
Struktur perangkat	Perangkat uji ditempatkan secara horizontal dan dilas oleh bingkai persegi 40mmx40mm standar nasional, dan pelat penyegelan dibentuk oleh mesin CNC dari pelat elektrolitik 1,2mm.
Pengontrol	Sistem ini menggunakan komputer industri 15 inci dan perangkat kontrol cerdas logika yang dapat diprogram (PLC) untuk bekerja.
Rentang kemampuan	Dapat memenuhi semua 2p+E, 3P+E, 3P+E+N dan spesifikasi lainnya, arus terukur AC ≤ 250A atau DC ≤ 250A pengujian produk soket (steker).
Kecepatan aksi	Kecepatan penyisipan dan penarikan steker atau konektor diatur sewenang-wenang (0,1 ~ 0,80) m/s, yang sepenuhnya memenuhi persyaratan 0,8 ± 0,1) m/s yang ditentukan dalam standar
Tingkat pengujian	Tingkat di mana steker atau konektor dimasukkan dan ditarik dari stopkontak atau saluran masuk alat adalah 7,5 langkah per menit
Sistem penggerak	Sekrup bola digerakkan oleh motor servo dan dipandu oleh slide bisu, sehingga penjepit dapat membalas kiri dan kanan, yang dapat memberikan gaya penyisipan maksimum 500N
Stroke penyisipan	0 ~ 200mm dapat diatur secara sewenang-wenang (yaitu, langkah motor servo untuk menggerakkan gerakan penjepit kiri), resolusinya adalah 0,1mm
Basis perlengkapan	Rel geser linier digunakan di dalam dan di luar sisi atas dan bawah, yang dapat memastikan kelurusan perlengkapan dan kekuatan struktur pemandu selama operasi.
Stasiun uji	1 stasiun independen
Jumlah percobaan	1 ~ 999999 kali dapat diatur secara sewenang-wenang, ketika hitungan mencapai nilai yang ditetapkan, secara otomatis dapat berhenti
Pengisian waktu penyisipan senjata	1~999.9s dapat diatur
Kekuatan penyisipan	Maksimum 900N, modul tekanan digital presisi tinggi, tampilan kurva komputer
Deteksi alarm	Mengikuti prinsip "Lewati tempat yang seharusnya dilewati, hentikan tempat yang seharusnya berhenti", sistem menilai apakah sampel rusak atau tidak sesuai dengan hubungan logis "posisi dan arus".Ketika sampel yang akan diuji rusak, perangkat dapat mengeluarkan alarm suara dan visual dan mati secara otomatis
Perlindungan kebocoran	Pasang sakelar kebocoran pada saluran masuk daya kontrol peralatan.Jika ada kebocoran, matikan daya kontrol agar seluruh kabinet mati
Perlindungan arus lebih	Pengaturan batas atas arus untuk mencegah arus lebih atau hubung singkat pada rangkaian
Perlindungan yang berlebihan	Ada pemutus sirkuit di dalam perangkat, yang dapat secara otomatis tersandung saat kelebihan beban
Perlindungan ambang batas	Semua pintu kabinet yang dapat dipindahkan dilengkapi dengan sakelar pelindung keselamatan.Saat pintu kabinet dibuka, catu daya otomatis terputus untuk mencegah operator dari bahaya sengatan listrik.
Saklar berhenti darurat	Panel kontrol kabinet daya memiliki sakelar penghenti darurat, yang nyaman bagi operator untuk memutus daya keluaran kabinet daya saat tidak normal atau perlu.
Memimpin masuk dan keluar	Port input dan output ditutupi dengan kumparan pelindung untuk mencegah kabel dari kerusakan
Ukuran	Tentang W2000mmxD1200mmxH1800mm
Berat	Sekitar 450Kg
Daya kerja	AC220V±10%,50Hz,20A
Setiap parameter pengujian dapat mewujudkan fungsi penyimpanan, yang dapat dipanggil langsung saat digunakan lagi, tanpa perlu mengatur ulang lagi, pengoperasiannya sederhana, penggunaannya nyaman, dan efisiensinya sangat ditingkatkan.
Penyesuaian manual;sistem memiliki tombol kondisi manual untuk memudahkan penjepitan spesimen

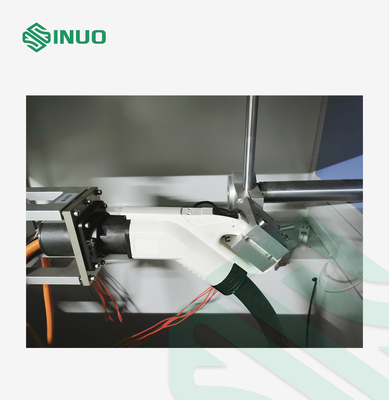

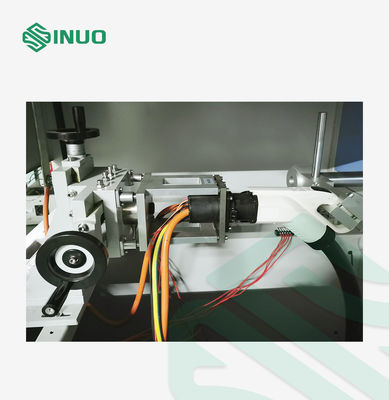

Kursi pistol pengisi daya mengadopsi klem yang dapat disesuaikan sumbu X dan sumbu Y, yang dapat memperbaiki pistol pengisi daya di bawah 250A (menyediakan 3 dudukan pemasangan senjata pengisi daya yang berbeda)
Nilai gaya maksimum dari setiap penyisipan dapat diukur, dan setiap nilai gaya dapat dikumpulkan ke dalam kurva untuk dilihat di komputer
Kisaran penjepit penjepit steker adalah persegi, bulat, dan φ60mm atau lebih.
Setiap nilai gaya dapat disimpan sebagai tabel untuk dilihat
Masa pakai plug-in dan kotak beban ada di kotak yang sama, dan catu daya ada di kotak lain

Ikhtisar Peralatan

Sangat cocok untuk masa pakai plug-in listrik, uji kenaikan suhu, dan uji resistansi kontak dari basis pengisian senjata pengisi daya secara mandiri.Mesin pengujian ini menggunakan motor servo, batang sekrup, rel pemandu, dll. Sebagai tenaga, mengadopsi perlengkapan kompak untuk menahan sampel, dan komputer industri dan pengontrol logika terprogram (PLC) asli Jepang adalah pusat kendali, dengan kinerja dan kinerja yang unggul. pengoperasian yang mudah.Tingkat otomatisasi sangat tinggi.

Steker dan soket tumpukan pengisi daya diuji untuk kapasitas putus dan masa operasi normal, yang dapat digunakan untuk uji gaya penyisipan dan ekstraksi steker dan soket tumpukan pengisi daya, untuk menilai apakah steker dan soket dapat menahan kerusakan mekanis dan kerusakan listrik di penggunaan normal, dan untuk menguji colokan dan soket tiang pengisi daya.Keandalan tindakan penguncian elektronik dan mekanisme penguncian mekanis.Ini adalah peralatan khusus untuk uji hidup steker dan soket tiang pengisian kendaraan listrik.Ini dapat digunakan untuk uji pembebanan saat dilengkapi dengan beban, dan dilengkapi dengan sistem kontrol yang sesuai.Peralatan mengadopsi sistem kontrol cerdas PLC canggih dan antarmuka operasi komputer industri.Tampilan lebih akurat;jumlah tes, waktu saat ini, dan stroke tes dapat diatur sebelumnya.Kecepatan uji adalah 50-800mm/dtk, dan langkah uji Ketika steker dan soket macet atau terputus karena ikatan kontak atau kegagalan, alarm kesalahan akan dipicu.Dan catat jumlah percobaan yang sesuai.Saat alarm berbunyi, maka secara otomatis akan menghentikan pengujian.Peralatan juga dapat mengukur kontaktor 4 arah secara bersamaan.Tubuh kotak terdiri dari pelat penyegelan baja tahan karat dan profil paduan aluminium, dengan penampilan cantik;Keunggulan dari produk serupa, kinerja yang stabil dan pengoperasian yang mudah, adalah pilihan pertama dari lembaga dan laboratorium pengukuran utama.

Uji Kenaikan Suhu

Tegangan keluaran	DC6V
Keluaran arus uji yang dapat disesuaikan	DC10 ~ 2000.0A terus disesuaikan
Uji stabilitas saat ini	± (2% nilai setel + 5 kata)
Akurasi tampilan saat ini	± (1% pembacaan + 5 digit)
Akurasi tampilan tegangan impedansi	± (1% pembacaan + 5 digit)
Uji stabilitas tegangan	(2% menetapkan nilai + 5 kata)
Waktu penyalaan	1~999,9 detik
Waktu pemadaman listrik	1~999,9 detik
Waktu hidup dan mati	1 ~ 999999 kali, dengan fungsi memori matikan, matikan otomatis saat waktu tercapai
Tes kenaikan suhu termokopel	Waktu pemindaian 1S
Rentang pengukuran suhu	0~200℃ Akurasi ±0,3% pembacaan +1℃;Resolusi: 0,1 ℃
Pengukuran suhu	16 saluran (termasuk 1 titik untuk mengukur suhu sekitar)
Konfigurasi termokopel	Termokopel filamen tipe T 30AWG perusahaan Q Amerika, panjang 2 meter, total 16
Kecepatan akuisisi	1 detik/waktu
Dilengkapi dengan modul pengukuran suhu yang dikembangkan secara independen oleh perusahaan kami, dapat diuji dengan listrik, tanpa merusak instrumen, dengan kemampuan anti-interferensi yang kuat, dan dapat secara akurat menggambarkan kurva suhu pada komputer.
Menampilkan suhu dan kurva di komputer
Perangkat lunak ini dapat mengatur saluran suhu sekitar, dan suhu sekitar dapat dikurangi secara otomatis saat mengumpulkan data
Peralatan dapat dimulai dan dihentikan oleh kontrol komputer, dan kurva arus, tegangan, suhu, dan waktu dapat dikumpulkan pada saat yang sama, yang nyaman bagi pengguna untuk dianalisis dan digunakan.
Beban mengadopsi resistor tubular daya tinggi, yang dapat disesuaikan secara bertahap: 1A/2A/2A/5A/10A/20A/20A/50/100A/200A/200A/500A/500A/500A 1 arus keluaran, yang dapat disesuaikan secara manual atau otomatis

Tes Resistensi Kontak

Rentang uji resistansi kontak	0~200mΩ, resolusi 0,01mΩ, akurasi ±1%+3 digit
Tes resistensi 4 arah pada saat yang sama
Ukur resistansi kontak sekali setiap kali Anda mencolokkan dan mencabutnya, Anda juga dapat mengukur resistansi kontaktor sekali setelah N kali mencolokkan dan mencabutnya
