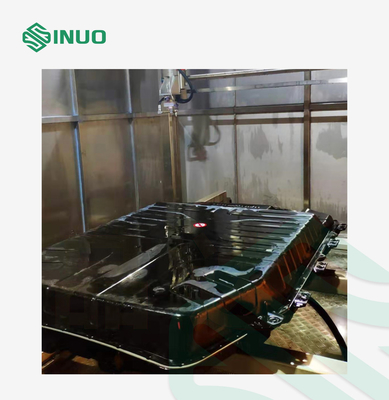

DIN40050-9 Paket Baterai Daya Kendaraan Listrik Laboratorium Uji Tahan Air IPX9K

DIN40050-9 Paket Baterai Daya Kendaraan Listrik Laboratorium Uji Tahan Air IPX9K

Nama merek:	Sinuo
Nomor Model:	SN4412-36CBM
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	10 Set/Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Standar yang Dipenuhi:

DIN40050-9, dll.

Sistem pengaturan:

PLC dan Layar Sentuh

Ukuran Bingkai Dalam:

3000*4000*3000MM (D*W*H)

Ukuran sampel terbesar:

1500x2200x500 mm (PxLxT)

Waktu Semprotan Air:

30S/m³ (Dapat diatur)

Suhu Air Semprot:

RT～90℃ dapat diatur

Tekanan semprotan air:

8000～10000Kpa

Aliran Semprotan Air:

14～16L/mnt

Kemasan rincian:

Lainnya

Menyediakan kemampuan:

10 Set/Bulan

Menyoroti:

IEC60529 paket baterai kendaraan listrik

klausul 6.2.7 paket baterai kendaraan listrik

ruang uji semprotan air ipx9k

Deskripsi Produk

DIN40050-9 Paket Baterai Daya Kendaraan Listrik Laboratorium Uji Tahan Air IPX9K

Standar & Klausul yang Dipatuhi

Laboratorium Uji Tahan Air Kendaraan Listrik Paket Baterai IPX9K ini sesuai dengan persyaratan IEC60529 klausa 14, TOYOTA ENGINEERING STANDARD TSC1000G klausa 6.2.7 dan 6.2.8, DIN40050-9, ISO20653, dll., Dapat digunakan untuk menguji paket baterai kendaraan listrik, dll. .

Parameter teknik

Ukuran bingkai bagian dalam	300040003000MM (DWH)
Ukuran bingkai luar	Kira-kira400050004000 MM (DWH) (Rumah kaca, saluran drainase, dan pengguna teknik tanah menangani sendiri).
Sampel terbesar pengguna	1500x2200x500 mm (TxLxL);Berat sampel: 500KG
Sistem Penyiram	Terdiri dari pompa air bertekanan tinggi dan bersuhu tinggi Italia, pengukur tekanan air bertekanan tinggi dan bersuhu tinggi, katup solenoida bertekanan tinggi dan bersuhu tinggi, serta pipa hidraulik bertekanan tinggi dan bersuhu tinggi.
Suhu air semprot	RT～90℃ dapat diatur (RT adalah suhu sekitar)
Sudut semprotan	Semprotan dapat menutupi seluruh permukaan sampel, dan sudut semprotan tegak lurus terhadap permukaan sampel.
Tekanan semprotan air	8000～10000Kpa
Aliran semprotan air	14～16L/mnt
Jarak antara nosel dan sampel	175±25mm
Waktu penyemprotan air	30S/m2 (Dapat diatur)
Kontrol waktu operasi	1s～999h59min59s (Dapat disesuaikan)
Menerima permukaan	Sisi atas dan sekeliling produk
Pengukur tekanan semprotan air	Dapat menampilkan tekanan semprotan air
Sistem pengaturan	Sistem kontrol layar sentuh diteliti dan dikembangkan secara independen oleh perusahaan kami.
Tangki air pemanas (inkubator)	1 buah
Contoh mobil membawa	500kg
Jumlah nozel	3 Pcs, satu dipasang di bagian atas untuk menyemprot permukaan atas sampel;satu dipasang di samping untuk menyemprot permukaan di sekitar sampel;dan yang terakhir dipasang di bagian bawah untuk menyemprot permukaan bawah sampel.
Lintasan semprotan	Ambil lintasan berbentuk S sebagai prinsip gerakan jet, dan gunakan empat motor servo untuk merancang lengan robot untuk menyelesaikan semprotan air di 5 sisi.Dengan 30S per M2 meter sebagai waktu uji referensi dasar, seluruh lintasan dapat diatur untuk menyelesaikan waktu, dan dapat diatur dalam 150-300S (5 meter persegi).Saat mengatur, operator dapat memasukkan ukuran sesuai dengan dimensi, panjang, lebar, dan tinggi produk.Sistem manipulator secara otomatis menyelesaikan uji lintasan lari untuk pengujian yang teratur.Setelah tes selesai, lengan kembali ke titik semula dan perangkat memiliki petunjuk suara dan cahaya.
Metode penempatan sampel	1. Mengadopsi forklift untuk memuat dan menurunkan sampel, dan pelanggan forklift harus menyiapkannya oleh pengguna (pemasok memberikan spesifikasi); 2. Mengadopsi kendaraan udara untuk mengangkat sampel ke pintu peralatan, dan kemudian meminta truk sampel manual untuk maju ke ruang uji.Setelah pintu ditutup, sistem meminta agar tes formal dapat dilakukan.
Sistem air murni	Menyediakan peralatan air murni 50L/H, menyediakan sumber air untuk pemanasan, dan menyemprotkan air untuk daur ulang.
Sumber Daya listrik	AC380V tiga fase lima kawat, 50Hz;daya: sekitar 100KW (tanpa beban);dilengkapi dengan sakelar udara 120A secara terpisah, sakelar udara harus memiliki terminal kabel, dan kabel daya berukuran 50 meter persegi.
Sistem peredaran air	1) Sumber air tidak dapat didaur ulang (Karena sumber air kotor setelah baterai diuji, disarankan untuk mengalirkan air bekas ke tangki pembuangan). 2) Jika pengguna mempertimbangkan daur ulang air, harap siapkan kolam kembali dan kolam bersih terlebih dahulu; 3) Pengguna pipa harus mempersiapkan terlebih dahulu; 4) Ukuran kolam kembali: 100010001500mm (DWH) 5) Ukuran tangki air jernih: 100010001200mm (DWH) 6) Perangkat penyaringan air (opsional) Jika pengguna mempertimbangkan daur ulang air, harap siapkan kolam kembali dan bersihkan kolam terlebih dahulu.
Perangkat penyaring air (opsional, biaya tambahan)	Setelah air dalam proses pengujian mengalir ke kolam balik, air di kolam bersih dipompa ke tangki bag filter oleh pompa air kolam bersih, dan air yang disaring dikembalikan ke tangki air.
Bahan struktur
Nozel	Pipa hidrolik baja tahan karat SUS 304
Tangki air	SUS 304 baja tahan karat
Aksesori kontrol listrik	Mengadopsi merek terkenal internasional seperti Schneider dan Omron

Ikhtisar Peralatan

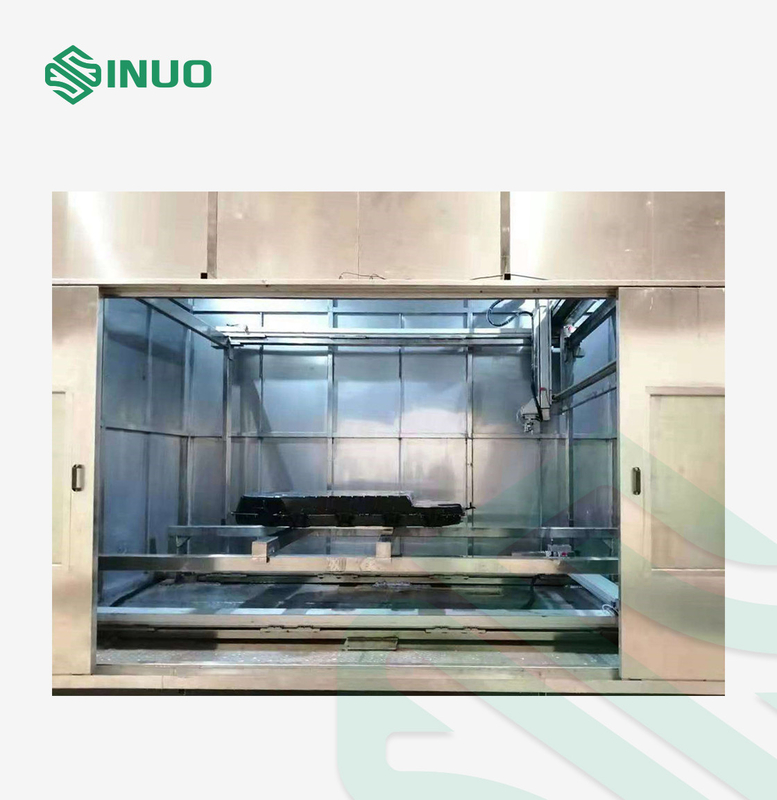

Ruang uji terdiri dari bangku uji, tangki penyimpanan air, kotak kontrol, zona penyangga pengeringan produk, dan sistem semprotan.Dimensi ruang uji dapat disesuaikan sesuai dengan sampel spesifik klien.

Sistem pemanas:

Kawat pemanas yang digunakan dalam frekuensi tinggi sangat penting dalam sistem ini.Pemilihan bahan yang tidak tepat dari tabung pemanas memiliki masa pakai yang singkat dan rentan terhadap korsleting corong.Ini sangat merepotkan dan menyusahkan bagi pengguna dengan persyaratan tinggi, dan sangat mempengaruhi kemajuan inspeksi produksi.Untuk alasan ini, perusahaan telah mengembangkan jenis baru dari bingkai pemanas keramik.Bahan keramik memiliki ketahanan suhu tinggi, insulasi yang baik, dan tidak akan menyebabkan kebocoran dan korsleting.Kawat pemanas yang dimasukkan dari tengah diimpor dari Jerman, dan diameter kawat tebal dengan ketahanan suhu tinggi dan ketahanan pembakaran kering.Tabung kaca kuarsa dimasukkan di tengah kawat pemanas.Fungsi utamanya adalah untuk mencegah kabel pemanas menjadi lunak dan jatuh saat kabel pemanas menyala merah, mengakibatkan korsleting yang disebabkan oleh kontak antara kabel pemanas dan logam dari ruang dalam.

DIN40050-9 Paket Baterai Daya Kendaraan Listrik Laboratorium Uji Tahan Air IPX9K 0

(Pipa pemanas tangki air)

DIN40050-9 Paket Baterai Daya Kendaraan Listrik Laboratorium Uji Tahan Air IPX9K 1

(Italia mengimpor pompa air suhu tinggi dan tekanan tinggi)

DIN40050-9 Paket Baterai Daya Kendaraan Listrik Laboratorium Uji Tahan Air IPX9K 2

(Pengukur aliran elektronik suhu tinggi dan tekanan tinggi)

DIN40050-9 Paket Baterai Daya Kendaraan Listrik Laboratorium Uji Tahan Air IPX9K 3

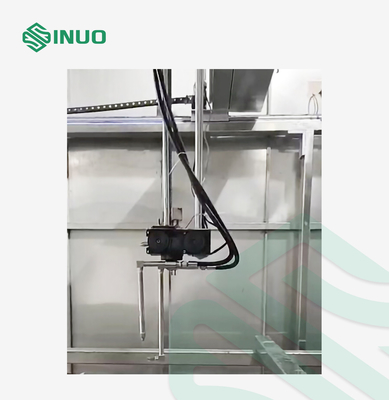

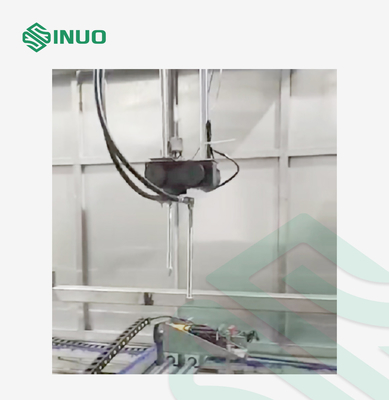

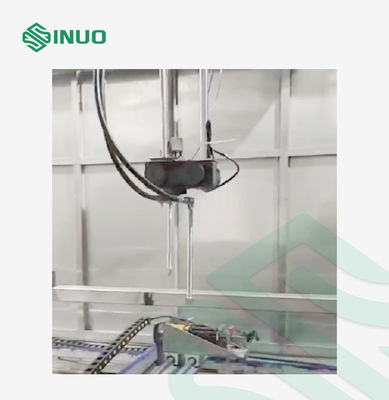

(Nozzle dan pemegang sampel)

DIN40050-9 Paket Baterai Daya Kendaraan Listrik Laboratorium Uji Tahan Air IPX9K 4

(Sensor kalibrasi tekanan air)

DIN40050-9 Paket Baterai Daya Kendaraan Listrik Laboratorium Uji Tahan Air IPX9K 5

(Sensor kalibrasi tekanan air)

Daftar konfigurasi utama peralatan

Nama	Merek dan asal	Kuantitas	Satuan
Pengontrol layar sentuh	Siemens	1	Mengatur
kontaktor AC	Prancis Schneider	1	komputer
Relay menengah	Prancis Schneider	1	komputer
Saring	Taiwan	1	komputer
Motor meja putar	STS Taiwan	1	komputer
Sensor	Taiwan Fotek	1	komputer
Tombol baja tahan karat dengan cahaya	Cina	1	komputer
Sekering	Fuji	1	komputer
Saklar daya utama	Prancis Schneider	1	komputer
Katup solenoida tekanan tinggi	MV Italia	5	komputer
Tautan pipa	304 pipa hidrolik stainless steel	5	komputer
pengontrol PLC	Siemens	1	komputer
pengukur aliran elektronik	Cina	1	komputer
Sensor tekanan elektronik	Sinuo	1	komputer
Motor	STS Taiwan	1	Mengatur
Pompa pendorong	ELANG	1	komputer
