Peralatan Pengujian Baterai Lithium Ion EV Peralatan Pengujian Getaran Sel UL 2580

Peralatan Pengujian Getaran Sel Baterai Lithium-Ion Kendaraan Jalan Listrik UL 2580

Standar & Klausul yang Dipatuhi

UL 2580:2020 STANDAR UNTUK KESELAMATAN Baterai untuk Digunakan Pada Kendaraan Listrik Lampiran B2.1 dan Lampiran B3.6

IEC60335-2-24:2012pasal 21.101

IEC 62133-2012pasal 7.2.2

GB/T31485,EN,UN38.3,UL 2054,QC/T 744-2006,QC/T 743-2006

Ikhtisar Peralatan

Contoh dan Batasan:Baterai, baterai, kompresor kulkas, kompresor pendingin untuk semua jenis AC otomotif untuk refrigeran dengan R134a, Kompresor listrik, knalpot mobil, pipa knalpot mobil, dashboard mobil, rakitan garasi mobil, skylight mobil, AC mobil.

Aplikasi:Ini digunakan untuk uji getaran semua jenis benda kerja, parameter benda kerja seperti kompresor didinginkan, daya input, kebisingan, dll. Tidak dapat melebihi persyaratan standar setelah pengujian.

Prinsip Tes: Konduktor energi dipindahkan dalam efek medan magnet gaya elektromagnetik.Ketika dinamika dalam platform bergetar elektromagnetik dihasilkan secara magnetis oleh sinyal arus bolak-balik, gerakan getaran dihasilkan.

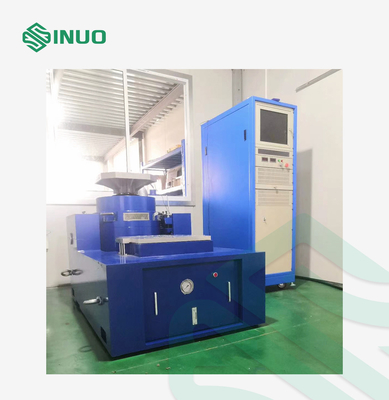

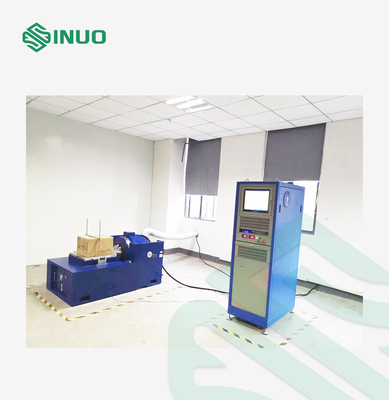

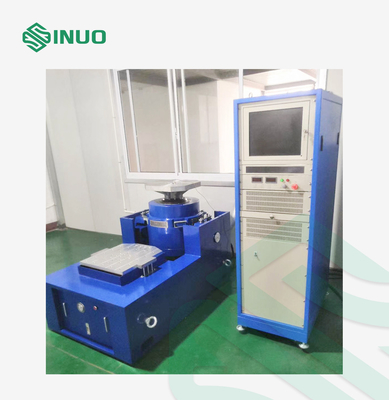

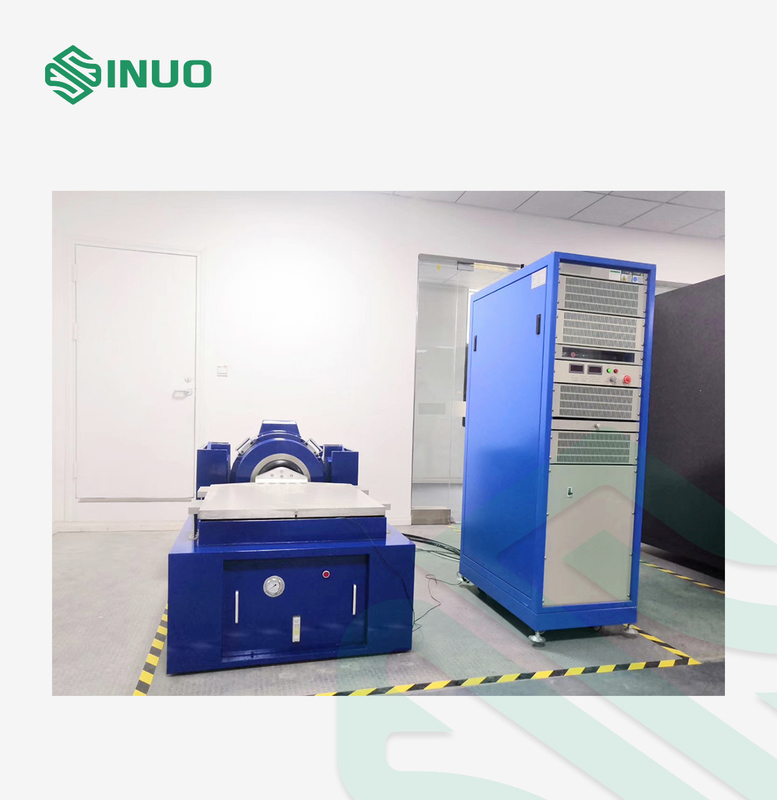

Struktur:Sistem uji getaran terdiri dari empat bagian: meja uji getaran, power amplifier, pengontrol, dan kipas pendingin.

1. Tabel getaran: gerak: Bagian terpenting dari tahap getar listrik adalah dinamika, dan ini adalah sistem aktivitas.Bagaimana cara kerja dinamis?Itu ditempatkan di celah udara kerja yang dihasilkan oleh cincin penggerak di cincin penggerak, sehingga kumparan penggerak dapat ditenagai oleh getaran ke atas dan ke bawah yang bebas.Ini adalah pekerjaan lingkaran dinamis.

2. Kumparan magnet: Kumparan eksitasi meja bergetar listrik dibagi menjadi tindak lanjut atas dan menarik, keduanya terdiri dari dua medan magnet yang saling tegak lurus bersama dengan dinamis, kumparan dipotong untuk menghasilkan induksi magnet dalam kasus energiisasi.Meja getar adalah gaya eksklusif yang dibutuhkan oleh pemotongan timbal balik antara dinamis dan eksitasi.

3. Bagian penguat daya: Penguat daya adalah bagian penting dari sistem uji getaran listrik, kinerja dan tabel getar yang terkait dengan kinerja keseluruhan sistem uji getaran secara langsung.Perkembangan power amplifier telah mengalami tiga generasi yaitu power amplifier tabung elektronik, power amplifier transistor linier, power amplifier tabung saklar.Penguat daya tabung elektronik jarang digunakan saat ini, efisiensi konversi penguat daya linier transistor biasanya hanya sekitar 50%, sementara energi lain diubah menjadi energi panas, tidak hanya efisiensi konversi yang rendah, tetapi juga pembuangan panas adalah masalah besar. , penguat daya tabung switching mengadopsi tabung efek medan daya, kerugiannya sangat kecil, efisiensi lebih dari 90%, penguat daya tabung switching kami lebih dari 95% saat ini.

4. Prinsip kerja penguat daya: Arus bolak-balik tiga fase diisolasi dari transformator frekuensi daya, filter jembatan penuh tiga fase pengumpanan step-down, kemudian dapatkan sumber daya DC bergaris-garis rendah ke transformator jembatan-H oleh kapasitor penyaringan, gelombang tegangan keluaran adalah keluaran ke meja bergetar setelah cetakan normal dan mode umum tersedak.

5. Unit kontrol: Pengontrol getaran seri Venzo produk inti kami adalah pengontrol yang sangat baik, yang hemat biaya, ini adalah kemampuan untuk mengontrol semua jenis tabel getaran (meja getar listrik atau hidrolik, dll.).Mengadopsi bingkai DSP internasional dan algoritme kontrol, prosesor DSP 450MHz titik mengambang 32-bit, ADC 24-bit berkinerja tinggi, rentang dinamis hingga 130 dB 32, memastikan kualitas kontrol yang andal.Pada saat yang sama, instrumen dapat memberi Anda modul perangkat lunak kontrol getaran paling komprehensif, termasuk: acak, sinusoidal, dampak klasik, pencarian resonansi dan penduduk, kontrol spektrum respons dampak, acak sinusoidal, sinus plus sinusoidal, acak plus acak, panjang referendum bentuk gelombang dan fungsi tambahan lainnya.Setiap modul fungsional menyediakan fungsi dasar dan fitur opsional, pengguna dapat menyesuaikan fungsi yang diinginkan sesuai dengan kebutuhan mereka.Operasi sederhana, fungsi kontrol yang kaya, fungsi analisis dan pelaporan yang ditingkatkan, mudah untuk meningkatkan perangkat keras dan perangkat keras dan keandalan yang tinggi, sehingga pengontrol getaran perusahaan kami hemat biaya.

Gunakan Lingkungan:

1. Catu daya tiga fase catu daya sistem: AC380V ± 10% / 50Hz 30KW

2. Kisaran suhu: 0℃～40℃

3. Kisaran kelembaban: 0-90%, tidak terungkap

4. Tempat pemasangan harus rata, tidak ada gas korosif, lebih sedikit debu, yang terbaik adalah memiliki satu AC.

5. Sistem uji getaran harus dilengkapi dengan tanah khusus laboratorium.Resistansi ground-ground kurang dari 4Ω.

6. Pengguna harus menyiapkan penyebar yang sesuai, forklift.

Parameter teknik
