Peralatan Pengujian Konektor EV
Created with Pixso.

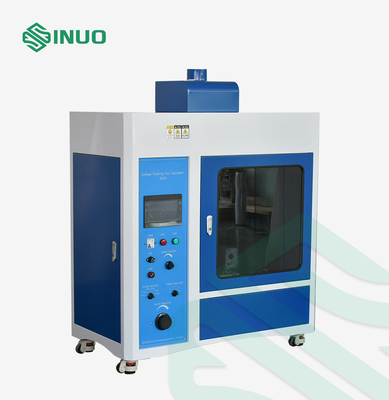

Peralatan Uji Pelacakan Kebocoran Kendaraan Listrik Sistem Kontrol PLC IEC 62196

Peralatan Uji Pelacakan Kebocoran Kendaraan Listrik Sistem Kontrol PLC IEC 62196

Nama merek: Sinuo
Nomor Model: SN774
MOQ: 1
harga: Customized
Ketentuan Pembayaran: T/T
Kemampuan Penyediaan: 30 set / bulan
Informasi Rinci
Tempat asal:
Cina
Sertifikasi:
Calibration Certificate (Cost Additional)
Standar Terapan:
IEC 62196-1 Ed.4CDV 2020
Klausa yang diterapkan:
Klausul 28.4, 29.6
Tipe tampilan:
Layar sentuh berwarna 7 inci
Tegangan Pengujian:
0~600V dapat disesuaikan, presisi 1,5%
Perangkat pengatur waktu:
9999X0.1S
Dimensi Elektroda:
(5±0,1)×(2±0,1)×(≥12), 30 ° miring
Mode kontrol:
PLC tingkat lanjut
Tekanan Elektroda:
1.00N±0.05N (tampilan digital adalah opsional)
Kemasan rincian:
KASUS KAYU LAPIS
Menyediakan kemampuan:
30 set / bulan
Menyoroti:

Alat Uji Pelacakan EV

,

Alat Uji Pelacakan PLC EV

,

Alat Uji Pelacakan IEC 62196

Deskripsi Produk





Peralatan Uji Pelacakan Kebocoran Kendaraan Listrik IEC 62196



Standar & Klausul yang Dipatuhi




IEC 62196-1 Ed.4CDV 2020 klausul 28.4, 29.6.

IEC60335-1 klausul 29.2 dan Lampiran N,

IEC 60065:2014 klausul 13.4,

IEC60598-1,

IEC 60884-1:2013 klausul 28.2,

UL746A

ASTM D3638-92



Ikhtisar Peralatan




Penguji dirancang dan diproduksi sesuai dengan persyaratan standar IEC60112, dan disyaratkan oleh IEC 62196-1Ed.4CDV 2020 klausul 28.4, 29.6, IEC60335-1 klausul 29.2 dan Lampiran N, IEC 60065:2014 klausul 13.4, IEC60598-1, IEC 60884-1:2013 klausul 28.2, UL746A dan ASTM D3638-92 dan lain-lain. Prinsip kerja uji pelacakan kebocoran (pengujian indeks pelacakan) adalah bahwa cairan penghantar (0,1%NH 4 CL) dari volume yang diperlukan dalam ketinggian yang diperlukan ( 35mm) dan waktu yang dibutuhkan (30 detik) turun dengan tegangan antara elektroda platinum (2mm × 5mm) pada permukaan bahan isolasi padat.Dengan demikian pengguna mengevaluasi kinerja ketahanan pelacakan permukaan bahan isolasi padat di bawah pengaruh gabungan medan listrik dan media lembab atau kontaminasi.Singkatnya, perangkat ini digunakan untuk mengukur indeks pelacakan perbandingan (CT1) dan indeks hambatan listrik (PT1).

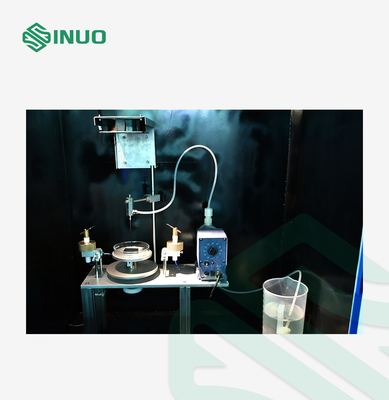

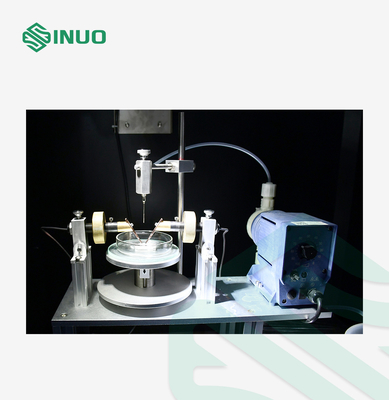

Sebuah blok pengukur disertakan dengan instrumen untuk memastikan elektroda memiliki jarak yang tepat di antara mereka.Ketinggian meja mudah disesuaikan untuk memastikan sudut yang tepat dari elektroda dan ketinggian tetesan.Sisa pengujian dikendalikan dari luar ruang uji dengan pintu tertutup.Tegangan, arus pembatas, laju tetesan, dan jumlah tetesan semuanya diatur pada panel kontrol.Seorang operator harus mengamati tes untuk melihat apakah nyala api menyala.Instrumen membunyikan alarm jika ada kegagalan pelacakan setidaknya dua detik.



Penguji pelacakan kebocoran mengadopsi sistem kontrol PLC canggih dan layar sentuh berwarna 7 ", sangat cocok untuk penelitian, produksi dan departemen kualitas peralatan penerangan, peralatan tegangan rendah, peralatan rumah tangga, peralatan mesin alat listrik, mesin listrik, alat listrik , instrumen elektronik, instrumen elektroteknik, peralatan teknologi informasi.Hal ini juga cocok untuk industri bahan isolasi, plastik rekayasa, konektor listrik dan aksesoris.



Parameter teknik




Model parameter SN774 (0,5m³)
Tegangan kerja 220V / 50Hz, 1KVA
Kontrol PLC tingkat lanjut
Menampilkan Layar sentuh berwarna 7 inci
Tegangan pengujian 0~600V dapat disesuaikan, presisi 1,5%
Perangkat pengatur waktu 9999X0.1S
Elektroda Elektroda platinum dan elektroda kuningan masing-masing untuk sepasang
Dimensi elektroda

(5±0,1)×(2±0,1)×(≥12),

30 ° miring

Elektroda termasuk sudut dan jarak 60 ° ± 5 °, jaraknya (4 ± 0,1 )
Tekanan elektroda 1.00N±0.05N (tampilan digital opsional)
Interval menjatuhkan cairan 30±5S, dapat disesuaikan
Menjatuhkan ketinggian cairan 35±5mm
Menjatuhkan penundaan cairan 0.2S (waktu pembukaan katup solenoid)
Menjatuhkan ukuran cairan 45~50 tetes/cm3
Sirkuit waktu tunda 2±0,1S (dalam arus 0,5A atau lebih besar)
Penurunan tekanan hubung singkat 8% MAKS
Arus hubung singkat 1±0.1A 1%
Kecepatan angin 0.2m/s
Persyaratan lingkungan 0~40℃, kelembaban relatif≤80%, di tempat tidak ada getaran yang jelas dan gas korosif
Ukuran & berat peralatan 1100mm* 550mm* 1100mm, 180KGS
sesuai standar IEC60112, IEC 60598-1, IEC60695, IEC 60884-1, UL746A, ASTMD3638, dll.

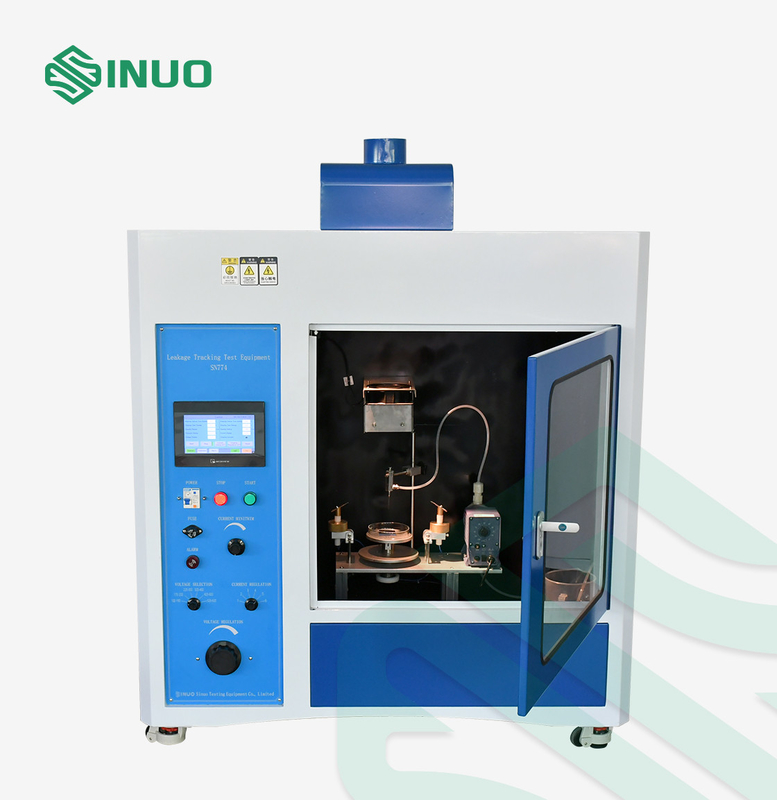

Detail:


Peralatan Uji Pelacakan Kebocoran Kendaraan Listrik Sistem Kontrol PLC IEC 62196 0
