Peralatan Pengujian Konektor EV IEC62196 Colokan Sistem Uji Kenaikan Suhu

IEC62196 Konektor dan colokan Kendaraan Listrik Sistem Uji Kenaikan Suhu

Standar & Klausul yang Dipatuhi

IEC 62196-1 Ed.4CDV 2020 klausul 24.

IEC 62196-3Ed.4CDV2020 pasal 24.

IEC 60309-1: 2012 klausul 22.

...

Parameter teknik

Ikhtisar Peralatan

Perlengkapan uji yang digunakan untuk memverifikasi aksesori harus dikonstruksi sedemikian sehingga kenaikan suhu dalam penggunaan normal tidak berlebihan.

Ini digunakan untuk memeriksa kenaikan suhu colokan, stopkontak dan konektor kendaraan setelah melewati arus pengenal, kondisi pemanasan pada permukaan aksesori listrik ketika arus beban terhubung, dan apakah kenaikan suhu terminal memenuhi persyaratan standar.

Memberikan tegangan rendah ke sampel, dan kemudian kenaikan suhu dikumpulkan dalam jangka waktu tertentu, yang dibandingkan dengan persyaratan standar.

Komposisi sistem:

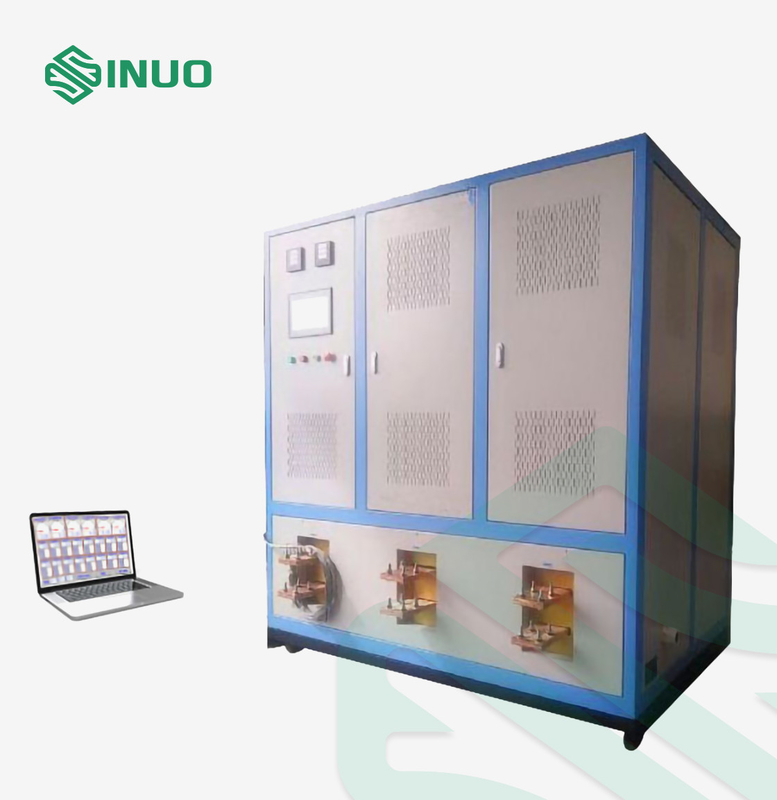

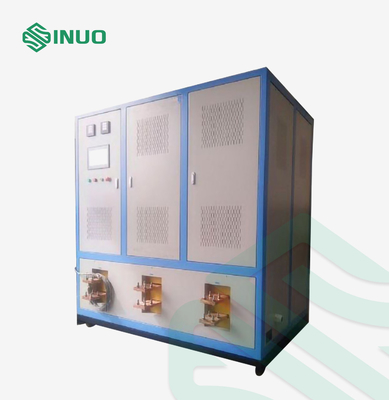

12 cara arus fase tunggal dibuat menjadi satu mesin (yaitu semua instrumen listrik berada dalam satu sasis),masing-masing 3 cara fase tunggal merupakan catu daya 3 fase (didukung oleh catu daya tiga fase, peralatan lengkap terhubung bintang).Ini terdiri dari pengatur tegangan listrik, pemancar arus, pengontrol yang dapat diprogram PLC, sensor arus, antarmuka sentuh, dan sasis yang dapat dilepas.Khususnya: Catu daya arus stabil AC, yang dapat secara stabil mengeluarkan arus uji, menghilangkan pengaruh arus uji karena fluktuasi tegangan catu daya, menghubungkan kabel atau batang tembaga, dan nilai resistansi produk uji, dan meningkatkan akurasi hasil tes.Catu daya memiliki kerugian rendah, efisiensi tinggi, pengoperasian mudah, dan memiliki fungsi kontrol dan deteksi lengkap.

Fitur sistem:

1. Dengan layar LCD sentuh berwarna yang sebenarnya, pengaturan dan pemantauan saat ini dapat diselesaikan pada layar sentuh, dengan antarmuka bahasa Inggris penuh, pengaturannya sederhana dan pengoperasiannya nyaman.

2. Dengan antarmuka interaksi manusia-komputer yang ramah, ia menyediakan banyak fungsi alarm dan diagnosis.Unit kontrol utama memilih pengontrol yang dapat diprogram (PLC), yang dapat secara otomatis menyesuaikan beberapa arus beban pada saat yang sama untuk mencapai pemantauan komprehensif dan kontrol loop tertutup, dan tingkat otomatisasi tinggi.

3. Perangkat lunak kontrol program cerdas, keandalan tinggi, kemampuan anti-interferensi yang kuat, dengan kontrol logika digital, kontrol gerak, kontrol proses loop tertutup, pemrosesan data, jaringan komunikasi, dan fungsi lainnya, pengumpulan, tampilan, dan kontrol data terkini.Menyediakan antarmuka komunikasi nirkabel (WIFI), dan dapat mewujudkan fungsi komunikasi nirkabel dengan pemantauan PC latar belakang, mewujudkan pengaturan terpusat dan kontrol otomatis arus uji setiap loop, dan humanisasi lebih kuat.

4. Menggunakan sensor tegangan dan arus cerdas yang mendukung teknologi fieldbus untuk mewujudkan digitalisasi penuh transmisi data, meningkatkan akurasi data, dan keandalan produk.

5. Dengan kompensasi titik nol dan fungsi kalibrasi otomatis koreksi arus, ini dapat menghasilkan koefisien koreksi multi-segmen dalam kisaran perangkat yang dapat disesuaikan untuk memastikan stabilitas peralatan catu daya arus konstan AC.

6. Fungsi perlindungan: dengan urutan fase terbalik, fungsi perlindungan arus berlebih, tidak memungkinkan beban.Perlindungan perangkat pengatur tegangan AC harus mengadopsi perlindungan ganda dari kontrol perlindungan otomatis komputer dan sakelar batas gerak mikro mekanis untuk memastikan pengoperasian normal peralatan catu daya arus konstan AC dan memastikan keamanan dan keandalan produk.

7. Stabilitas arus uji tidak terpengaruh oleh lingkungan pengujian eksternal, dan arus keluaran selalu dijaga dalam kisaran akurasi yang ditetapkan selama pengujian.

8. Menggunakan pendingin udara cerdas, operasi lama pada arus pengenal, kenaikan suhu perangkat sirkuit utama tidak melebihi standar masing-masing.

9. Setiap perangkat level arus dapat digunakan sebagai sumber daya saja atau beberapa arus dapat digunakan secara paralel dalam kombinasi apa pun, dan arus total harus memenuhi persyaratan uji kenaikan suhu.

Sistem akuisisi suhu:

1. Persyaratan untuk detektor suhu:

A. Catu daya yang berfungsi: DC24V.

B. Sirkuit masukan: 16 saluran.

C. Tipe sinyal input: Tipe T (termokopel).

D. Akurasi pengukuran: ±1℃.

E. Waktu pengambilan sampel: <0,5 detik.

F. Kekuatan isolasi: Isolasi tegangan tinggi antar saluran dapat langsung mengukur konduktor langsung 380V.

G. Operasi tampilan: menggunakan layar LCD sentuh 10 inci.

H. Fungsi komunikasi;pemantauan jarak jauh dapat diwujudkan melalui antarmuka nirkabel WIFI atau antarmuka RS485.

I. Penyimpanan data: Antarmuka USB penyimpanan disk U.

2. Pengontrol dan perangkat lunak deteksi

A. Fungsi pengumpulan dan pemrosesan data: melalui pengumpulan dan pemrosesan data real-time dari perangkat pintar tingkat rendah.Informasi waktu nyata meliputi: sinyal analog seperti arus dan suhu, dan sinyal sakelar seperti posisi sakelar dan status pengoperasian.

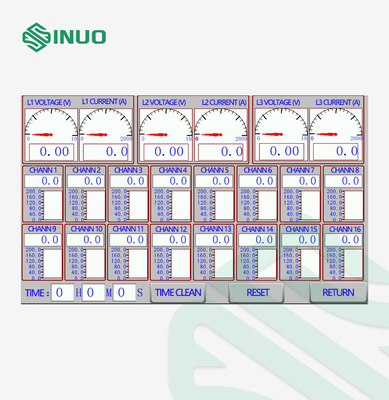

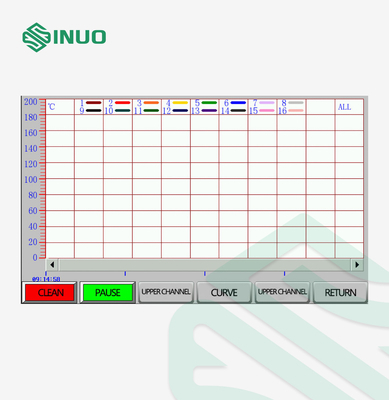

B. Fungsi tampilan: Setelah memproses semua jenis informasi yang dikirim oleh perangkat pintar tingkat rendah, berbagai layar informasi dapat ditampilkan secara real time, dan parameter operasi, informasi alarm, dan catatan historis sistem dapat ditanyakan kapan saja melalui antarmuka latar belakang.

C. Fungsi kontrol: Menurut data dan status yang dikumpulkan, operasi remote control dapat dilakukan pada perangkat pintar tingkat rendah.

D. Fungsi pengaturan: Parameter yang diperlukan selama pengoperasian perangkat pintar tingkat rendah dimasukkan ke dalam sistem melalui perangkat lunak pemantauan latar belakang.Pengaturan dibagi menjadi dua tingkat tingkat pengguna dan tingkat pabrik, dan memiliki fungsi perlindungan kata sandi.

E. Fungsi alarm: Informasi alarm yang dihasilkan oleh setiap perangkat cerdas tingkat rendah dikirim ke latar belakang melalui nirkabel (WIFI), dan perangkat lunak pemantauan latar belakang akan secara otomatis memunculkan informasi alarm, dan juga dapat menganalisis dan mengumpulkan informasi alarm yang sesuai sesuai dengan data yang terkumpul.

F. Fungsi perekaman: menyimpan beberapa status dan data penting selama pengoperasian sistem sesuai dengan waktu dan kondisi lain untuk kueri, dan mengeluarkan laporan data ke printer dalam format yang ditentukan.

Parameter:

Konfigurasi peralatan utama

1. Catu daya AC: Catu daya arus stabil AC fase tunggal 400A, 2 output 2 set.

2. Uji kenaikan suhu batang tembaga standar 30 * 5 * 2000mm, jumlah 12 pcs.

3. Sambungan lunak uji kenaikan suhu digunakan untuk menghubungkan konduktor penghubung antara ujung keluaran peralatan uji kenaikan suhu dan batang tembaga standar atau produk uji, yang terbuat dari konduktor tembaga lunak.Persyaratan kualitas: Tabung tembaga (ketebalan dinding 2mm) dan jalinan tembaga kalengan (φ0.2 mm) dipres dingin, dikalengkan di kedua ujungnya, bebas toleransi.Luas penampang 250 persegi, panjang 1000mm, jumlah 6 set.

Garis untuk uji kenaikan suhu: 1,1.5,2,.5,4,6, persegi, masing-masing spesifikasi panjangnya 2 meter, masing-masing 2 buah;10,16,25,50,70, persegi, panjang masing-masing spesifikasi adalah 2 meter, jumlah masing-masing 2 buah;95.120.240 persegi, masing-masing spesifikasi panjangnya 1 meter, jumlahnya masing-masing 2 buah;

4. Sistem akuisisi suhu: Sistem akuisisi suhu 16 saluran dengan 1 set sasis yang dapat dilepas, termasuk 16 termokopel berbentuk T yang diimpor dengan panjang 3m.

5. 1 laptop (termasuk perangkat lunak pemantauan PC, 1 sistem wifi).
