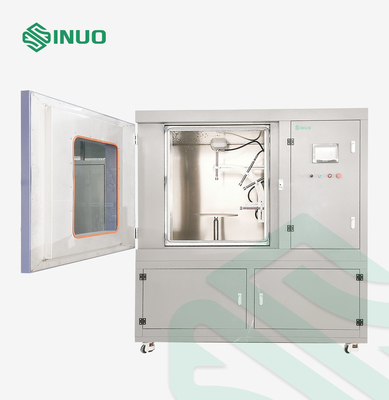

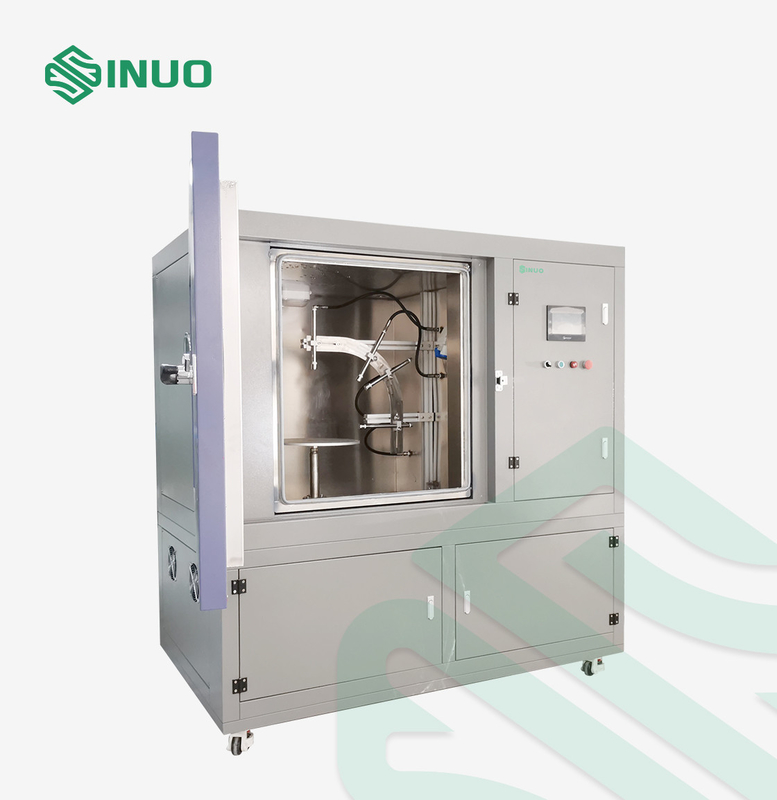

EV Kendaraan Listrik Ipx9k Water Spray Test Chamber Air Ingress IEC 62196

EV Kendaraan Listrik Ipx9k Water Spray Test Chamber Air Ingress IEC 62196

Nama merek:	Sinuo
Nomor Model:	SN4412
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	30 set / bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Standar Terapan:

IEC 62196-1Ed.4CDV:2020

Klausa yang diterapkan:

klausa 20.2

Diameter pipa:

3/4”

nozel jet:

4 buah

Suhu Air Panas:

RT~80°C±5°C. RT~80 °C±5°C. Adjustable. Dapat disesuaikan.

Sudut Jet Air:

0 °, 30 °, 60 °, 90 °

Kecepatan meja putar:

5-17r/mnt

Diameter Meja Putar:

500mm

Kemasan rincian:

KASUS KAYU LAPIS

Menyediakan kemampuan:

30 set / bulan

Menyoroti:

ruang uji semprotan air ipx9k EV

ruang uji semprotan air IEC ipx9k

IEC 62196 Ruang Pengujian Ingress Air

Deskripsi Produk

IEC 62196 Ruang Uji Masuk Air Kendaraan Listrik IPX9K

Standar & Klausul yang Dipatuhi

IEC 62196-1Ed.4CDV 2020 klausul 20.2

IEC 60529:1989 + A1:1999 + A2:2013 Klausul 14.2.9

DIN40050-9

ISO20653

Ikhtisar Peralatan

Ruang uji ini sesuai dengan:IEC 60529:1989 + A1:1999 + A2:2013 Klausul 14.2.9, dan disyaratkan oleh IEC 62196-1Ed.4CDV 2020 pasal 20.2, DIN40050-9, ISO20653 derajat perlindungan IP yang disediakan oleh penutup untuk peralatan listrik di kendaraan jalan untuk melindungi peralatan listrik di dalam selungkup terhadap pengaruh masuknya benda asing padat, termasuk debu (perlindungan terhadap benda asing), melindungi peralatan listrik di dalam selungkup terhadap pengaruh masuknya air (perlindungan terhadap air).

Aplikasi:

Ini digunakan untuk memeriksa selungkup peralatan listrik (tes kode tambahan IP), dan ini berlaku untuk pengujian tahan air dari suku cadang listrik dan mobil di bawah suhu tinggi dan tekanan tinggi.

Sampel uji:

Produk harus lulus uji tahan air IPX9 derajat, seperti suku cadang otomotif dan sepeda motor, industri listrik dan elektronik.

Bahan dan Struktur:

Selungkup luar dan ruang dalam semuanya terbuat dari baja tahan karat SUS304, bagian atas ruang uji adalah untuk pengujian dan kontrol, bagian bawah ruang uji terdiri dari pompa bertekanan tinggi Italia yang diimpor dan katup solenoida, suhu konstan dan backwater tangki (stainless steel SUS304), motor meja putar (motor Panasonic) dan mekanisme transmisi deselerasi.

Semua pengaturan kontrol, suhu air, kontrol nozzle, tekanan, waktu, persyaratan aliran dapat dikontrol oleh PLC dan diatur pada layar sentuh WEINVIEW Taiwan 7 "atau layar sentuh komponen kontrol industri yang lebih tinggi.

Parameter Teknis

1. Ruang uji terdiri dari ruang uji, tangki penyimpanan air, bagian kontrol, area penyangga pengeringan produk, dan sistem jet.

2. Ukuran ruang dalam: L 1000MM * W 1000MM*H 1000MM.

3. Ukuran ruang luar: L 1500MM * W1200MM * H 1950MM.

4. Sistem jet: Disusun oleh pompa air suhu tinggi bertekanan tinggi, pengukur tekanan air suhu tinggi bertekanan tinggi, katup solenoid suhu tinggi bertekanan tinggi, pipa hidrolik suhu tinggi bertekanan tinggi.

5. Diameter pipa: 3/4”.

6. Nosel jet: 4 buah.

7. Suhu pancaran air panas: RT~80 °C±5°C.(Dapat disesuaikan, peningkatan suhu dan perlindungan luapan air)

8. Tekanan air jet: 80 ~ 100bar (8000 ~ 10000Kpa, 81.5-101.9kg/c㎡)

9. Aliran jet air: 15±1 L / mnt (14-16L / mnt)

10. Jarak jet: 100-200mm dan dapat disesuaikan jarak nozzle secara manual

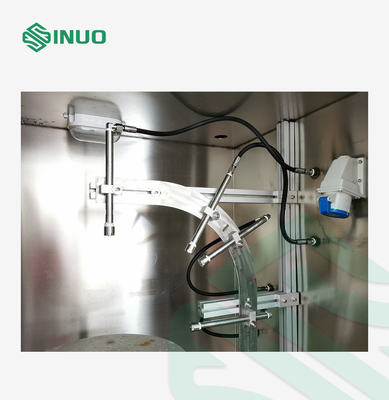

11. Sudut pancaran air: 0 °, 30 °, 60 °, 90 ° (Sudut pengujian dapat disesuaikan secara manual), berdasarkan garis horizontal, mendistribusikan lubang nozzle berlawanan arah jarum jam ±0° ±30° ±60° ±90 ° dengan katup pada nosel, dapat diatur ke jet secara bergantian.

12. Waktu pengujian: setiap jet air sudut 30 detik sesuai persyaratan standar, tetapi sistem kami dapat mencapai 0~90 detik yang dapat diatur sebelumnya dan dapat disesuaikan.

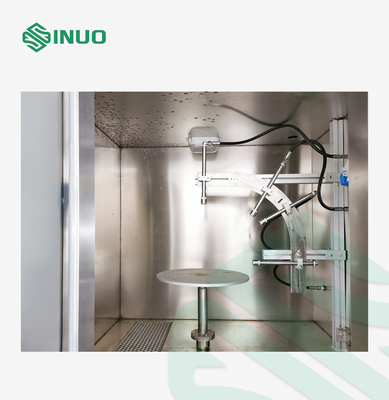

13. Meja putar: Produk harus ditempatkan di meja putar, daya dukung: 30Kgs.

14. Kecepatan meja putar: 5-17r/mnt (motor menggerakkan turbin berputar lambat, mengontrol kecepatan dan menyesuaikan kecepatan yang sesuai dengan konverter frekuensi)

15. Diameter meja putar: 500mm

16. Kontrol waktu berjalan: 1 menit ~ 9999 menit (dapat diatur sebelumnya dan dapat disesuaikan).

17. Sistem sirkulasi air untuk memastikan penggunaan air daur ulang.

18. Permukaan jet air: Bagian depan produk.

19. Pengukur tekanan jet: dapat menampilkan tekanan air.

20. Sistem kontrol: Sistem kontrol layar sentuh penelitian dan pengembangan independen.

21. Gunakan kaca tempered sebagai dinding kedap air di ruang luar, dan kotak stainless steel sebagai braket.

22. Pintu kamar: pintu kaca tempered visual layar besar, mengamati kondisi dan waktu pengujian dan dilengkapi dengan wiper.

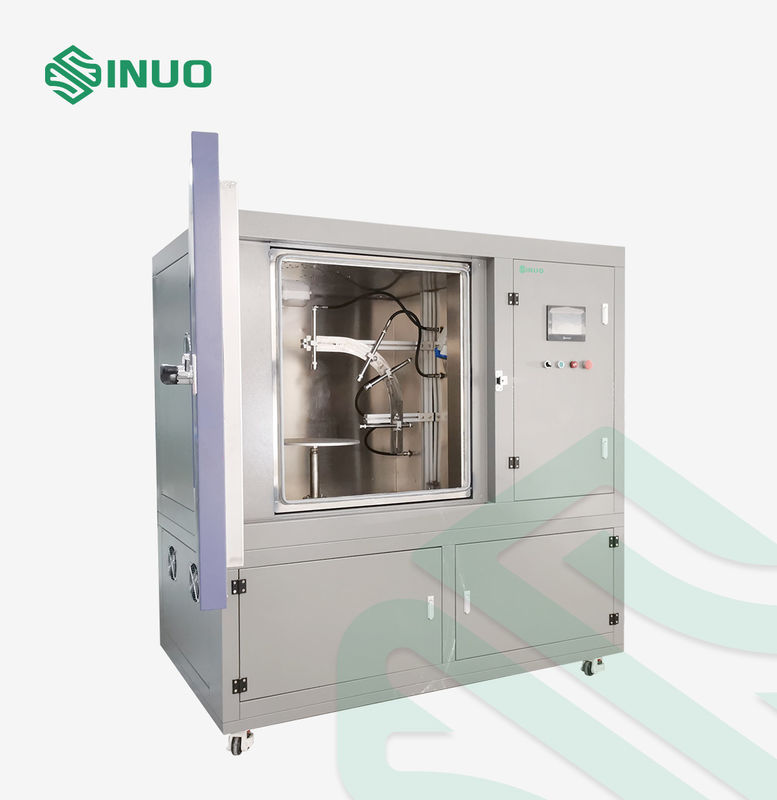

EV Kendaraan Listrik Ipx9k Water Spray Test Chamber Air Ingress IEC 62196 0
