Alat Uji Verifikasi Kekuatan Penarikan Kendaraan Listrik IEC62196

Alat Uji Verifikasi Kekuatan Penarikan Kendaraan Listrik IEC62196

Nama merek:	Sinuo
Nomor Model:	SN1013
MOQ:	1
harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	30 set / bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

Standar Terapan:

IEC 62196-1:2020

Klausa yang diterapkan:

Klausul 14.1.5, 14.1.6

Angka Terapan:

Gambar13, gambar14

Tabel Terapan:

Tabel 5

Metode operasi:

Operasi manual

Colokan Uji:

Disesuaikan

Kemasan rincian:

KASUS KAYU LAPIS

Menyediakan kemampuan:

30 set / bulan

Menyoroti:

Perangkat Penjepit Kekuatan Penarikan EV

Perangkat Penjepit Kekuatan Penarikan IEC62196

Aparatus Uji Verifikasi Pengikatan EVSE

Deskripsi Produk

IEC62196 Gaya Penarikan Kendaraan Listrik Dan Alat Uji Verifikasi Latching

Standar & Klausul yang Dipatuhi

IEC 62196-1:2020 klausa 14.1.5, 14.1.6, fig13, fig14.

IEC 62196-1:2014 klausul 17.2.

Ikhtisar Peralatan

Peralatan uji ini sesuai dengan IEC 62196-1:2020 klausa 14.1.5, 14.1.6, fig13, fig14.IEC 62196-1:2014 pasal 17.2.Ini digunakan untuk memeriksa gaya maksimum yang diperlukan ketika steker uji ditarik dari stopkontak atau konektor kendaraan dan gaya minimum yang diperlukan ketika pin satu tahap ditarik keluar dari soket.Hal ini juga digunakan untuk memverifikasi desain tabung kontak dapat memastikan kontinuitas kontak yang memadai sebelum dan sesudah sejumlah operasi yang sesuai dengan kehidupan operasionalnya.

Parameter teknik

SEBUAHKekuatan penarikan maksimum

Gaya penarikan maksimum dari kotak kontak harus memenuhi persyaratan Tabel 1.

Terapkan gaya penarikan maksimum yang ditentukan dalam standar (gaya total dari berat utama, berat tambahan, kait (perangkat penjepit) ke steker uji, ketika berat tambahan dijatuhkan dari ketinggian 50mm, steker harus keluar dari soket .

Pengguna harus memilih bobot yang sesuai untuk pengujian sesuai dengan tabel berikut:

Jenis sampel (AC A)	Penarikan N	Bobot utama N	Berat tambahan N
6-40	165	148.5	16,5
41-80	300	270	30
81-150	440	396	44
151-250	660	396+148.5+49.5	66
Jenis sampel (DC A)
Setiap	750	396+148.5+49.5+15	75
Klausul 17.2 A
<59	150	135	15
60-99	275	247,5	27,5
100-125	400	270+90	40
Catatan: Bobot utama sudah berisi steker uji dan bobot kait

BKekuatan penarikan minimum

Masukkan pengukur dengan gaya penarikan minimum yang ditentukan dalam standar (yaitu, pin uji (pin tunggal) yang memenuhi persyaratan standar ini, massa total pin harus sama dengan nilai yang ditentukan dalam tabel) ke dalam masing-masing soket individu di stopkontak.Pengukur tidak boleh dilepas dari soket dalam waktu 30 detik.

Diameter pin nominal mm	Diameter pengukur mm +0 -0,01	Kekuatan total minimum N
5	4.80	2.5
6	5.80	5
7	6.80	5
8	7.80	10
10	9.80	15
12	11.80	20
Catatan: Kekuatan penarikan minimum sudah termasuk berat pengukur

CFitur struktur

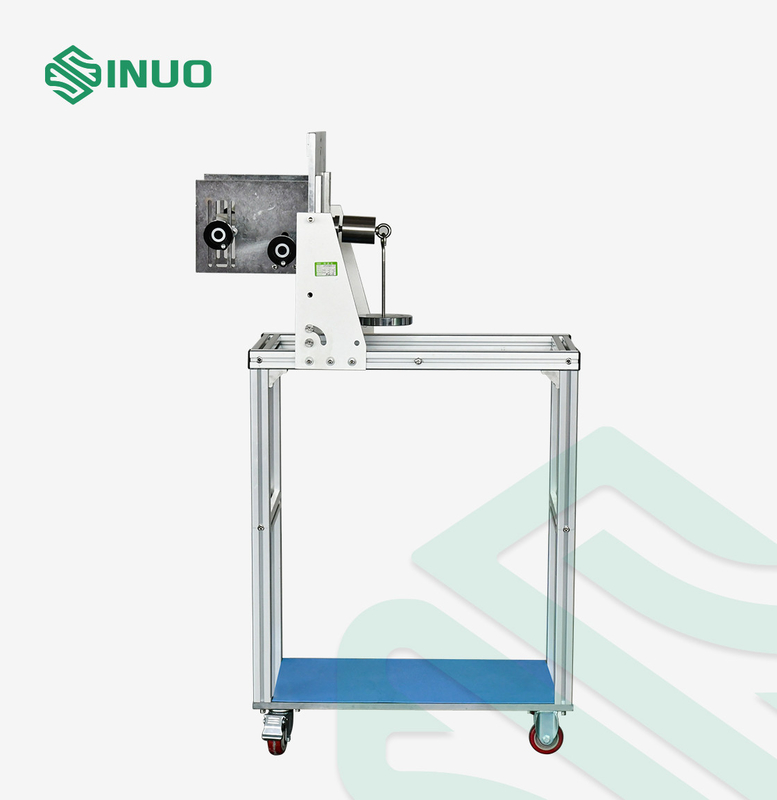

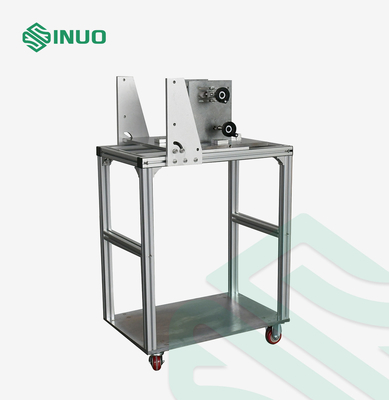

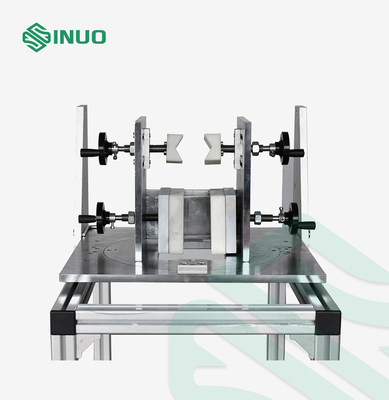

Perangkat ini terutama terdiri dari perlengkapan pemasangan, perangkat penjepit, berat utama, berat tambahan dan steker uji.Berdasarkan pengalaman, klem tarik diubah menjadi penyeimbang, kait pemberat terhubung langsung ke steker uji, dan perlengkapan untuk menahan sampel dikonfigurasi.Bentuk spesifiknya ditunjukkan pada gambar 1.

Alat Uji Verifikasi Kekuatan Penarikan Kendaraan Listrik IEC62196 0

Dsteker uji

Steker uji, sesuai dengan lembaran standar yang relevan, harus memiliki kontak yang ditumbuk halus dari baja keras, memiliki kekasaran permukaan tidak melebihi 0,8 m di atas panjang aktifnya dan diberi jarak pada jarak nominal, dengan toleransi ±0,05 mm. .

Dimensi kontak tusuk kontak atau jarak antara permukaan kontak untuk jenis kontak tusuk kontak lainnya harus sesuai dengan dimensi minimum yang diberikan dalam lembar standar yang relevan, dengan toleransi^+0,01₀mm

Steker uji tidak termasuk dalam alat uji ini, silakan gunakan colokan uji yang sudah dipesan klien secara terpisah sebagai berikut:

Tidak.:	Standar	Gambar No.:	Nama	QTY
1	IEC62196-2/Ed.3/CDV © IEC(E)	LEMBAR STANDAR 2-I lembar 1	Steker uji1:32A, INLET KENDARAAN AC 250 V	1
2	IEC62196-2/Ed.3/CDV © IEC(E)	LEMBAR STANDAR 2-Ilb lembar 1	Steker uji1:63 A, 480 V TIGA FASA ATAU 70 A, 250 V FASA TUNGGAL	1
3	IEC62196-2/Ed.3/CDV © IEC(E)	LEMBAR STANDAR 2-Lembar Ild 1	INLET2 KENDARAAN Uji: 63 A, 480 V TIGA FASA ATAU 70 A, 250 V FASA TUNGGAL	1
4	IEC62196-2/Ed.3/CDV © IEC(E)	LEMBAR STANDAR 2-Ilf lembar 1	INLET KENDARAAN Uji3: 63 A, 480 V TIGA FASA ATAU 70 A, 250 V FASA TUNGGAL	1
5	IEC62196-2/Ed.3/CDV © IEC(E)	LEMBAR STANDAR 2-Illa lembar 1	Steker Uji 4: 16 A, 250 V SATU FASA TUNGGAL DENGAN 1 KONTAK PILOT	1
6	IEC62196-2/Ed.3/CDV © IEC(E)	LEMBAR STANDAR 2-Illb lembar 1	Steker Uji 6: 32 A, 250 V SATU FASA TUNGGAL DENGAN 2 KONTAK PILOT	1
7	IEC62196-2/Ed.3/CDV © IEC(E)	LEMBAR STANDAR 2-Illc lembar 1	Test-Plug 8: 63 A, 480 V colokan TIGA FASA DENGAN 2 KONTAK PILOT	1
8	IEC62196-3/Ed.2/CDV © IEC(E)	LEMBAR STANDAR 3-Ib Lembar 1	Uji KONEKTOR KENDARAAN 10	1
9	IEC62196-3/Ed.2/CDV © IEC(E)	LEMBAR STANDAR KONFIGURASI BB KENDARAAN COUPLER 250 A 900 V DC LEMBAR STANDAR 3-Iia Lembar 1	Uji KONEKTOR KENDARAAN 11	1
10	IEC62196-3/Ed.2/CDV © IEC(E)	LEMBAR STANDAR 3-IIIa Lembar 2	Uji INLET KENDARAAN 12	1
11	IEC62196-3/Ed.2/CDV © IEC(E)	LEMBAR STANDAR 3-Iva KENDARAAN INLETMODE 2, 3 DAN 4 Lembar 2	Uji INLET KENDARAAN 13	1
12	IEC62196-3/Ed.2/CDV © IEC(E)	LEMBAR STANDAR 3-Ivb KENDARAAN INLET SEMUA MODE Lembar 1	Uji INLET KENDARAAN 14	1

EPin tes

Pin uji tidak termasuk dalam alat uji ini, silakan gunakan pin uji yang sudah dipesan klien secara terpisah sebagai berikut:

Diameter pin nominal mm	Diameter pengukur mm +0 -0,01	Kekuatan total minimum N
5	4.80	2.5
6	5.80	5
7	6.80	5
8	7.80	10
10	9.80	15
12	11.80	20
Catatan: Kekuatan penarikan minimum sudah termasuk berat pengukur
