| Nama merek: | Sinuo |
| Nomor Model: | SN554-100kN |
| MOQ: | 1 |
| harga: | Customized |
| Ketentuan Pembayaran: | T/T |
| Kemampuan Penyediaan: | 30 set/bulan |

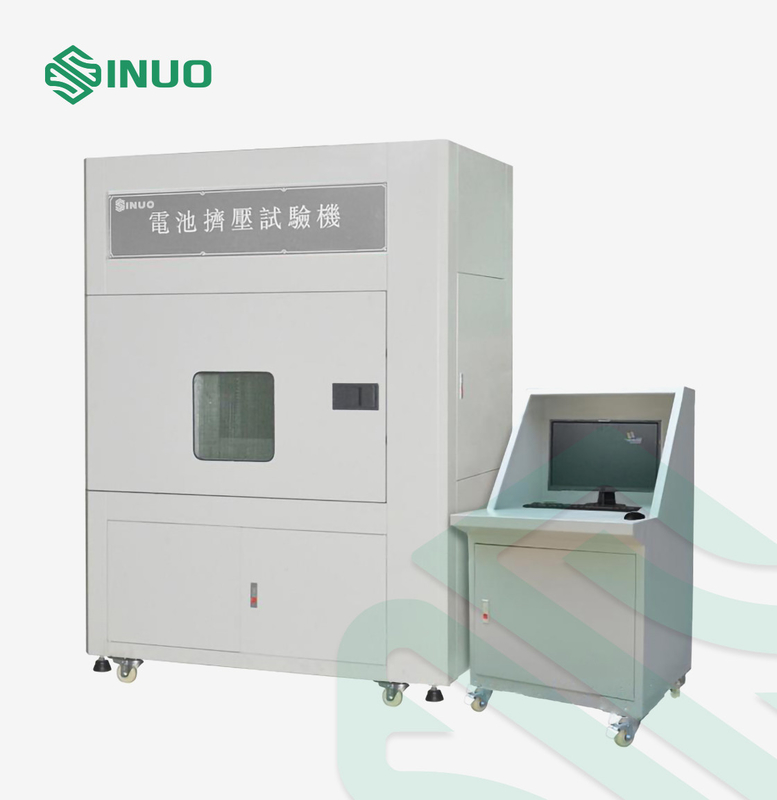

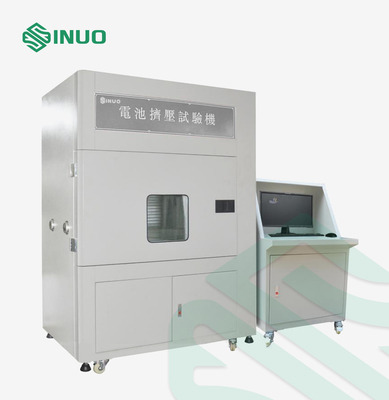

Paket Baterai UL2580 EV Dan Peralatan Pengujian Crush RESS 100kN
Standar & Klausul yang Dipatuhi
UL 2580 klausa 38 Baterai untuk digunakan dalam kendaraan listrik
GB183322-2001 Baterai Nikel Hidrida Logam untuk Kendaraan Jalan Listrik
QC/T743 baterai Lithium-ion untuk kendaraan listrik
Baterai Nikel Hidrida Logam QC / T744 untuk Kendaraan Listrik
Standar yang relevan untuk baterai daya otomotif standar internasional (ISO/IEC/SAE/JEVA/CEN, dll.), Internasional
Asosiasi Standar dan spesifikasi pengujian yang relevan untuk proyek khusus utama kendaraan listrik dalam "Program 863"
QB/T2947.3-2008 Baterai dan Pengisi Daya untuk Sepeda Listrik Bagian 3
DB12/T246-2005 Standar uji baterai lithium sepeda listrik.
GB 19521.11-2005 Kode Keamanan untuk Pemeriksaan Karakteristik Berbahaya dari Barang Berbahaya dalam Kemasan Baterai Lithium
Parameter teknik
| Spesifikasi Model | SN554-10T | SN554-20T | SN554-50T | SN554-100T | SN554-200T | SN554-500T | ||
| Tekanan (T) | 10 | 20 | 50 | 100 | 200 | 500 | ||
| Perpindahan maksimum (mm) | 500 | 500 | 500 | 1000 | 1000 | 1000 | ||
| Aksesibilitas | Tegangan, arus, pengumpulan suhu, pengumpulan kamera pengintai, sistem pemadam kebakaran | |||||||
| Kecepatan ekstrusi | 1~80mm/menit (dapat disesuaikan) | |||||||
| Metode operasi | kontrol nirkabel jarak jauh | |||||||
| Ruang uji (mm) | 500x500x500 mm, 800x800x800 mm, 1000x1000x1000 mm berdasarkan permintaan | |||||||
| Ukuran | Tunduk pada desain yang sebenarnya | |||||||
|
Konfigurasikan metrik
|
Pilihan tegangan | 0-60V, 60~120V, 120V~700V | ||||||
| Rentang akuisisi suhu | -200℃~1200℃ | |||||||
| Akurasi tegangan dan suhu | ± 1% FS | |||||||
| Resolusi tegangan | 1mV | |||||||
| Resolusi suhu | 0.1℃ | |||||||
| Fungsi | Kecepatan | 1~80mm/menit (dapat disesuaikan) | ||||||
| Pemindahan | Perpindahan maksimum 1000mm, dapat disesuaikan | |||||||
| Struktur | Vertikal, horizontal (dapat dipilih sesuai dengan ukuran sebenarnya) | |||||||
| Faktor keterbatasan | Gaya, perpindahan (deformasi), kecepatan, tegangan | |||||||
| Metode ekstrusi | lanskap, potret, vertikal | |||||||
| Deformasi ekstrusi | 0 ~ 100% pengaturan langkah multi-kecepatan, yang dapat terus menerus mewujudkan keadaan deformasi ekstrusi multi-layer | |||||||
| Peras waktu tahan | 0~99 jam 99 menit 99 detik, status waktu dapat disesuaikan sesuka hati | |||||||
| Modus mengemudi | Servo Listrik | Servo elektro-hidraulik | ||||||
| Akurasi ekstrusi | ±0,5% | ±1% | ||||||
| Struktur | Kotak | Struktur vertikal atau horizontal dipisahkan dari bagian kontrol | ||||||
| Komunikasi | Mengadopsi R232, 485 antarmuka komunikasi, dapat memastikan stabilitas dan kinerja real-time akuisisi jarak jauh, dengan fungsi tahan ledakan | |||||||
| Jig ekstrusi | Kepala ekstrusi heteroseksual (300 * 150mm), disk ekstrusi datar, disk ekstrusi busur (radius 75mm), perlengkapan yang berbeda dapat dipilih sesuai dengan standar yang berbeda | |||||||
| Modul akuisisi data | Akuisisi dan isolasi jarak jauh independen, beberapa saluran tegangan, suhu, dan akuisisi arus untuk memastikan bahwa datanya benar. | |||||||
| Jumlah saluran standar | 2 saluran, 4 saluran, 8 saluran, opsional | |||||||
| Sistem pengawasan kamera | Area pengujian dilengkapi dengan sistem pemantauan kamera definisi tinggi, yang dapat dikendalikan dari jarak jauh dan memiliki fungsi tahan ledakan | |||||||
| Konfigurasi standar | Host ekstrusi, kabinet komputer, perangkat lunak kontrol, sistem akuisisi tegangan/arus/suhu, perlengkapan ekstrusi, sistem pemantauan kamera, sistem pemadam kebakaran, komputer.Satu set untuk masing-masing. | |||||||
| Perlindungan keamanan | Kebocoran, suhu berlebih, tegangan berlebih, kelebihan beban, perlindungan arus berlebih, alarm suara dan cahaya abnormal, lampu alarm asap | |||||||
| Perlengkapan Tes | Produksi spesifik, sesuai dengan kondisi penggunaan sampel yang sebenarnya | |||||||
| Voltase | AC220V 50HZ | AC380V, 50HZ, sistem lima kawat tiga fase | ||||||
| Gunakan lingkungan | 0℃~45 | |||||||
Ikhtisar Peralatan
1. Persyaratan untuk kelas tahan ledakan:
1.1 Kelas keseluruhan: Kelas tahan ledakan Exsd IIBT4.
1.2 Exhaust fan: gunakan motor tahan ledakan yang tahan suhu tinggi.
1.3 Lampu: pencahayaan tahan ledakan kecerahan tinggi.
1.4 Sakelar: sakelar tahan api dan ledakan.
1.5 Pintu peralatan: jaring pelindung tahan api dan baja tahan karat.
2. Sistem operasi:
2.1 Mengatur mode operasi manual dan otomatis dan dua bentuk proses stroke tetap dan tekanan konstan.
2.2 Mode manual tidak perlu mengedit proses, dan kondisinya dikontrol secara manual;mode otomatis adalah bekerja secara otomatis sesuai dengan proses yang diedit (perpindahan, tekanan, waktu penahanan tekanan, dll.)
2.3 Menurut persyaratan khusus pelanggan, kami dapat merancang dan memproduksi secara khusus untuk memenuhi persyaratan proses produksi pelanggan dan konfigurasi opsional sejauh mungkin.
2.4 Horizontal dan vertikal/dapat disesuaikan dan kecepatan tetap/perangkat pemadam kebakaran otomatis/sistem pengawasan video/5T-2000T dapat dipesan secara khusus
3. Sistem akuisisi data:
3.1 Dikembangkan dan dirancang dengan ARM7+μC/OSⅡ, frekuensi dapat diatur secara online setidaknya 10 ms secara real time, dan perpindahan dan tekanan dapat diprogram secara independen.
3.2 Modul pengambilan sampel data multi-saluran, saluran akuisisi tegangan dan suhu mengadopsi mode N * 4 (dapat diperluas).
3.3 Dilengkapi dengan port serial RS232 dan RS485, yang dapat dihubungkan ke beberapa instrumen pengujian untuk mewujudkan akuisisi data otomatis, dengan kemampuan anti-interferensi yang kuat.
3.4 Seluruh proses pemantauan video diadopsi dalam pengujian untuk memastikan akurasi data uji yang tinggi dan operasi yang stabil.
3.5 Data secara otomatis direkam dan disimpan secara online, dan laporan pengujian dibuat secara otomatis.
4. Prinsip:
Sistem akuisisi data ditempatkan pada peralatan kontrol yang dipantau, dan sinyal tegangan atau suhu peralatan diambil sampelnya dan ditahan melalui sensor, dan dikirim ke konverter A/D untuk menjadi sinyal digital, dan kemudian sinyal tersebut dikirim ke FIFO.Ketika data yang disimpan di FIFO mencapai angka tertentu, itu dibacakan dari FIFO oleh ARM7, dan kemudian dikirim ke komputer host melalui koneksi Ethernet ARM7 atau RS232.Mempertimbangkan bahwa mungkin ada banyak perangkat yang akan dipantau, beberapa saluran akuisisi dirancang, dan mereka melewati sakelar analog dan kemudian masuk ke konverter A/D.CPLD adalah inti kontrol dari keseluruhan sistem.Ini mengontrol peralihan saluran akuisisi, mulai/berhenti konverter A/D, generator alamat penyimpanan dari data yang dikonversi di FIFO, dan pembuatan permintaan interupsi untuk memberi tahu ARM7 untuk membaca dan menyimpannya di FIFO.data dll.
5. Sistem hidrolik:
Sistem hidraulik mengadopsi sistem suplai oli pompa variabel, blok katup kontrol terpusat aliran besar, filter hisap oli di saluran masuk oli pompa, dan filter oli bertekanan tinggi di outlet pompa untuk mencegah kotoran masuk ke sistem hidraulik untuk memastikan operasi normal dari sirkuit minyak.Ada suhu oli, tampilan level oli, filter udara, dan perangkat lain dalam sistem.Tangki bahan bakar adalah struktur pelat baja yang dilas dengan jendela pembersih dan sumbat sekrup untuk drainase oli dan limbah di bagian bawah.
6. Sistem tahan ledakan
Ini mengadopsi pelat baja tebal berlapis ganda dan desain jaring pelindung baja tahan karat, dan semua komponen listrik mengadopsi komponen tahan ledakan dan tindakan isolasi pelindung.
