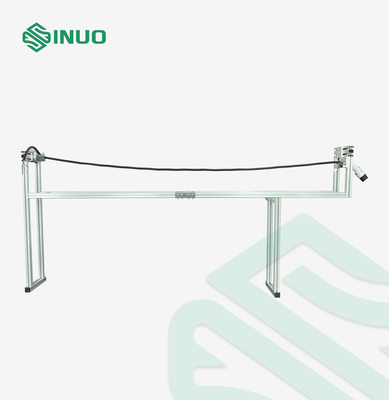

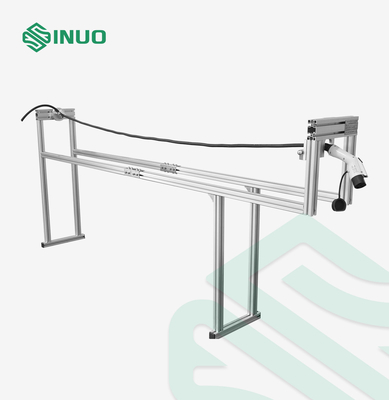

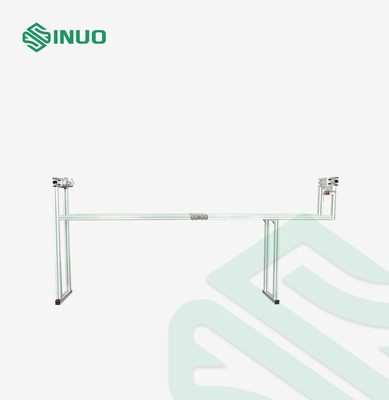

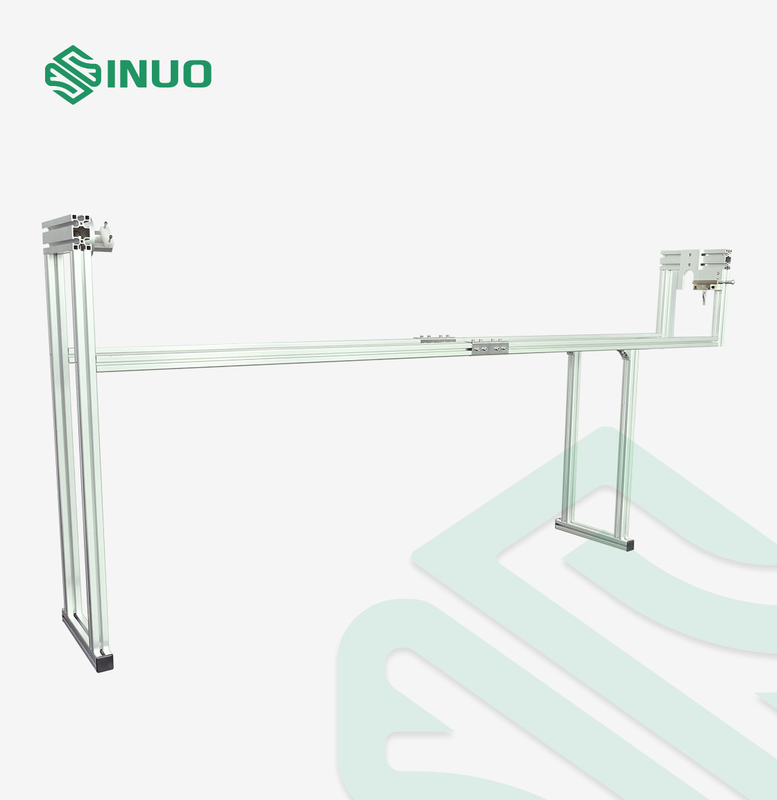

Kendaraan Listrik Beberapa Outlet Soket Portabel Alat Uji Kekuatan Mekanik

IEC62196 Kendaraan Listrik Beberapa Soket Portabel-Outlet Alat Uji Kekuatan Mekanik

Standar & Klausul yang Dipatuhi

IEC 62196-1Ed.4CDV: 2020 "Plug, Soket - Outlet dan Skrup untuk Aplikasi Industri dan Sejenis, dan Untuk Kendaraan Listrik"klausul 26.3, gambar 19.

IEC60884-1:2006 "Stiker dan kotak kontak untuk keperluan rumah tangga dan sejenisnya- Bagian1:Persyaratan umum" pasal 24.9 dan gambar 29.

GB2099.1-2008 "Stiker dan kotak kontak untuk keperluan rumah tangga dan sejenisnya- Bagian1:Persyaratan umum" klausul 24.9 dan gambar 29.

Ikhtisar Peralatan

Hal ini digunakan untuk menguji kekuatan mekanik colokan rewirable dan konektor kendaraan yang dilengkapi dengan kabel fleksibel.

Prinsip pengujian: Ujung bebas kabel dan tali tambahan atau sarana fleksibel lainnya, dll., yang dipasang pada kabel fleksibel, keduanya memiliki panjang total 2,25 m, dipasang pada dinding pada ketinggian 1 m di atas lantai.

Sampel dipegang sedemikian rupa sehingga kabel mendatar dan kemudian dibiarkan jatuh ke lantai beton.Ini dilakukan delapan kali;kabel diputar melalui 45° pada pemasangannya setiap kali.

Steker dan konektor kendaraan rewirable dilengkapi dengan bagian kecil (sekitar 200 mm) dari jenis kabel fleksibel paling ringan dari luas penampang terkecil yang direkomendasikan oleh pabrikan.

Sampel dipegang sedemikian rupa sehingga kabel mendatar dan kemudian dibiarkan jatuh ke lantai beton.Ini dilakukan delapan kali;kabel diputar melalui 45 ° pada pemasangannya setiap kali.
Setelah pengujian, sampel harus menunjukkan tidak ada kerusakan dalam arti IEC 62196-1Ed.4CDV 2020;khususnya, tidak ada bagian yang terlepas atau kendor.Sampel tidak boleh mengekspos bagian yang mungkin menjadi aktif.Sampel harus mempertahankan peringkat IP mereka.
Aksesori dengan tingkat proteksi IP44 dan lebih tinggi harus tahan terhadap pengujian relevan yang ditentukan dalam IEC 62196-1Ed.4CDV 2020 klausul 20.
Aksesori dengan selungkup dari bahan termoplastik harus tahan uji IEC 62196-1Ed.4CDV 2020 klausul 21.4.

Parameter teknik

pertanyaan

Q: Berapa ketinggian jatuhnya?
A: Tinggi jatuh adalah 750mm.

T: Berapa ukuran perangkat ini?
A: Ukuran perangkat sekitar2400×850×400(mm)L×D×T.Berat 50kg.
