Alat Uji Kekuatan Mekanis Soket-soket Portabel Ganda IEC 60884-1:2022

Alat Uji Kekuatan Mekanis Multi Soket Portabel IEC 60884-1:2022

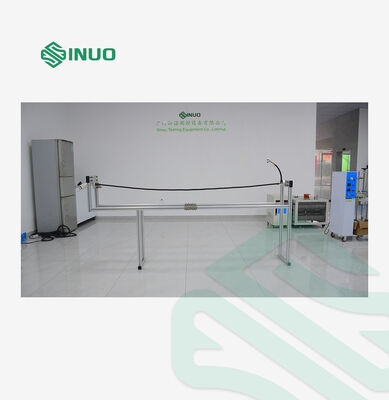

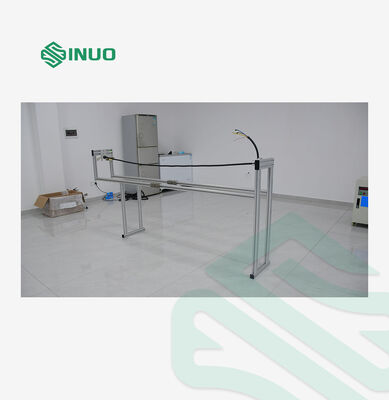

Tinjauan Produk

Alat Uji Kekuatan Mekanis Multi Soket Portabel dirancang untuk mengevaluasi kekuatan mekanis steker yang dapat disambung kembali dan konektor kendaraan yang dilengkapi kabel fleksibel. Alat ini mendukung prosedur pengujian mekanis yang ditentukan dalam standar IEC yang relevan untuk aksesori listrik dan konektor pengisian daya EV.

Selama pengujian, spesimen dijatuhkan dari ketinggian yang ditentukan dan dibiarkan jatuh ke lantai beton. Benturan berulang, dikombinasikan dengan rotasi kabel 45° di antara setiap jatuhan, membantu menilai integritas mekanis dan ketahanan spesimen terhadap kerusakan di bawah kondisi pengujian yang ditentukan.

Dengan dua ketinggian pengujian yang dapat disesuaikan yaitu 750 mm dan 1.000 mm, alat ini mendukung konfigurasi pengujian yang berbeda untuk persyaratan IEC 60884-1 dan IEC 62196 yang berlaku. Alat ini cocok untuk laboratorium keselamatan listrik, produsen konektor pengisian daya EV, dan fasilitas inspeksi kualitas.

Fitur Utama

• Aplikasi multi-standar: Dirancang untuk prosedur pengujian kekuatan mekanis yang relevan yang ditentukan dalam IEC 60884-1 dan IEC 62196.

• Ketinggian pengujian yang dapat disesuaikan: Mendukung ketinggian jatuh 750 mm dan 1.000 mm.

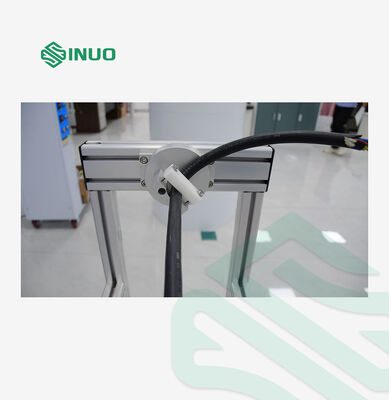

• Orientasi kabel terkontrol: Memungkinkan rotasi 45° kabel fleksibel pada titik pengikatannya di antara setiap jatuhan.

• Pengujian benturan berulang: Mendukung urutan pengujian delapan kali jatuhan sesuai dengan prosedur pengujian yang berlaku.

• Pengujian lantai beton: Memungkinkan penilaian integritas spesimen setelah benturan berulang.

• Penggunaan laboratorium dan kontrol kualitas: Cocok untuk produsen aksesori listrik, produsen konektor EV, dan laboratorium pengujian produk.

Prinsip Pengujian

Metode Uji IEC 60884-1

Spesimen dipegang dengan kabel fleksibelnya mendatar, dengan ujung bebas terpasang pada titik pengikat 750 mm di atas lantai. Spesimen kemudian dijatuhkan dan dibiarkan jatuh ke lantai beton.

Prosedur diulang delapan kali. Setelah setiap jatuhan, kabel diputar 45° pada titik pengikatnya. Setelah selesai, spesimen diperiksa dari kerusakan, komponen yang longgar, atau bagian yang terlepas sesuai dengan kriteria penerimaan yang berlaku.

Metode Uji IEC 62196

Kabel fleksibel, bersama dengan tali tambahan atau ekstensi fleksibel lain yang sesuai jika diperlukan, dipasang ke dinding setinggi 1.000 mm di atas lantai. Panjang gabungan adalah 2,25 m, seperti yang ditentukan dalam prosedur pengujian yang disediakan.

Spesimen diposisikan dengan kabel mendatar dan dijatuhkan ke lantai beton. Pengujian diulang delapan kali, dengan kabel diputar 45° pada titik pengikatnya di antara setiap jatuhan.

Spesimen kemudian diperiksa sesuai dengan persyaratan yang berlaku dari standar IEC 62196 yang relevan.

Parameter Teknis:

1. Ketinggian jatuh: 1000mm dan 750mm, dapat disesuaikan.

2. Jumlah jatuhan: 8

3. Perangkat pemutar: 45°, dapat diputar ke segala arah.

4. Ukuran: P*L*T 2443*360*1132mm
