Alat Uji Gaya Tarik Keluar dan Verifikasi Penguncian dirancang untuk pengujian mekanis soket-keluar EV dan konektor kendaraan dengan perangkat pengunci atau pengait. Alat ini memverifikasi gaya tarik keluar yang diperlukan untuk melepas steker uji dan memeriksa kinerja mekanisme penguncian.
Alat ini mematuhi metode pengujian yang relevan dari IEC 62196-1:2025 Klausul 14.1.5, 14.1.6, Gambar 13 dan 14, serta IEC 62196-3:2026 Klausul 14. Alat ini menggunakan perlengkapan khusus, sistem penjepit, beban utama, dan beban tambahan untuk memberikan aplikasi gaya yang stabil dan berulang.
Alat ini cocok untuk produsen konektor pengisian daya EV, laboratorium EVSE, badan sertifikasi, dan laboratorium pengujian keamanan listrik.
Persyaratan Teknis:
A. Gaya Tarik Keluar
Soket-keluar EV yang dialihkan atau konektor kendaraan yang dialihkan dengan interlock dipasang pada penyangga alat yang ditunjukkan pada Gambar 13 IEC62196-1:2025 sehingga sumbu pemisahan vertikal, dan gerakan aksesori penyambungan adalah ke bawah.
Gaya tarik keluar soket-keluar harus memenuhi persyaratan Tabel berikut. Beban sudah termasuk.
![]()
B. Fitur Struktur
B.1 Alat untuk memeriksa gaya tarik keluar:

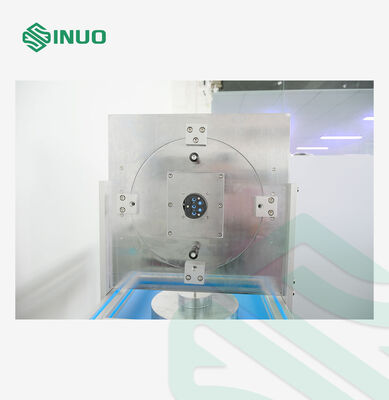

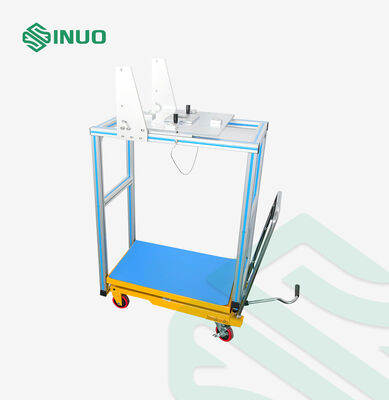

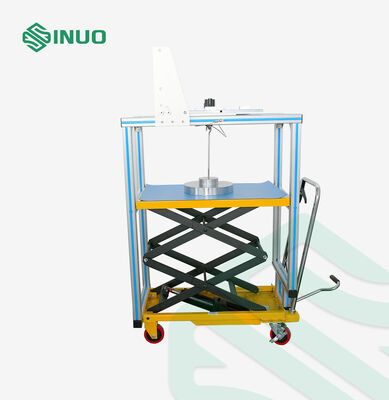

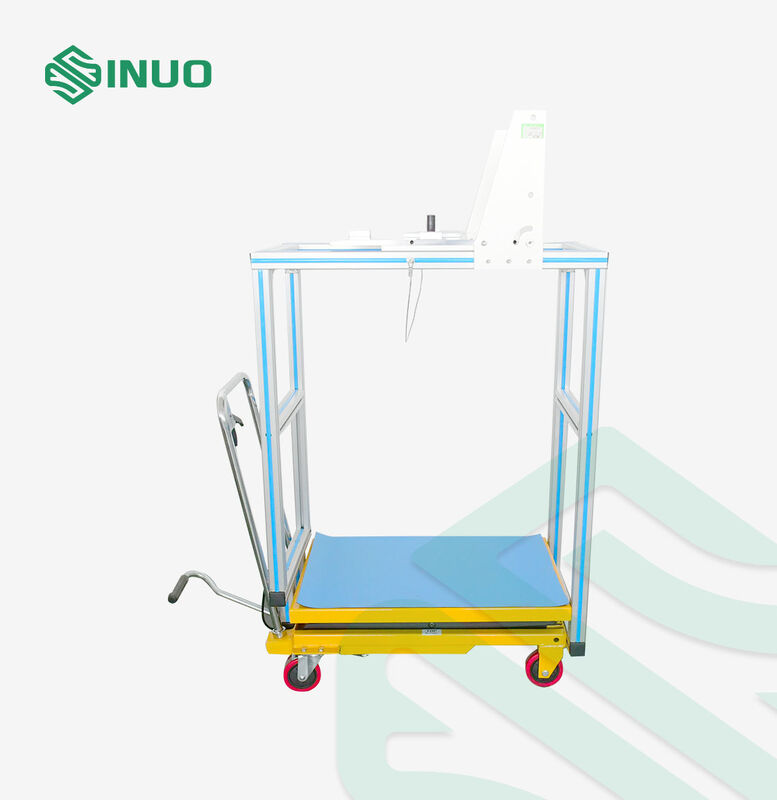

Perangkat ini terutama terdiri dari perlengkapan pemasangan, perangkat penjepit, beban utama, beban tambahan, dan steker uji. Berdasarkan pengalaman, penjepit tarik diubah menjadi penyeimbang, pengait beban langsung terhubung ke steker uji, dan perlengkapan untuk menahan sampel dikonfigurasi. Bentuk spesifik ditunjukkan pada gambar 1.
![]()
![]()
![]()
Gambar 1
B.2 Verifikasi perangkat pengunci:
![]()
![]()
D. Steker Uji
Steker uji, sesuai dengan lembar standar yang relevan, harus memiliki kontak yang digerinda halus dari baja keras, memiliki kekasaran permukaan tidak melebihi 0,8 µm di sepanjang panjang aktifnya dan berjarak pada jarak nominal, dengan toleransi ±0,05 mm.
Dimensi kontak steker atau jarak antar permukaan kontak untuk jenis kontak steker lainnya harus sesuai dengan dimensi minimum yang diberikan dalam lembar standar yang relevan, dengan toleransi+0,010mm
Steker uji tidak termasuk dalam alat uji ini, harap gunakan steker uji yang telah dipesan terpisah oleh klien sebagai berikut:
Tabel 3
| No.: | Standar | Nomor Gambar: | Nama | Jumlah |
|---|---|---|---|---|
| 1 | IEC62196-2/Ed.3/CDV © IEC(E) | LEMBAR STANDAR 2-Ilf lembar 1 | Uji SOKET KENDARAAN: 63 A, 480 V TIGA FASA ATAU 70 A, 250 V SATU FASA | 1 |
| 2 | IEC62196-3/Ed.2/CDV © IEC(E) | LEMBAR STANDAR 3-Iva SOKET KENDARAAN MODE 2, 3 DAN 4 Lembar 2 | Uji SOKET KENDARAAN | 1 |
Untuk Uji Gambar 13![]()
Untuk Uji Gambar 14
![]()
