Ringkasan Produk

Aparatur pengujian kekuatan tarik SNQC1013A sesuai dengan IEC 62196-3:2026, klausul 16.16, yang dikembangkan khusus untuk verifikasi kinerja kekuatan penempatan dan penarikan antarmuka pengisian EV.

Desain antarmuka pengisian EV menuntut operasi pergaulan senjata pengisian yang nyaman.Peralatan pengujian ini memverifikasi apakah kekuatan penempatan maksimum saat menyambungkan pistol pengisian ke soket kendaraan memenuhi batas spesifikasi standar.

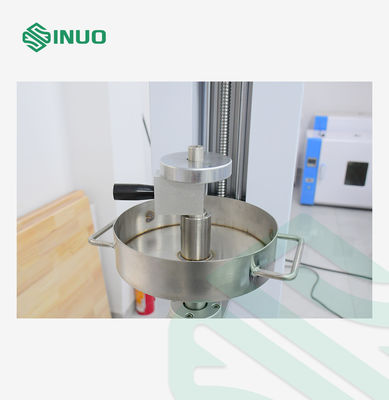

Selama uji kekuatan penempatan: pasang pistol pengisian secara vertikal ke bawah, muat komponen berat utama yang ditentukan standar ke pistol pengisian.8kg berat bantu untuk jatuh bebas dari ketinggian 5cm dan memukul kumpulan berat utamaSetelah benturan, pistol pengisian harus sepenuhnya terhubung ke soket dan mencapai posisi kontak yang diperlukan.

Digunakan secara luas untuk uji kekuatan penempatan soket senapan pengisian AC & DC EV, uji laboratorium kinerja mekanik konektor pengisian EV, pengujian kepatuhan antarmuka pengisian IEC 62196,laboratorium inspeksi kualitas suku cadang mobil energi baru.

Prinsip Kerja

Tes ini mensimulasikan kondisi operasi sebenarnya dari EV pengisian pistol plugging.itu mereproduksi skenario penyisipan nyata dari pistol pengisian dan rakitan soketPemantauan nilai gaya secara real time mencatat gaya penempatan untuk menilai apakah konektor pengisian dapat sepenuhnya duduk di bawah kondisi beban standar,Memverifikasi rasionalisasi struktur mekanis antarmuka pengisian.

Parameter teknis:

Fitur Produk

1. Kesesuaian Standar: Sepenuhnya sesuai dengan IEC 62196-3:2026 klausa 16.16, memenuhi persyaratan uji sertifikasi kekuatan penempatan konektor pengisian EV.

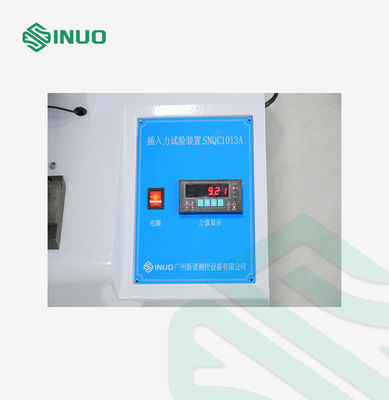

2. Pemantauan Kekuatan Waktu Nyata: Mengadopsi sensor tekanan pulsa yang dipasangkan dengan instrumen tampilan, data kekuatan visual dan instan membaca.
3. Struktur Penentuan Posisi Presisi: Dilengkapi dengan slide presisi dan bantalan panduan linier panjang, memastikan posisi awal yang stabil selama tes penyisipan.
4. Perlengkapan Pistol Pengisian yang Bisa Disesuaikan: Desain pegangan pengikat, sudut diatur, menjaga kepala senjata secara vertikal turun selama pengujian.
5. Kombinasi Berat Fleksibel: Berat utama standar yang dikonfigurasi untuk senapan pengisian AC/DC, disesuaikan dengan bola baja 10 kg untuk penyesuaian berat yang halus untuk memenuhi persyaratan uji yang berbeda.
6. Sistem operasi manual: Angkat manual, menjatuhkan berat bantu manual, operasi sederhana, tingkat kegagalan rendah, cocok untuk tes kepatuhan rutin laboratorium.
