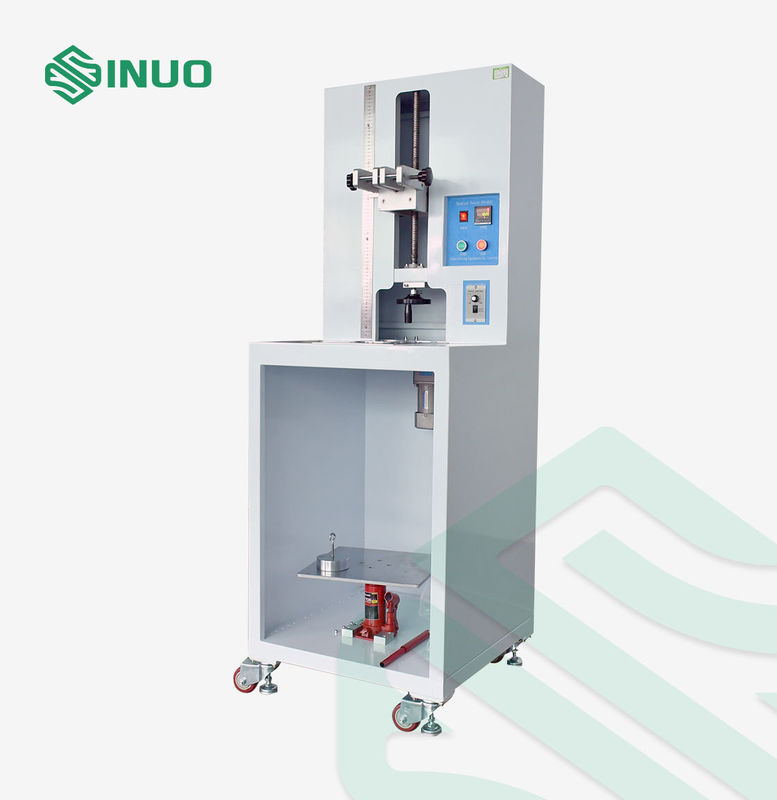

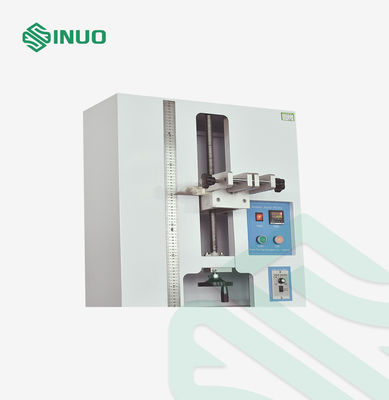

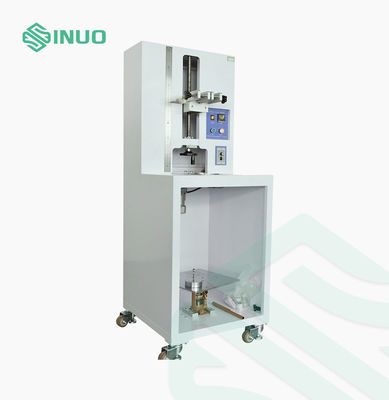

Peralatan Uji Mekanis Terminal IEC 62196 Sekrup Terminal Penguji Terminal

Informasi Produk

Mesin pengujian ini sesuai dengan IEC 62196-3:2026 klausul 13, IEC 62196-1:2022 klausul 13.3.1 gambar 12, tabel 5.

Kepatuhan ini digunakan untuk menilai apakah desain dan struktur terminal sekrup penjepit sesuai dengan persyaratan non-kerusakan berlebih pada kabel. Selain itu, ini juga digunakan untuk memeriksa apakah terminal sekrup penjepit dapat menahan tekanan selama proses penggunaan normal.

Jumlah pengujian dapat diatur sebelumnya sebelum pengujian, dan kepatuhan berhenti secara otomatis dengan alarm ketika jumlah pengujian tercapai.

Fitur Utama

• Dirancang untuk pengujian mekanis terminal sekrup penjepit
• Berlaku untuk evaluasi terminal konektor pengisian daya EV
• Mendukung persyaratan pengujian terminal IEC 62196
• Kecepatan uji: 10 ± 2 r/menit
• Diameter putar: 75 mm
• Tinggi uji yang dapat disesuaikan: 260–660 mm
• Siklus uji hingga 9999
• Lubang bushing yang dapat dipertukarkan untuk ukuran kabel yang berbeda
• Bobot uji yang dapat dikonfigurasi dari 0,4–70,3 kg
• Berhenti otomatis dan alarm setelah siklus yang telah ditentukan
• Kereta pengangkat manual untuk penanganan bobot berat yang lebih mudah

Prinsip Uji Mekanis

Sampel uji diamankan dalam perlengkapan dan dikenai gerakan rotasi terkontrol bersama dengan beban uji yang ditentukan.

Yang dapat disesuaikan konfigurasi bushing dan massa memungkinkan kombinasi terminal dan konduktor yang berbeda dievaluasi di bawah kondisi pembebanan mekanis yang sesuai.

Ini membantu menilai:

• Kekuatan mekanis terminal
• Daya tahan terminal sekrup penjepit
• Perlindungan konduktor terhadap kerusakan berlebih
• Ketahanan terhadap tekanan mekanis selama operasi normal
• Keandalan struktural terminal konektor pengisian daya EV

Parameter teknis

Konfigurasi bushing dan massa adalah sebagai berikut tabel:
