Isi pengujian

a) Pemutusan dan kapasitas;
b) Operasi normal

Rentang sampel uji

Pistol pengisi daya AC dan DC

Stasiun uji

Stasiun tunggal

Metode kontrol listrik

Kontrol terintegrasi cerdas Mitsubishi PLC, operasi antarmuka sentuh manusia-mesin warna 7 inci

Mode operasi

Operasi manual atau terprogram

Fungsi

Memiliki fungsi simulasi operasi normal antarmuka pengisian daya, yang dapat mewujudkan operasi penyisipan dan penarikan antarmuka pengisian daya, juga memiliki pengaturan terprogram untuk kecepatan uji, waktu uji, dan jumlah uji

Mode penggerak

Motor servo menggerakkan gerakan penyisipan dan penarikan serta gerakan putar dan pembasahan cairan, dan silinder bantu mewujudkan pembukaan dan penutupan mekanisme penguncian sakelar.

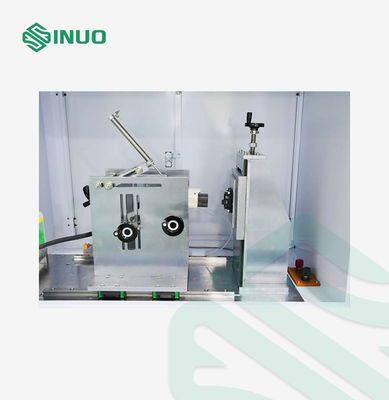

Dudukan sampel dan metode penjepitan

Penjepitan mekanis, penjepit yang dapat disesuaikan tiga dimensi X/Y/Z, posisi titik penjepitan yang dapat disesuaikan, penjepit universal yang cocok untuk antarmuka pengisian daya AC/DC standar nasional, standar Amerika, standar Eropa


Pembalikan otomatis

Dilengkapi dengan mekanisme pembalikan otomatis pada penjepit pistol pengisi daya, yang dapat dibalik 90°, dan waktu penahanan pembalikan dapat diatur secara sewenang-wenang dalam rentang (0 ~ 600) d

Jumlah percobaan

0~999999 kali, dapat diatur sebelumnya, berhenti otomatis ketika jumlah mencapai nilai yang ditetapkan

Waktu konduksi kapasitas pemutusan

1-999,9 d, dapat diatur sebelumnya (standar mensyaratkan kontak listrik harus dipertahankan tidak lebih dari 4 d dan tidak kurang dari 2 d)

Tingkat penyisipan dan penarikan

0-10 kali/menit, dapat diatur sebelumnya (3,75 siklus/menit, 7,5 gerakan/menit)

Gerakan uji

0-150mm, dapat diatur sebelumnya (jarak antara steker uji dan soket uji ≥50mm)

Kecepatan uji

0-1100mm/d dapat diatur langsung pada layar sentuh

Tampilan nilai gaya

Dilengkapi dengan sensor gaya rentang 50kg, yang dapat memantau nilai gaya secara real-time, membentuk kurva gaya-waktu, menampilkan gaya penyisipan dan penarikan maksimum, dan menampilkan nilai gaya saat ini, rentang nilai gaya (0 ~ 500) N

Perangkat pengunci

Memiliki fungsi menekan otomatis perangkat pengunci mekanis untuk mensimulasikan kondisi operasi normal.

Tangki larutan

Dilengkapi dengan satu tangki larutan, yang dapat menampung larutan simulasi air garam dan debu IEC 62196-1:2022 klausul 23.3.2, harap dicatat bahwa larutan harus disiapkan oleh pengguna

Persyaratan perendaman larutan

Jumlah perendaman, waktu perendaman, waktu pengeringan, waktu penyisipan dan penarikan, dan waktu siklus dapat diatur

Beban

Eksternal, dapat bekerja dengan SN2217-480V250A

Fungsi deteksi

Ketika beban terhubung, dapat mewujudkan alarm pemutusan sirkuit dan mencatat jumlah saat ini.

Perlindungan keselamatan

Perlindungan ground, perlindungan hubung singkat, perlindungan beban berlebih
