Ruang Uji Semprotan Air IEC60529 IPX9K, Penguji Terkendali PLC 80-100 bar 80°C untuk Suku Cadang Mobil Listrik

Ruang Uji Semprotan Air IEC60529 IPX9K, Penguji Terkendali PLC 80-100 bar 80°C untuk Suku Cadang Mobil Listrik

Nama merek:	Sinuo
Nomor Model:	SN4412
MOQ:	1
Harga:	Customized
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	30 set/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate(Cost Additional)

Standar:

IEC 60529

Rentang Tekanan Jet:

80‑100bar

Kisaran Suhu Jet:

RT ~ 80°C ±5°C

Modus Kontrol:

PLC + Layar Sentuh

Bahan Ruang Dalam:

Baja tahan karat SUS304

Catu daya utama:

3 Fase AC380V,50Hz,15KW

Kemasan rincian:

Kasus kayu lapis

Menyediakan kemampuan:

30 set/bulan

Menyoroti:

Ruang uji semprotan air IPX9K

Penguji suku cadang mobil listrik 80-100 bar

Penguji semprotan air terkendali PLC

Deskripsi Produk

IEC60529 IPX9K Water Jet Test Chamber,80-100bar 80°C PLC-Controlled Tester for EV Auto Parts

Pengantar Produk

Kamar uji ini sesuai dengan IEC 60529:1989 + A1:1999 + A2:2013 Klausa 14.2.9, DIN40050-9 dan ISO20653. Ini memverifikasi tingkat perlindungan IP dari kandang untuk peralatan listrik kendaraan jalan,pengujian perlindungan terhadap benda asing padat termasuk debu dan air masuk.

Ini digunakan untuk memeriksa kandang peralatan untuk tes kode tambahan IP dan melakukan pengujian kekebalan air suhu tinggi dan tekanan tinggi untuk komponen listrik dan otomotif,terutama bagian EV.

Sampel uji termasuk produk yang membutuhkan uji tahan air kelas IPX9, seperti komponen otomotif, sepeda motor, EV, listrik dan elektronik.

Fitur Bahan dan Struktur

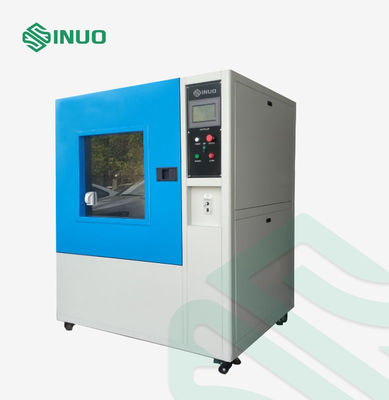

Kandang luar menggunakan pelat baja berkualitas tinggi yang disemprot, dan ruang dalam terbuat dari baja tahan karat SUS304. Bagian atas ruangan adalah area pengujian dan bagian kontrol.Bagian bawah dilengkapi dengan pompa tekanan tinggi Italia impor, katup solenoid, SUS304 stainless steel tank suhu konstan dan tangki backwater, mesin putar dan mekanisme transmisi decelerasi.

Semua pengaturan kontrol: suhu air, kontrol nozel, tekanan, waktu uji dan parameter aliran dikendalikan oleh PLC dan diatur melalui layar sentuh 7 inci.

Parameter teknis

Artikel	Spesifikasi
Kesesuaian Standar	IEC 60529:1989 + A1:1999 + A2:2013 Pasal 14.2.9, DIN40050-9, ISO20653
Komponen Utama	Ruang pengujian, tangki penyimpanan air, bagian kontrol, area buffer penguras air produk, sistem jet
Ukuran Ruang Dalam	L 1000 mm × W 1000 mm × H 1000 mm
Ukuran Kamar Luar	L 1500 mm × W 1200 mm × H 1950 mm
Sistem Jet	Terdiri dari pompa air suhu tinggi tekanan tinggi, alat ukur tekanan, katup magnetik dan pipa hidrolik
Diameter pipa	3/4 "
Jumlah Nozzle Jet	4 pcs
Suhu Air Jet	RT ~ 80 °C ± 5 °C (bisa disesuaikan).
Tekanan Air Jet	80 ~ 100 bar (8000-10000 kPa, 81,5-101,9 kg/cm2)
Aliran Jet Air	15±1 L/menit (14-16 L/menit)
Jarak Jet	100-200 mm, jarak nozel yang dapat diatur secara manual

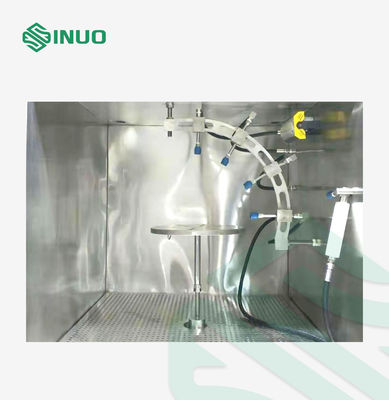

Sudut Jet	0°, 30°, 60°, 90°, diatur secara manual. Berdasarkan garis horisontal; nozzles didistribusikan ke arah jarum jam ±0° / ±30° / ±60° / ±90°, setiap nozzles dengan katup; dapat diprogram jet berurutan
Waktu Jet Single-Angle	30 detik sebagai persyaratan standar; dapat diatur dan disesuaikan dari 0-90 s

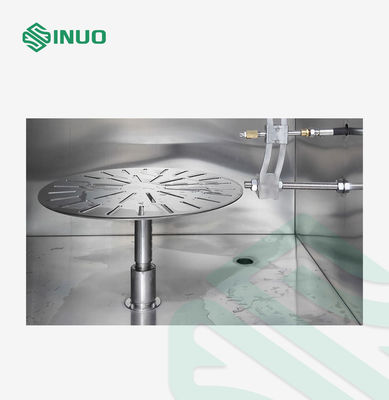

Kapasitas Beban Turntable	≤ 30 kg
Kecepatan Rotasi Turntable	5-17 r/min, didorong oleh unit pengurangan motor-turbin
Kontrol total waktu berjalan	1 menit ~ 9999 menit dapat diatur sebelumnya
Pengelolaan Air	Sistem sirkulasi air untuk penggunaan kembali air
Menyemprotkan permukaan target	Bagian depan sampel uji
Indikasi Tekanan	Pengukur tekanan untuk tampilan tekanan air secara real-time
Sistem kontrol	Sistem kontrol layar sentuh yang dikembangkan sendiri
Bahan dinding luar	Dinding tahan air kaca tempered dengan pegangan persegi stainless steel

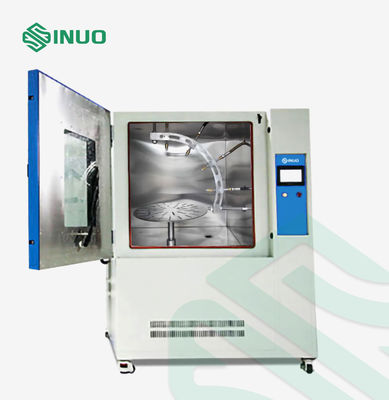

Pintu Akses	Pintu pengamatan kaca tempered besar dengan wiper untuk memantau kondisi dan waktu pengujian
Sumber Daya	AC 3 fase 380 V, 50 Hz, 15 kW

Fitur Utama

. Dirancang untuk verifikasi tahan air IPX9 dari kandang listrik EV dan perakitan elektronik kendaraan jalan, sesuai dengan standar perlindungan IP otomotif ISO20653.
Dilengkapi dengan pompa tekanan tinggi Italia yang diimpor dan mesin putar untuk memberikan jet air tekanan tinggi suhu tinggi yang stabil untuk tes keandalan komponen EV.
. PLC + kontrol layar sentuh 7 inci. Operator dapat mengatur suhu air, tekanan jet, urutan sudut dan siklus uji untuk sertifikasi bagian EV.
. nozzles mendukung program multi-sudut penyemprotan berurutan, sepenuhnya memenuhi persyaratan uji ISO20653 IPX9 untuk komponen pengisian EV, pengontrol kendaraan dan rumah listrik on-board.
SUS304 ruang dalam stainless steel dan tangki air tahan korosi dari uji air panas jangka panjang.
Sistem sirkulasi air tertutup mengurangi konsumsi air untuk pengujian batch terus-menerus suku cadang EV.
Pintu kaca tempered dengan wiper memungkinkan inspeksi visual real-time selama uji tahan air kandang EV.
